EM-D-078-4x4x4-G1-S5-PH-VF1

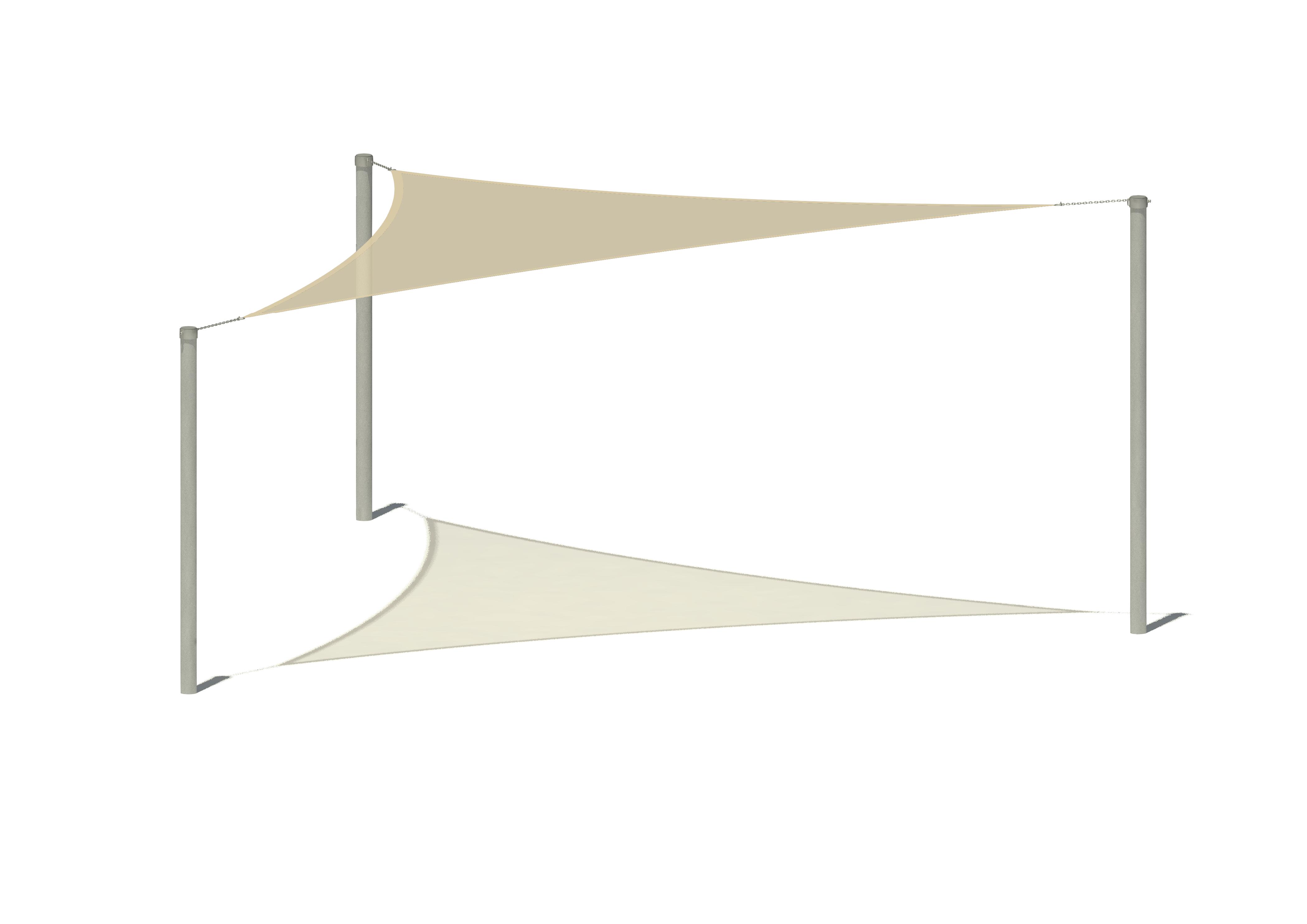

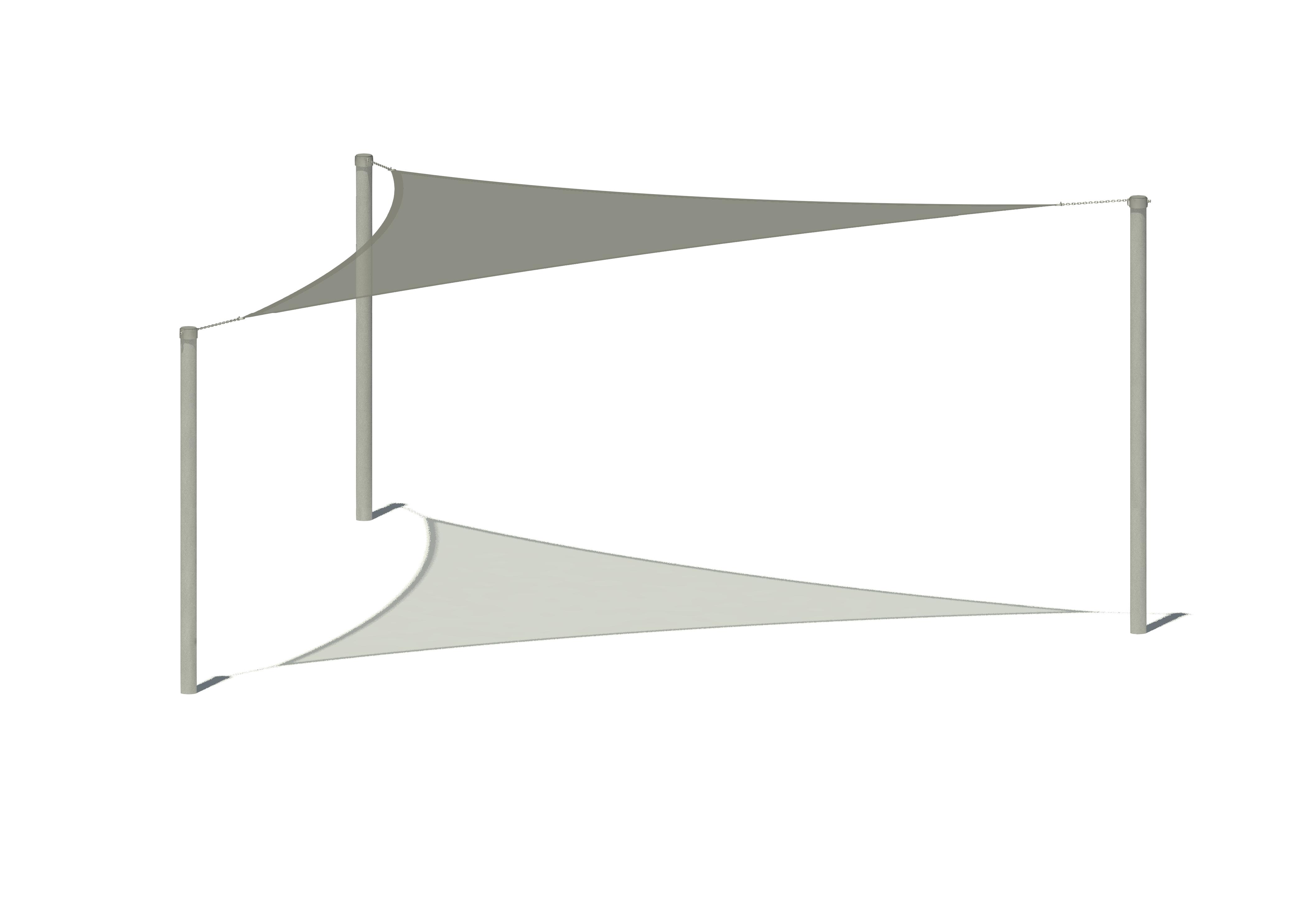

Die Bilder werden beispielhaft für alle Varianten gezeigt.
Wählen Sie Ihre Variante:
Preis auf Anfrage
| Gerätetyp: | Einzelgerät |
|---|---|
| Farbe: | Blau |
| Spielschwerpunkt: | Sand |
| Einsatzbereich: |
  |
| Platzbedarf: |
Länge:
640 cm Breite: 565 cm |
| Gerätegröße: |
Länge:
560 cm Breite: 485 cm Höhe: 245 cm |
| Prüfgrundlage: | TÜV-Product-Service geprüft nach EN 1176 |
| Montageaufwand: |
Anzahl Monteure:
2 Zeitaufwand je Monteur: 65 Min. |
| Fundamentangaben: |
Fundamente (bauseits):
3 Maximale Aushubtiefe: 85 cm Betonbedarf: 0,66 m³ |
| Größtes Bauteil: |
Länge:
320 cm Breite: 9 cm Höhe: 9 cm |
| Schwerstes Bauteil: | 25 kg |
| Bodenart: | Spielplatz: Anforderungen für Deutschland & Europa |
| Farbschema HDPE-Gewebe: |
 |
Bei allen Werten handelt es sich um Circa-Angaben. Inhalte der Downloads können zum Zeitpunkt der Auslieferung abweichen.
Gründung G1: zum Einbetonieren
Bestandteile:
Temporärer Sonnenschutz mit einer Beschattungsfläche von ca. 7,0 m², Membrangröße ca. 487 x 487 x 487 cm
als Erweiterungsmöglichkeit der Beschattungsfläche von rechteckigem oder quadratischem temporären Sonnenschutz (EM-D-078-*)
oder
als alleinstehender Sonnenschutz
> Einsatzbereich öffentlicher Spielplatz:
Die Plane ist NICHT ausgelegt für Schneelasten/ Eislasten/ Regenlasten/ Windlasten > 9 m/s (5 Beaufort).
Dies erfordert witterungsbedingt einen erhöhten Aufwand im Unterhalt (Demontage des Sonnensegels).
Zusätzlich besteht im öffentlichen Bereich ein erhöhtes Risiko für Vandalismusschäden.
> Empfohlener Nutzungszeitraum: von Mai bis September
> 3 Standpfosten, Stahl, feuerverzinkt, Rohrenden verschlossen mit Abdeckkappen, PVC
> Rundrohr Ø 88,9 mm
° 2 Tiefpunkte: Höhe über OK-Gelände ca. 205 cm
° 1 Hochpunkt: Höhe über OK-Gelände ca. 245 cm
> Membran, HDPE-Gewebe, mit Hohlschnitt an allen Kanten (6%), Gewicht ca. 340 g/m², Reduktion der UV-Strahlung zwischen 91% - 98%
° aus wasser- und luftdurchlässigem und UV-beständigem Kunststoff-Netzgewebe (Flach- und HDPE-Garn)
° Kanten mit aufgenähten Randgurten zur Kraftübertragung auf die Membranfläche
° Ecken mit Membranaufdopplungen zur Verstärkung
> je Membranecke mit einem eingenähten Ring, Edelstahl
> Fixierung der Membranecken mittels Edelstahlketten, befestigt an verschraubten Manschetten, Edelstahl
> inkl. Spanngurt, Farbe Rot, zur Montageunterstützung
Bestandteile:
Temporärer Sonnenschutz mit einer Beschattungsfläche von ca. 7,0 m², Membrangröße ca. 487 x 487 x 487 cm
als Erweiterungsmöglichkeit der Beschattungsfläche von rechteckigem oder quadratischem temporären Sonnenschutz (EM-D-078-*)
oder
als alleinstehender Sonnenschutz
> Einsatzbereich öffentlicher Spielplatz:
Die Plane ist NICHT ausgelegt für Schneelasten/ Eislasten/ Regenlasten/ Windlasten > 9 m/s (5 Beaufort).
Dies erfordert witterungsbedingt einen erhöhten Aufwand im Unterhalt (Demontage des Sonnensegels).
Zusätzlich besteht im öffentlichen Bereich ein erhöhtes Risiko für Vandalismusschäden.
> Empfohlener Nutzungszeitraum: von Mai bis September
> 3 Standpfosten, Stahl, feuerverzinkt, Rohrenden verschlossen mit Abdeckkappen, PVC
> Rundrohr Ø 88,9 mm
° 2 Tiefpunkte: Höhe über OK-Gelände ca. 205 cm
° 1 Hochpunkt: Höhe über OK-Gelände ca. 245 cm
> Membran, HDPE-Gewebe, mit Hohlschnitt an allen Kanten (6%), Gewicht ca. 340 g/m², Reduktion der UV-Strahlung zwischen 91% - 98%
° aus wasser- und luftdurchlässigem und UV-beständigem Kunststoff-Netzgewebe (Flach- und HDPE-Garn)
° Kanten mit aufgenähten Randgurten zur Kraftübertragung auf die Membranfläche
° Ecken mit Membranaufdopplungen zur Verstärkung
> je Membranecke mit einem eingenähten Ring, Edelstahl
> Fixierung der Membranecken mittels Edelstahlketten, befestigt an verschraubten Manschetten, Edelstahl
> inkl. Spanngurt, Farbe Rot, zur Montageunterstützung
