EM-H-30125-G0-V8-H-VF1
Die Bilder werden beispielhaft für alle Varianten gezeigt.
Wählen Sie Ihre Variante:
Preis auf Anfrage
| Gerätetyp: | Einzelgerät |
|---|---|
| Farbe: | Eistürkis/Froschgrün/Gletschertürkis |
| Spielschwerpunkt: | Drehen |
| Einsatzbereich: |
  |
| Empfohlene Altersklasse: | Besonders geeignet für Kinder ab 3 Jahren |
| Platzbedarf: |
Länge:
590 cm Breite: 590 cm |
| Gerätegröße: |
Länge:
217 cm Breite: 217 cm Höhe: 65 cm |
| Prüfgrundlage: | TÜV-Product-Service geprüft nach EN 1176 |
| Eignung & Funktion: |
      |
| Montageaufwand: |
Anzahl Hebegerät:
1 Anzahl Monteure: 2 Zeitaufwand je Monteur: 90 Min. |
| Fundamentangaben: |
Fundamente (bauseits):
9 Maximale Aushubtiefe: 80 cm Betonbedarf: 0,55 m³ |
| Größtes Bauteil: |
Länge:
217 cm Breite: 217 cm Höhe: 70 cm |
| Schwerstes Bauteil: | 160 kg |
| Freie Fallhöhe: | 34 cm |
| Aufprallfläche: | 27,30 m² |
| Bodenart: | Spielplatz: Anforderungen für Deutschland & Europa |
| Farbschema HPL-Platten: |
   |
Bei allen Werten handelt es sich um Circa-Angaben. Inhalte der Downloads können zum Zeitpunkt der Auslieferung abweichen.
Gründung G5: zum Einbetonieren (Montageflansch)
Gründung G1: zum Einbetonieren (Schürzenstandpfosten)
Bestandteile:

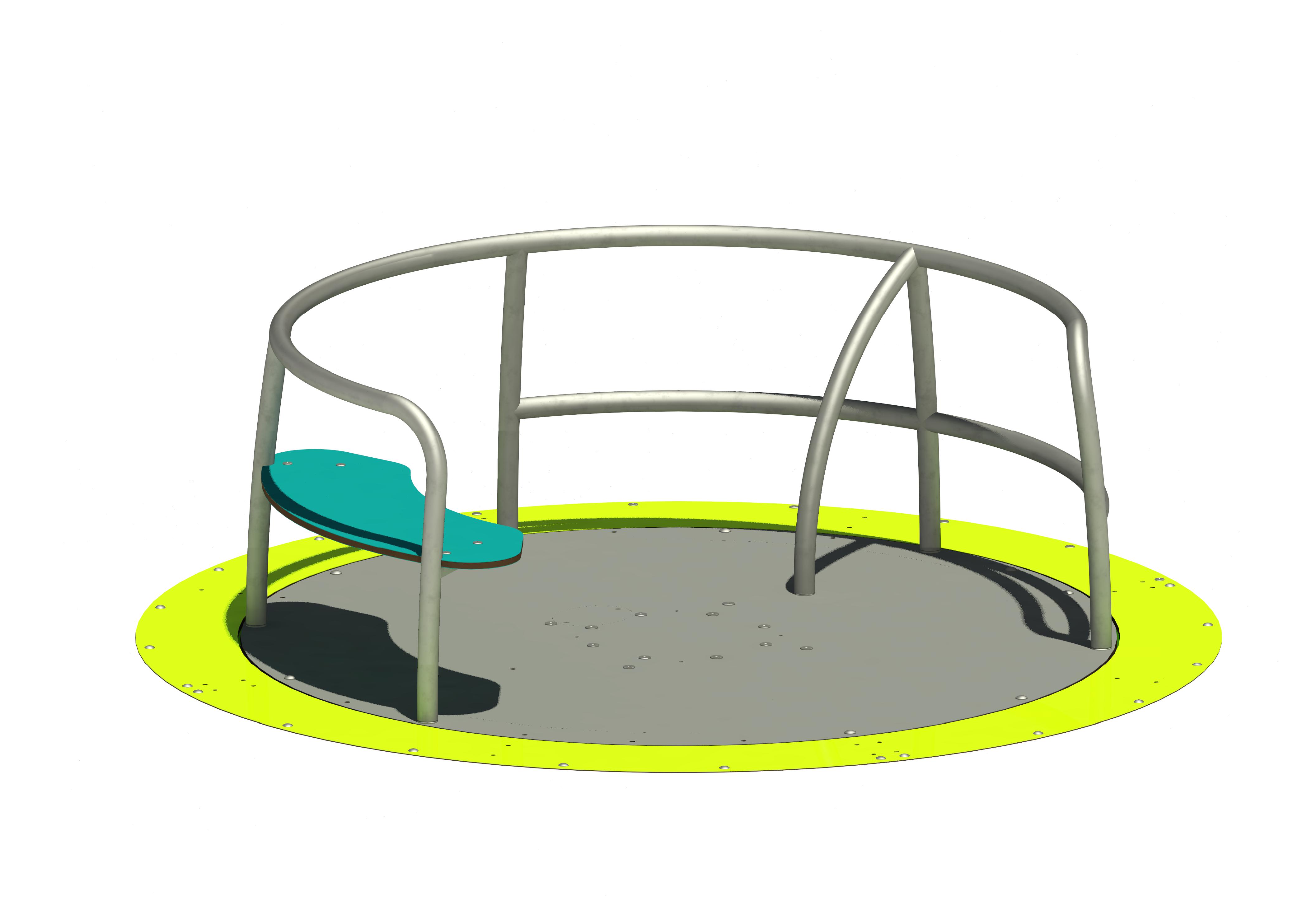

bodenbündige, befahrbare Karussellkonstruktion, Geländerhöhe 65 cm, Sitzhöhe 34 cm
> Geländer, Edelstahl, gebeizt
° Geländer/ senkrechte Streben: Edelstahlrundrohr Ø 42,4 mm
> 1 Sitzfläche, HPL 15 mm
> Bodenbelag, mit Revisionsdeckel, HPL 20 mm
> Präzisions-Drehkranzlager, Stahl, lackiert, verbunden mit Aufnahmeplatte für Karussellboden, Stahl, beschichtet
> Montageflansch, Stahl, feuerverzinkt
> befahrbarer Außenring, Breite ca. 25 cm, HPL 15 mm, darunterliegende Schürze aus Edelstahlblech, als Abgrenzung zum Gelände

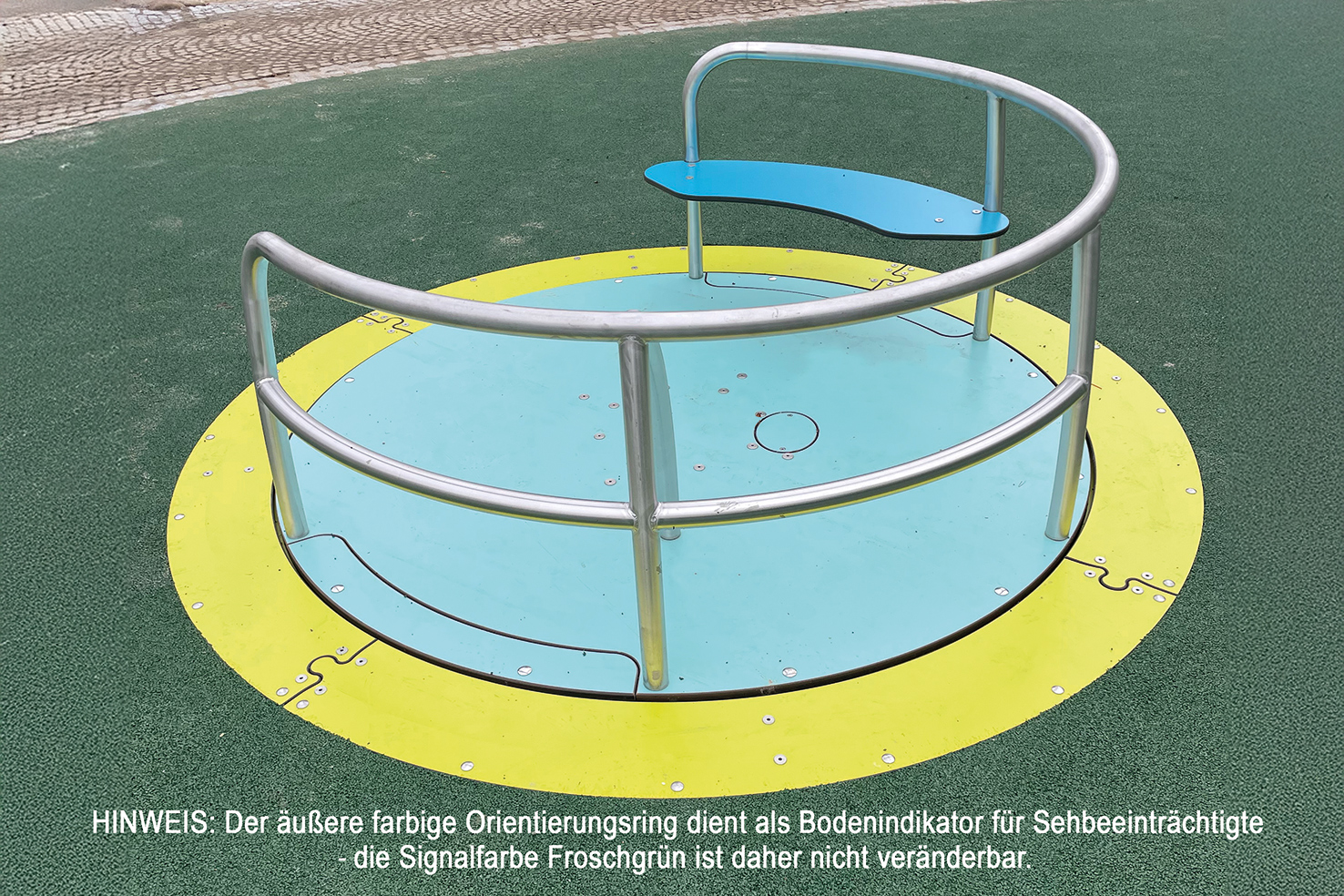

> Farbiger Orientierungsring dient als Bodenindikator für Sehbeeinträchtigte - Signalfarbe Froschgrün ist daher nicht veränderbar
° Schürzenstandpfosten: Rundrohr Ø 48,3 mm, Stahl, feuerverzinkt
HINWEIS:
> Durch die konstruktive Ausführung (Karussell mit Fuge) sind lose Bodenmaterialien nicht geeignet; besteht der Untergrund aus Sand, Kies o.ä. kann es zu erhöhtem Verschleiß, oder zu Beschädigungen und Funktionsstörungen kommen.
> Außerdem kann es durch den Wegspieleffekt von losem Bodenmaterial zu einem deutlichen Höhenunterschied der befahrbaren Randflächen kommen, die zu einer erschwerten Zugänglichkeit für verschiedene Benutzergruppen führen kann. (Risiken bei befahrenen Stellen und Schürzenanschluss durch erhöhte Unebenheiten)
Gründung G1: zum Einbetonieren (Schürzenstandpfosten)
Bestandteile:
bodenbündige, befahrbare Karussellkonstruktion, Geländerhöhe 65 cm, Sitzhöhe 34 cm
> Geländer, Edelstahl, gebeizt
° Geländer/ senkrechte Streben: Edelstahlrundrohr Ø 42,4 mm
> 1 Sitzfläche, HPL 15 mm
> Bodenbelag, mit Revisionsdeckel, HPL 20 mm
> Präzisions-Drehkranzlager, Stahl, lackiert, verbunden mit Aufnahmeplatte für Karussellboden, Stahl, beschichtet
> Montageflansch, Stahl, feuerverzinkt
> befahrbarer Außenring, Breite ca. 25 cm, HPL 15 mm, darunterliegende Schürze aus Edelstahlblech, als Abgrenzung zum Gelände
> Farbiger Orientierungsring dient als Bodenindikator für Sehbeeinträchtigte - Signalfarbe Froschgrün ist daher nicht veränderbar
° Schürzenstandpfosten: Rundrohr Ø 48,3 mm, Stahl, feuerverzinkt
HINWEIS:
> Durch die konstruktive Ausführung (Karussell mit Fuge) sind lose Bodenmaterialien nicht geeignet; besteht der Untergrund aus Sand, Kies o.ä. kann es zu erhöhtem Verschleiß, oder zu Beschädigungen und Funktionsstörungen kommen.
> Außerdem kann es durch den Wegspieleffekt von losem Bodenmaterial zu einem deutlichen Höhenunterschied der befahrbaren Randflächen kommen, die zu einer erschwerten Zugänglichkeit für verschiedene Benutzergruppen führen kann. (Risiken bei befahrenen Stellen und Schürzenanschluss durch erhöhte Unebenheiten)
