EM-E10-9-2052-G1-S5-F3
Wählen Sie Ihre Variante:
| Gerätetyp: | Kombiniertes Gerät |
|---|---|
| Spielschwerpunkt: | Wasser |
| Bauserien: |
  |
| Einsatzbereich: |
  |
| Empfohlene Altersklasse: | Besonders geeignet für Kinder ab 3 Jahren |
| Platzbedarf: |
Länge:
711 cm Breite: 645 cm |
| Gerätegröße: |
Länge:
396 cm Breite: 325 cm Höhe: 142 cm |
| Prüfgrundlage: | TÜV-Product-Service geprüft nach EN 1176 |
| Eignung & Funktion: |
    |
| Montageaufwand: |
Anzahl Monteure:
2 Zeitaufwand je Monteur: 200 Min. |
| Fundamentangaben: |
Fundamente (bauseits):
9 Maximale Aushubtiefe: 85 cm Betonbedarf: 0,80 m³ |
| Größtes Bauteil: |
Länge:
220 cm Breite: 50 cm Höhe: 40 cm |
| Schwerstes Bauteil: | 50 kg |
| Freie Fallhöhe: | 75 cm |
| Aufprallfläche: | 35,30 m² |
| Bodenart: | Spielplatz: Anforderungen für Deutschland & Europa |
| Farbschema HPL-Platten: |
 |
| Farbschema HPLX-Platten: |
 |
| Farbschema PE: |
   |
Standpfosten: Stahl, feuerverzinkt
° Rundrohr Ø 48,3 mm
° 4-Kantrohr 80 x 80 mm
Schnittholz Fichte kernfrei, kesseldruckimprägniert
Gründung G1: zum Einbetonieren

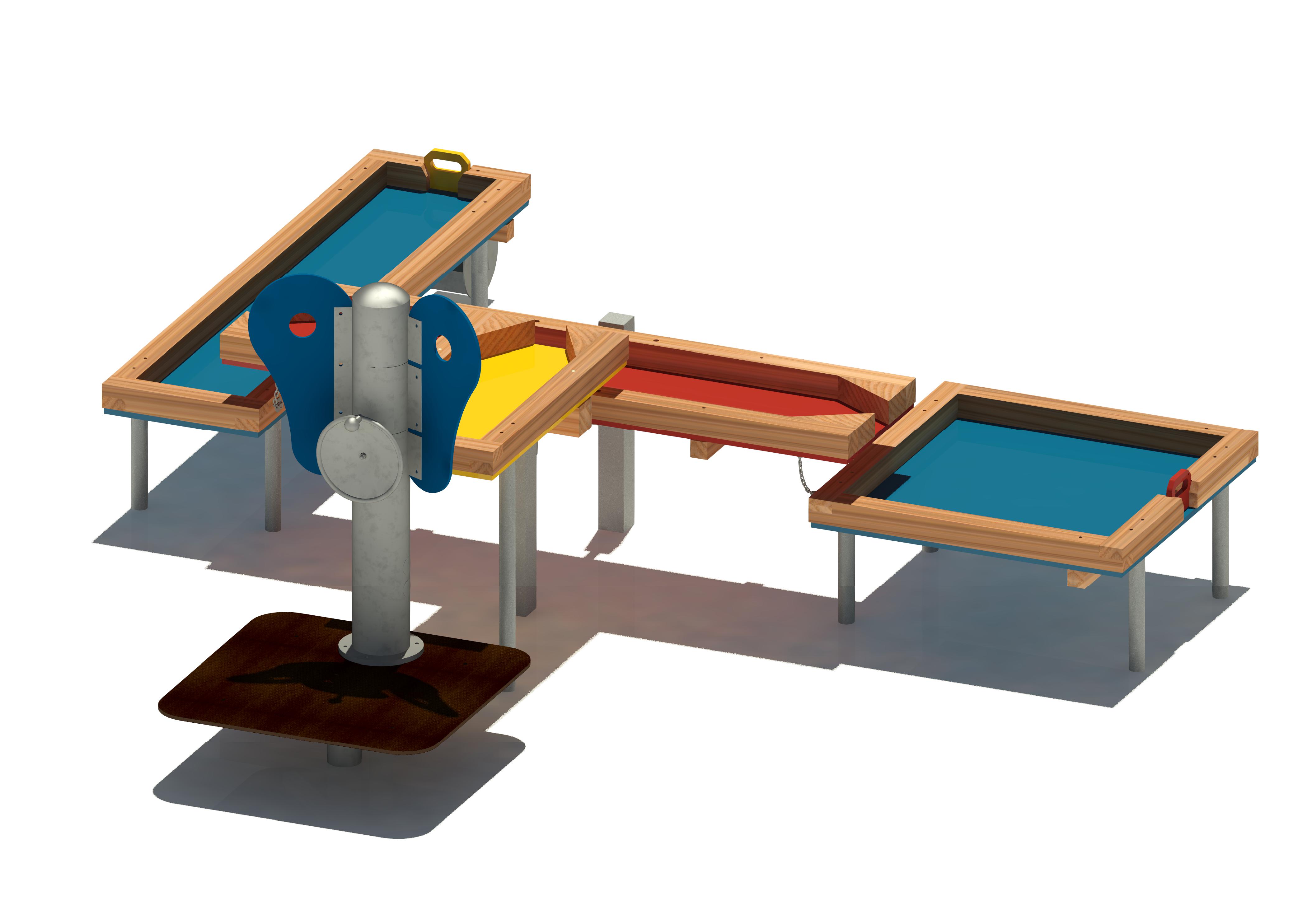

Bestandteile:
> Wasserpumpe Jumbo 1915 (EM-E-1915-G3-V8-H)
> Pumpenpodest 19100, 4-eckig (EM-E9-19100-G1-V8-HX-SF), Podesthöhe 25 cm
> Wasserrinne 192-1, 50 cm (EM-E10-192-1-*), 1-seitig geöffnet, Beckenrandhöhe 82 cm
> Wasserwippe 193 (EM-E10-193-*), 2-seitig geöffnet, Beckenrandhöhe 67 cm
> Matschtisch 194, 4-eckig (EM-E10-194-*), 1-seitig geöffnet, 1 Wasserschieber 1981 klein (EM-E10-1981-PE), Beckenrandhöhe 45 cm
> Wasserrinne 192, 50 cm (EM-E10-192-*), 1-seitig geöffnet, 1 Wasserschieber 1981 klein (EM-E10-1981-PE), Beckenrandhöhe 45 cm, Sand-/Wasserrad klein 1960 (EM-E10-1960-V8)
HINWEIS:
> Wir empfehlen Ihnen, sich zusätzlich bei Ihrem zuständigen Trinkwasserversorger über die örtlichen Bestimmungen für die Verwendung von Wasserpumpen auf Spielplätzen zu informieren.
HINWEIS zur Frostperiode:
> Bitte vor Beginn der Frostperiode die Vorgaben der aktuellen Montage- und Wartungsanleitung beachten!
HINWEIS zur Verlegung von Wasserschlauch (und bzw. oder Steuerleitung, wenn im Lieferumfang enthalten):
> Um die notwendige Entleerung des kompletten Wasserführenden Systems in der Frostperiode zu gewährleisten, muss das Leerrohr für den Wasserschlauch (und bzw. oder die Steuerleitung) von den Entnahmestellen bis zum Übergabeschacht in einem Gefälle von mindestens 1 % (das entspricht einem Höhenunterschied von ca. 1 cm auf eine Länge von 1 m) fachgerecht verlegt werden. Die Schachttiefe hängt von der größten Entfernung einer Wasserausgabestelle zum Übergabeschacht und dem erstellten Gefälle ab. Bitte hierzu den aktuellen Fundamentplan beachten!
Bauserie 9 - AQUATREGS
BAUKASTEN: Unsere Bauserie 9, AQUATREGS®, ist ein Baukastensystem, mit dem sich mit Rinnen, Tischen und vielen Sonderbauteilen Wassermatschanlagen erstellen lassen.
FUNKTION: Die verschiedenartigen Rinnen und Tische bieten mit vielen Staumöglichkeiten ein Forum zum Wasser spielen und Wassermatschen. Zusammen mit Wasserrädern zum hoch und weiterfördern und Pumpen mit Umschaltfunktion und ansteuerbaren Wasserauslässen entsteht ein multifunktionales Spielerlebnis rund ums Thema Wasser.
KONSTRUKTIONSART: Die neuen Matschtische und Rinnen von AQUATREGS® haben einen Höhenaufbau von 8 cm (Becken Edelstahl und Umrandung HPL). Neu ist ein neues Flanschsystem, bei dem Tische mit stützenfreien Rinnen (Gefälle 2%) verbunden werden.
MATERIAL: Die Böden von Rinnen und Tischen, sowie alle wasserführenden Elemente fertigen wir aus Edelstahl. Die Umrandungen und Deckplatten sind aus farbenfrohem HPL. Die Standpfosten der Sandspielanbauteile oder des großen Wasserrades sind feuerverzinkt und pulverbeschichtet.
EINSATZ: Aufgrund der Bauweise aus höheren, niedrigeren und unterfahrbaren Elementen und des Einsatzes von Spielpodesten, eignen sich AQUATREGS®-Wassermatschanlagen ideal für inklusive Spielplatzplanungen, bei denen Kids mit und ohne Behinderung miteinander spielen, lernen und erleben können. Die Wassermatschanlagen eignen sich optimal für Kindergärten und den öffentlichen Spielplatz.
BESONDERHEITEN: Durch die Möglichkeit des Verflanschens von Rinnen und Tischen können große Bereiche der Anlagen für Rollstühle unterfahrbar gemacht werden und/oder auf einer gut bespielbaren Höhe installiert werden.
OPTIK: Die Mischung aus Edelstahl und HPL verspricht nicht nur höchste Qualität und Langlebigkeit. Rinnen und Tische sind in schlichten Grundformen Quadrat, Rechteck, gleichseitiges Dreieck und Kreis angelegt. Die HPL-Trendfarben Brombeerlila, Gletschertürkis und Weiß umranden die Becken und Rinnen.
Bauserie 10
BAUKASTEN: Unsere Bauserie 10 ist ein Baukastensystem. Mit Rinnen, Tischen und vielen Wasserspiel-Bauteilen lassen sich Wassermatschanlagen erstellen.
FUNKTION: Die verschiedenartigen Rinnen und Tische bieten mit vielen Staumöglichkeiten ein Forum zum Wassermatschen.
KONSTRUKTIONSART: Die 18 mm PE Grundplatten von Rinnen und Tischen werden mit Holzumrandung versehen. Die Standpfosten sind aus Metallrundrohr Ø 48,3 mm.
MATERIAL: Die Böden von Rinnen und Tischen fertigen wir aus durchgefärbtem PE. Die Holzumrandungen sind wahlweise aus naturbelassener Lärche oder Eiche, oder kesseldruckimprägniert in Fichte erhältlich. Die Standpfosten sind aus feuerverzinktem Stahl, bei Umrandungen mit Eiche aus Edelstahl.
EINSATZ (ORT,SPEZIALITÄTEN): Wassermatschen ist ein Spiel, das viele Sinne anspricht und speziell für die taktile Entwicklung unsere Kinder sehr wichtig ist. Die Wassermatschanlagen eignen sich optimal für Kindergärten und den öffentlichen Spielplatz.
BESONDERHEITEN: Tische und Rinnen werden kaskadenartig abgetreppt, so dass sich ein Becken in das nächst tieferliegende entleert. Wir haben verschiedenste Ausführungen von Wasserpumpen im Programm, zum Beispiel mit und ohne Spülautomatik oder Verteilerpumpen, bei denen durch Umschalten an der Pumpe andere Wassersäulen (Auslässe) Wasser speien.
OPTIK: Die witterungsbeständigen PE-Böden sind in den kindgerechten Grundfarben Gelb, Grün, Rot und Blau erhältlich. Dadurch entstehen kunterbunte, farbenfrohe Anlagen. Die Holzumrandungen sind visuell aber auch haptisch ansprechend.
