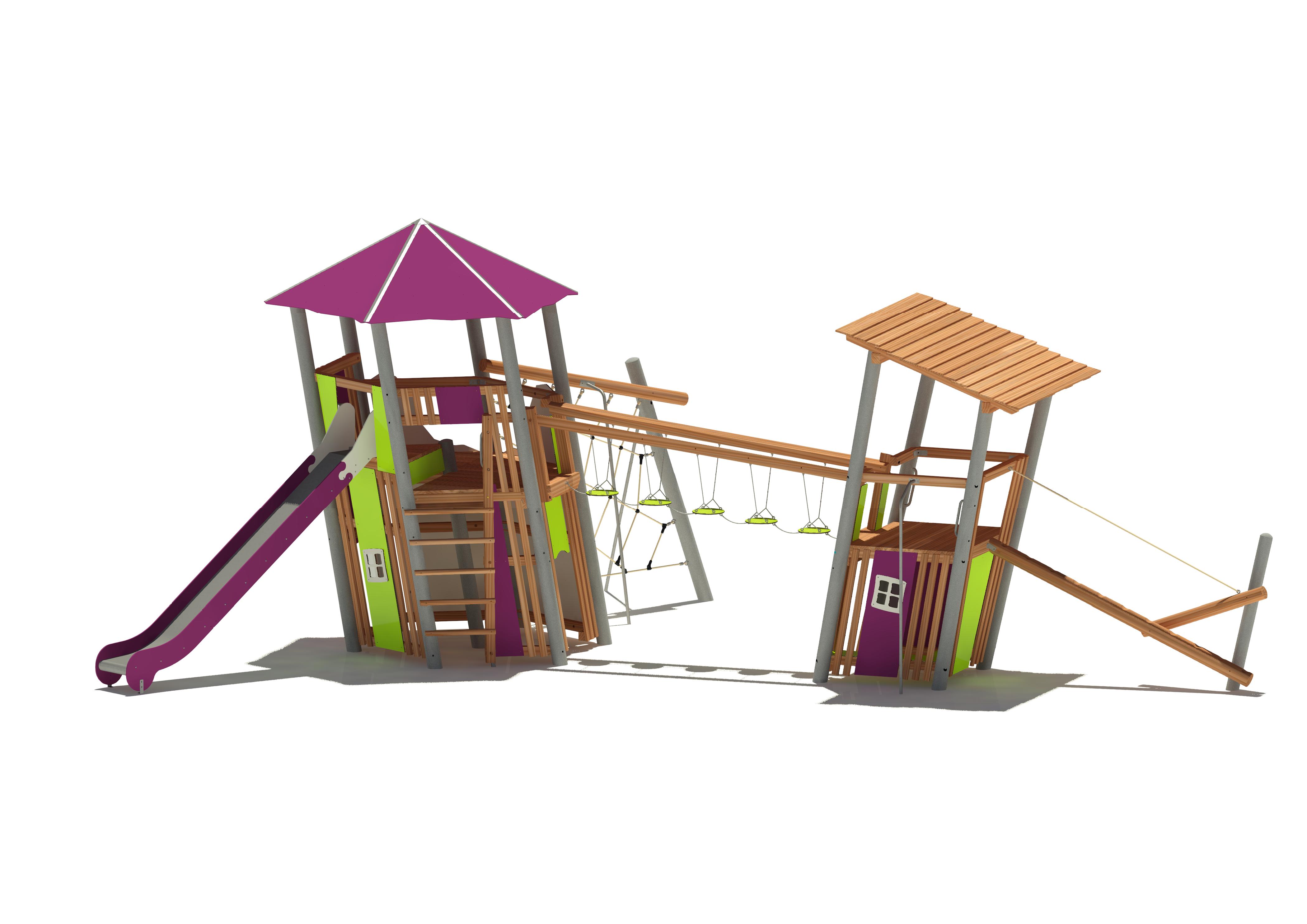

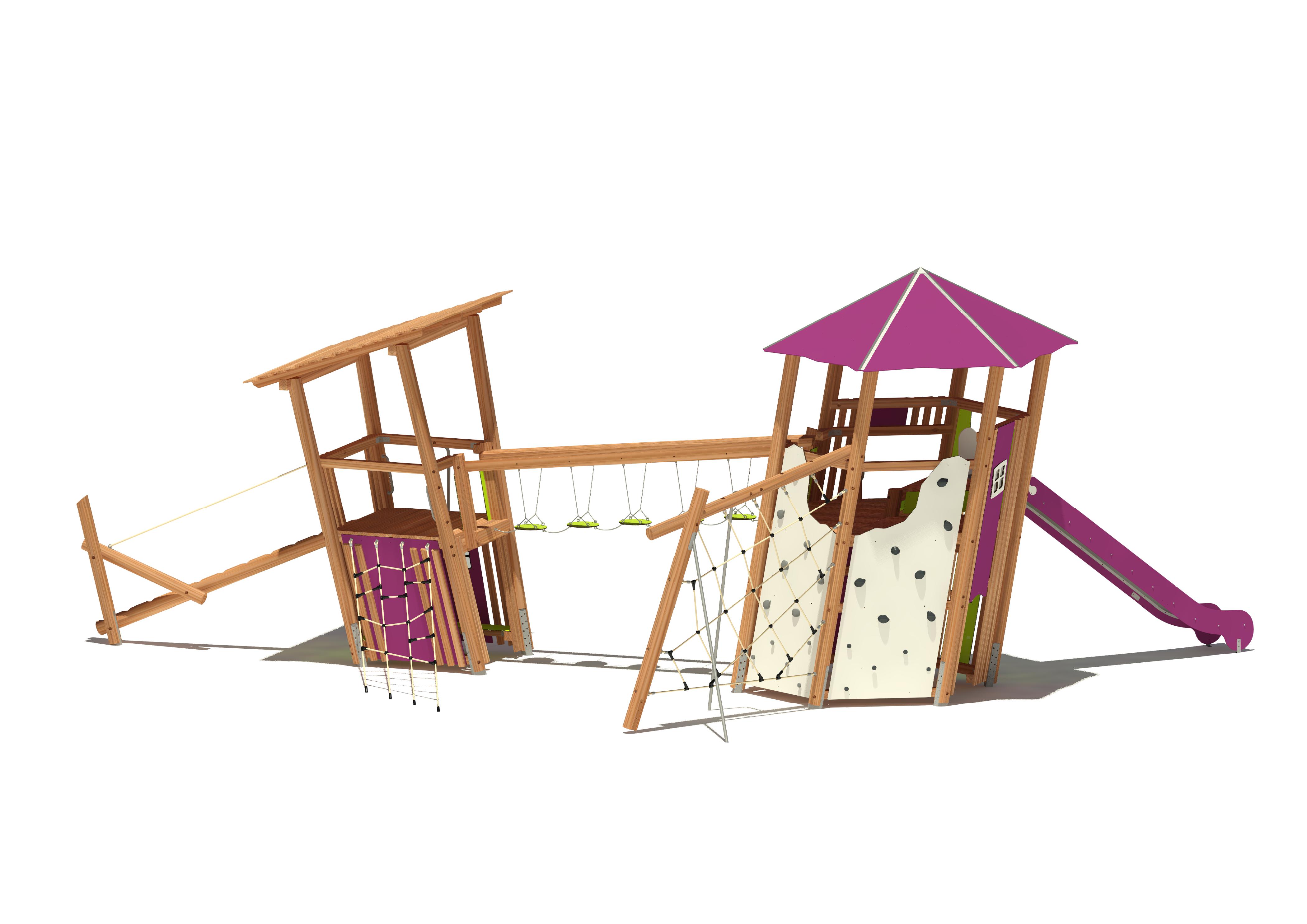

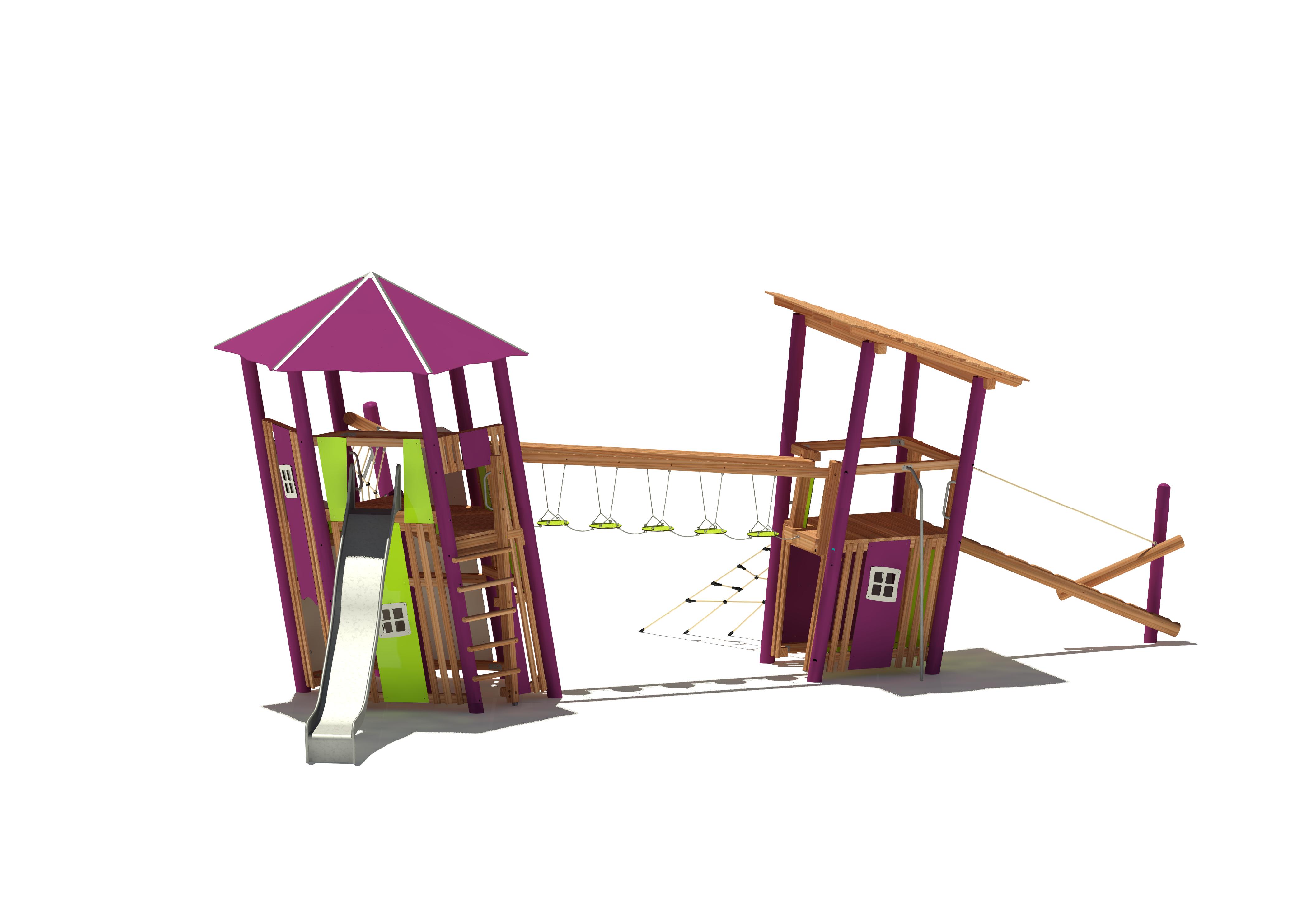

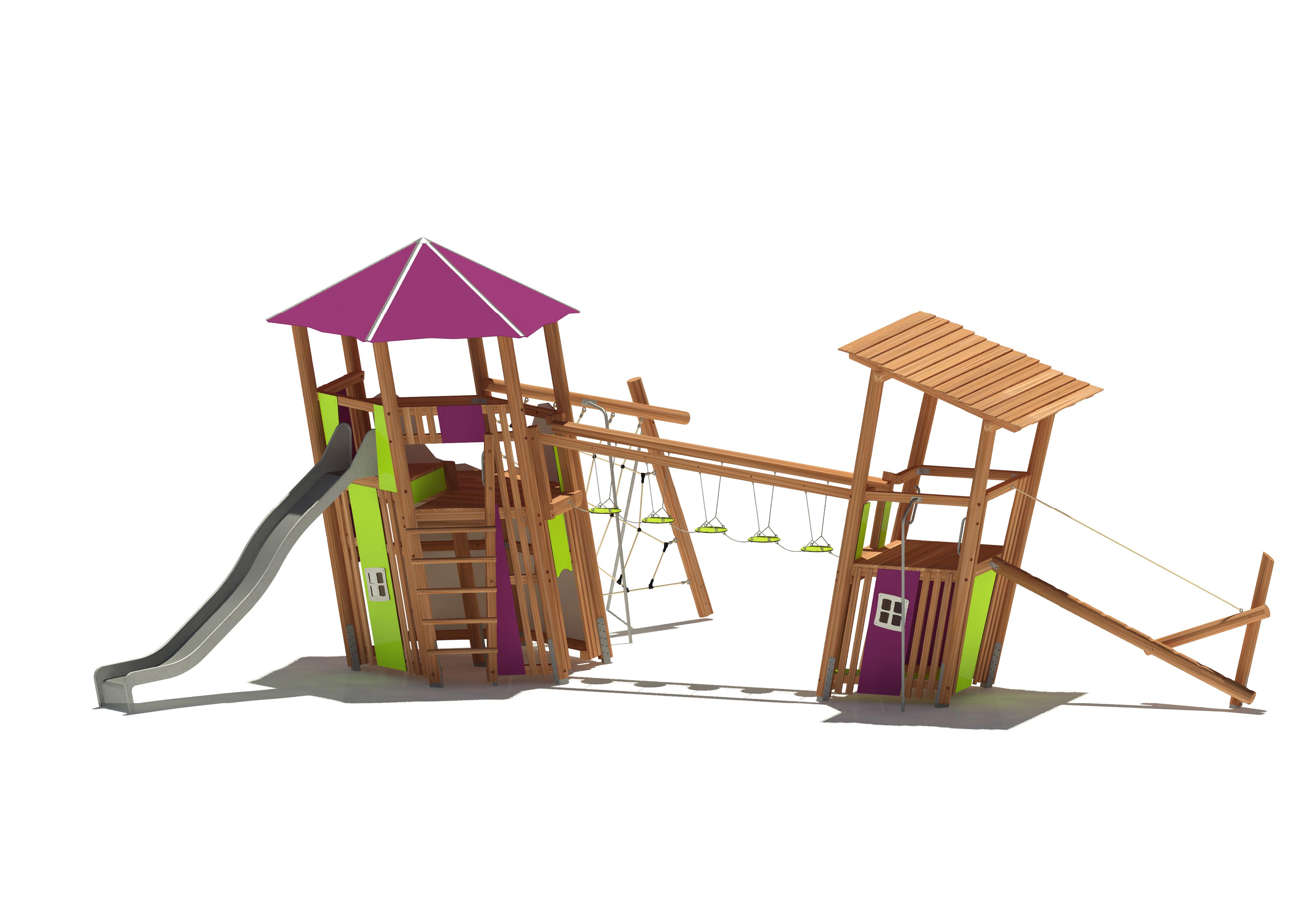

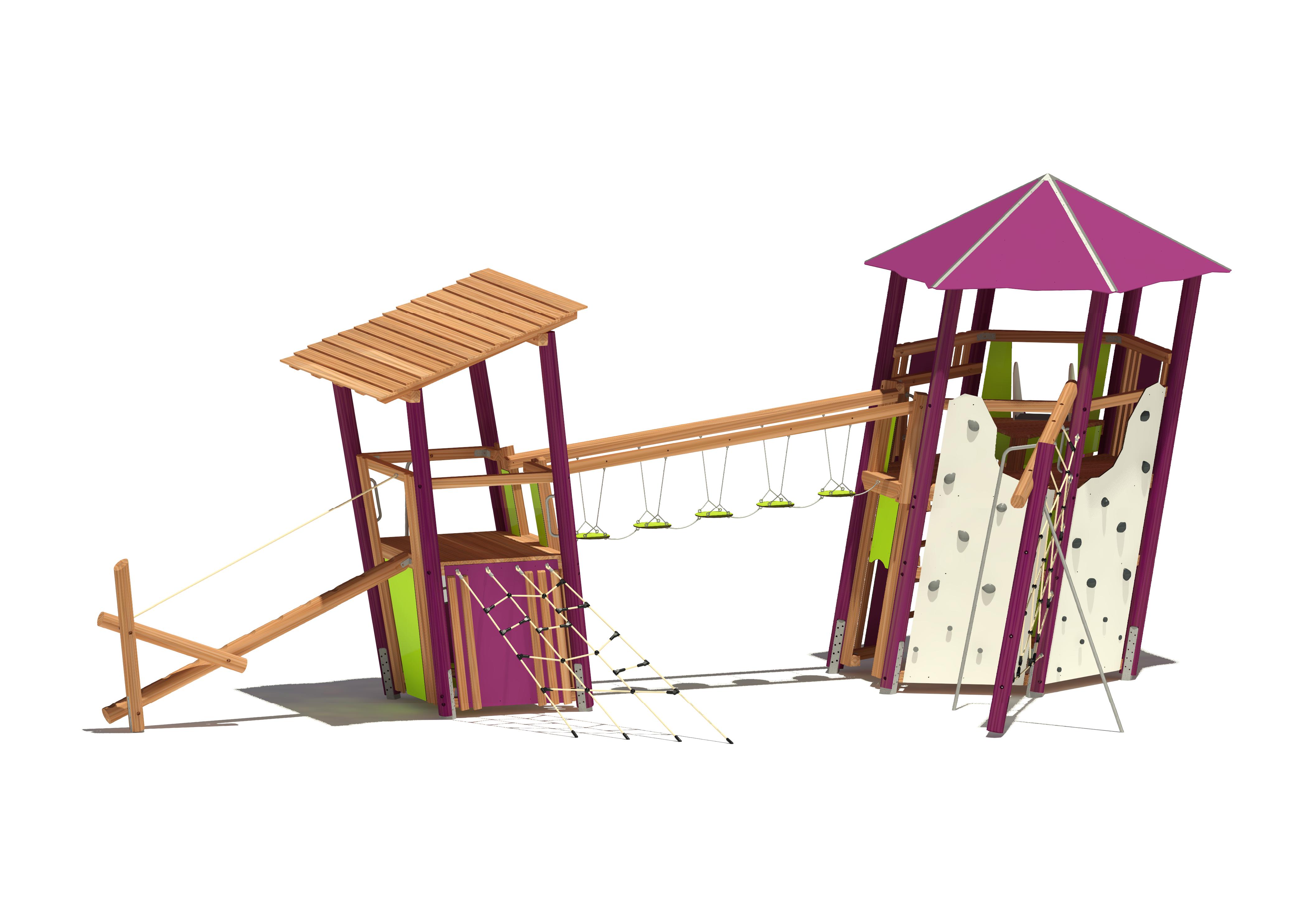

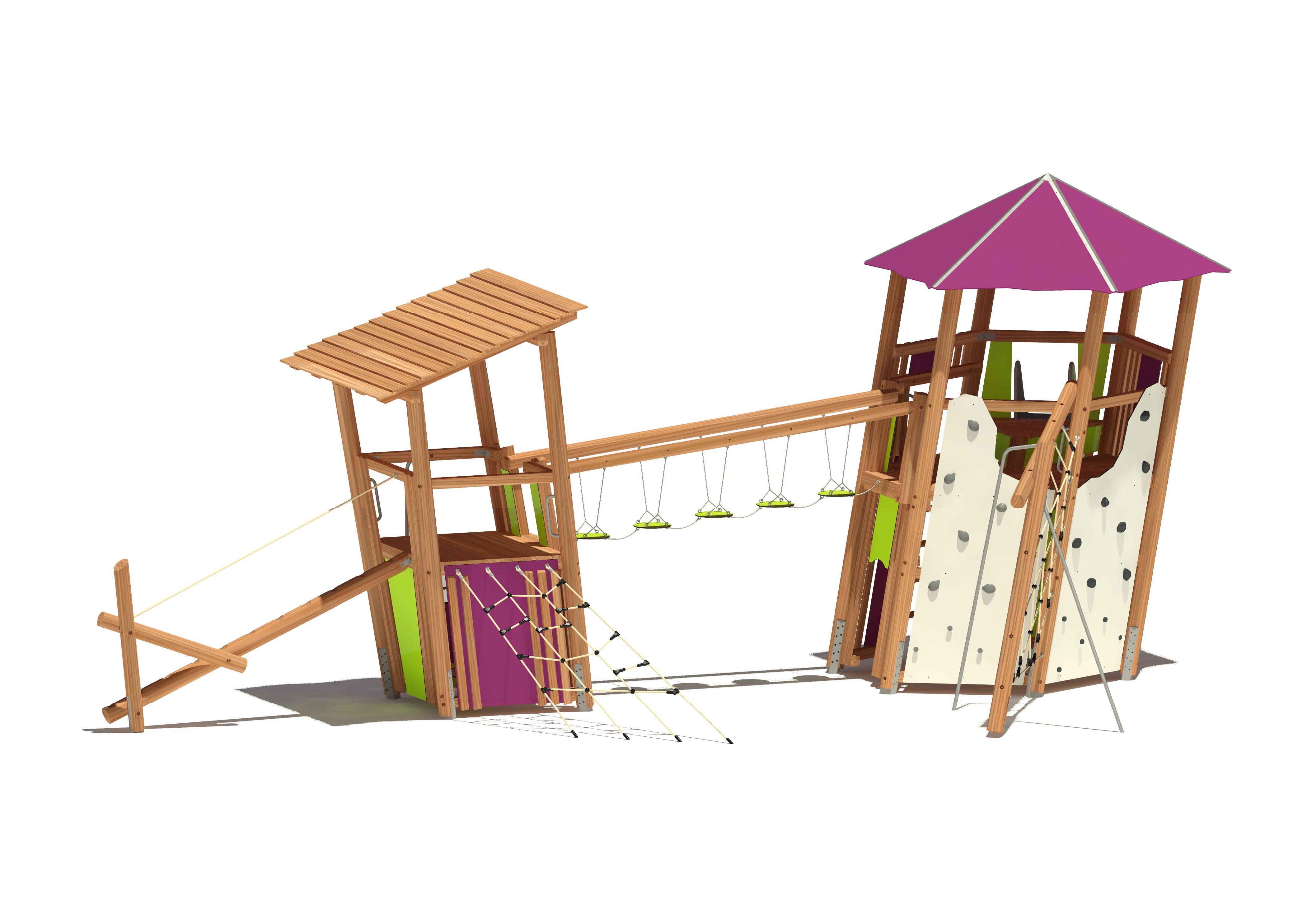

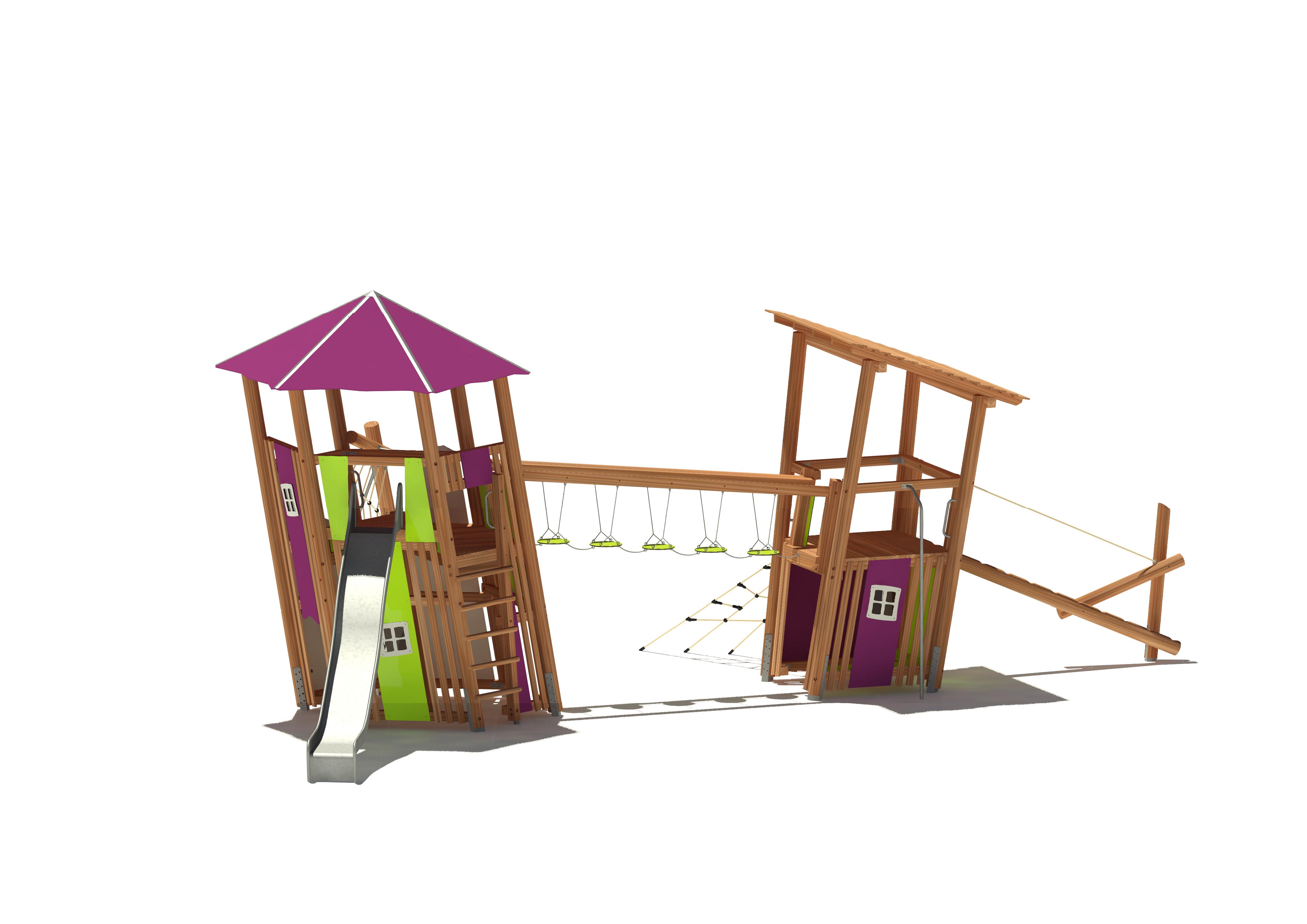

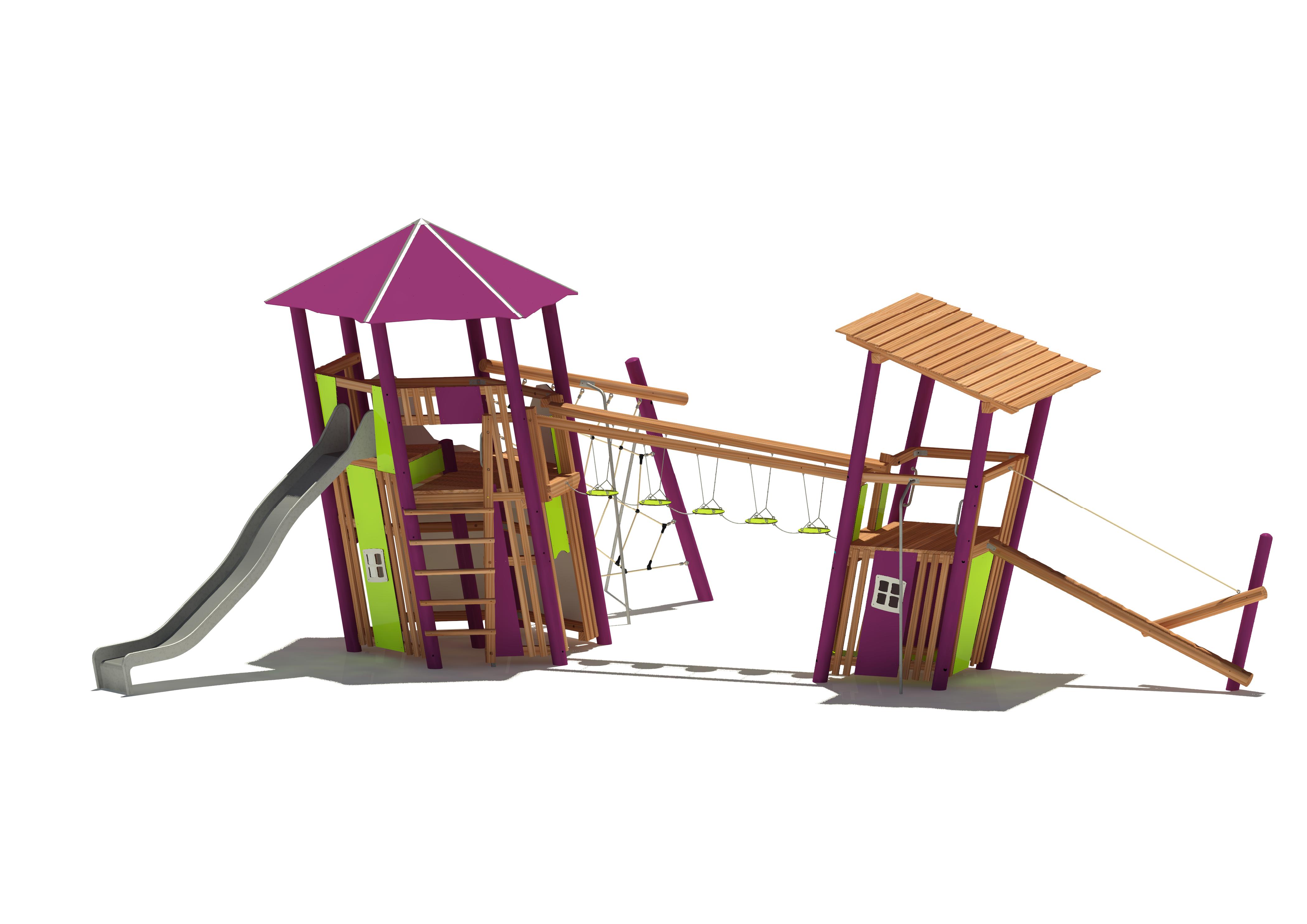

EM-S3-2601-G1-F3-F3-AR1H1
Wählen Sie Ihre Variante:
| Gerätetyp: | Spielkombination |
|---|---|
| Spielschwerpunkt: | Multifunktional |
| Bauserien: |
 |
| Einsatzbereich: |
 |
| Empfohlene Altersklasse: | Besonders geeignet für Kinder ab 6 Jahren |
| Platzbedarf: |
Breite:
1171 cm Länge: 1498 cm |
| Gerätegröße: |
Breite:
786 cm Höhe: 464 cm Länge: 1184 cm |
| Prüfgrundlage: | TÜV-Product-Service geprüft nach EN 1176 |
| Eignung & Funktion: |
       |
| Montageaufwand: |
Anzahl Hebegerät:
1 Anzahl Monteure: 3 Zeitaufwand je Monteur: 525 Min. |
| Fundamentangaben: |
Betonbedarf:
7,64 m³ Fundamente (bauseits): 9 Maximale Aushubtiefe: 90 cm |
| Größtes Bauteil: |
Breite:
290 cm Höhe: 260 cm Länge: 510 cm |
| Schwerstes Bauteil: | 1400 kg |
| Freie Fallhöhe: | 285 cm |
| Aufprallfläche: | 97,90 m² |
| Bodenart: | Spielplatz: Anforderungen für Deutschland & Europa |
| Farbschema HPL-Platten: |
   |
| Farbschema HPLX-Platten: |
|
| Farbschema Seilartikel: |
 |
| Farbschema Klettergriffe: |
  |
Downloads
Standpfosten mit Pfostenschuhen: Rundholz Fichte kernfrei, kesseldruckimprägniert
° Ø 16 cm
Gründung G1: zum Einbetonieren
Hauptkomponenten: Rundholz/ Schnittholz Fichte kernfrei, kesseldruckimprägniert
° Geländerbohlen, 9,5 x 9,5 cm
° Podestbodenbelag, 3,5 x 9,5 cm, Unterkonstruktion: Rahmen 9,5 x 9,5 cm, Unterzüge 7,5 x 7,5 cm
Anbaurutschbahn HST: Seitenwangen HPL 15 mm, Rutschfläche Edelstahl 2 mm, Breite 50 cm, Anbauhöhe 220 cm
Verkleidungsstil: „Vertico“ [VE…] HPL 10 mm, Makrolon 5 mm, Brettschalung 2,5 x 7,5 cm
Bestandteile:
6-Eck-Spielturm, Split-Level (T1): Podesthöhe 190/ 220 cm, Außenmaß ca. 250 x 290 cm
> Pyramidendach „Schief & Krumm“, mit geschlossener Dachfläche, HPL 10 mm, Metallabdeckleisten und Metallhut, korrosionsbeständig
° Unterkonstruktion: Pfetten 7,5 x 7,5 cm, Sparren 7,5 x 7,5 cm, Schifter 5,5 x 5,5 cm
> Setzstufenverkleidungen „Vertico“
Podesthöhe 220 cm
> Anbaurutschbahn, seitliche Verkleidungen am Turm, „Vertico“
° Rutschfläche und Seitenwangen form- und kraftschlüssig verschraubt
° Auslaufbereich: Bodenanker: Stahl, feuerverzinkt, zum Aufdübeln
> hohe Verkleidung „Vertico“ [VE023]
Podesthöhe 190 cm
> Sprossenaufstieg „Trapezius“ [190], Verkleidung „Vertico“
° Holm 7,5 x 9,5 cm, Sprossen: Rundholz kernfrei Ø ca. 6 cm, verdrehsicher eingebaut
° Bodenanker: Stahl, feuerverzinkt
> Brüstung „Vertico“ [VE013]
> Kletterwand „Zick-Zack“ [190], Höhe ca. 270 cm, HPL 15 mm, Einkletteröffnung auf Podesthöhe 190 cm
° Klettergriffe: verschiedene Größen, ca. 4-5 Stück je m², durchgängige Verschraubung, zusätzliche Sicherung durch dauerelastische Verklebung
° Routen: unterschiedliche Schwierigkeitsgrade
> senkrechtes Kletternetz „Kraxelmax“ [190], Höhe ca. 275 cm, Herkulesmaterial, schräge Stützstange, senkrechte Kletter-/ Rutschstange, Edelstahl
° Netz: Herkulesmaterial Ø 16 mm
° Kletter-/ Rutschstange, Stützstange: Edelstahlrundrohr Ø 33,7 mm
° Querholz: Rundholz kernfrei Ø 14 cm
> Kletterwand „Zick-Zack“ [190], Höhe ca. 270 cm, HPL 15 mm, Einkletteröffnung auf Podesthöhe 190 cm
° Klettergriffe: verschiedene Größen, ca. 4-5 Stück je m², durchgängige Verschraubung, zusätzliche Sicherung durch dauerelastische Verklebung
° Routen: unterschiedliche Schwierigkeitsgrade
> Eingang „Vertico“ [VE041], unter der Brücke
schräge Schwingscheibenbrücke: Länge ca. 360 cm, Trittteller, HPLX, Öffnungsbegrenzungen, HPL 10 mm
° Podesthöhe 190 : 150 cm
° Druckaussteifung 11,5 x 11,5 cm, Turmanschluss: Pfosten 11,5 x 11,5 cm, Boden- und Geländerrahmen 9,5 x 9,5 cm
° feingliedrige Abhängungs- und Verbindungskette, für Trittteller: Edelstahl Ø 6 mm
° Trittteller: HPLX 12 mm, strukturierte Oberfläche, Ø ca. 35 cm
seitliche Verkleidungen am Turm, „Vertico“
4-Eck-Spielturm (T2): Podesthöhe 150 cm, Außenmaß ca. 155 x 185 cm
> Pultdach, Dachfläche, Stülpschalung
° Stülpschalung 1,9 x 19,0 cm, Unterkonstruktion: Pfetten 9,5 x 11,5 cm, Sparren 5,0 x 10,0 cm
> Eingangsverkleidung „Vertico“, unter der Brücke
> verdrehschiefes Kletternetz „Trapeziusnetz“ [150], Herkulesmaterial
° Netz: Herkulesmaterial Ø 16 mm
° Bodenanker: Stahl, feuerverzinkt
> schräger Steigstamm „Steig & Kipp“ [150] mit Trittkerben und Haltetau, Herkulesmaterial
° Tau: Herkulesmaterial Ø 18 mm
° Steigstamm: Rundholz kernfrei Ø 16 cm, Abstrebung: Rundholz kernfrei Ø 14 cm, Standpfosten: Rundholz kernfrei Ø 14 cm
Öffnungsbegrenzungen „Vertico“
> senkrechte Kletter-/ Rutschstange [150], Edelstahl
° Edelstahlrundrohr Ø 33,7 mm
> hohe Verkleidung „Vertico“
> hohe Verkleidung „Vertico“ [VE021]
> Eck-Sitzbank „Vertico“
> hohe Verkleidung „Vertico“ [VE023]
Bauserie 3
BAUKASTEN: Unsere Bauserie 3 ist ein modulares Gerätesystem, mit dem sich aus massiven Basis-Spieltürmen und einer Auswahl an Anbauteilen und Brücken individuelle Spielkombinationen zusammenstellen lassen.
FUNKTION: Mit vielen Balancier- und Kletteranbauteilen und verschieden anspruchsvollen Brücken entstehen abwechslungsreiche Kletter-Balancieranlagen und in Kombination mit Rutschen und Rollenspielelementen multifunktionale Spielkombinationen.
KONSTRUKTIONSART: Wie bei allen Bauserien mit Standpfosten mit runden Querschnitten verlaufen die Boden- und Geländerrahmen innenliegend. Die Befestigung erfolgt bei Holzstandpfosten mit durchgängigen Edelstahlschrauben und innenliegenden Konstruktionswinkeln, bei Metallstandpfosten mit Metallauflagelaschen.
MATERIAL: Die Standpfosten sind in Rundholz oder Metallrohr erhältlich. Hauptkomponenten sind aus Holz gefertigt.
EINSATZ (ORT,SPEZIALITÄTEN): Die besonders großflächigen Podeste der Spieltürme bieten vielen Kindern gleichzeitig Platz zum Toben. Die Anlagen der Bauserie 3 sind ideal für Schulen und den öffentlichen Spielplatz geeignet.
BESONDERHEITEN: Die konstruktiv durchdachte und statisch berechnete Bauform hält höchstem Spieldruck stand. Massive Standpfosten, eingespannt in zum Teil 10-fach verschraubten Pfostenschuhen machen die Schiefstellung der Pfosten möglich.
OPTIK: Wegen der zweidimensionalen Schiefstellung der Standpfosten besticht diese Serie durch ihre asymmetrische, wilde Optik. Dank der neuartigen Verkleidungen im Vertico-Stil mit den nach oben verlaufenden Linien wirken die massiven Spieltürme dennoch luftig und leicht.
