EM-E9-19002-G1-V8-H
| Gerätetyp: | Kombiniertes Gerät |
|---|---|
| Spielschwerpunkt: | Wasser |
| Bauserien: |
 |
| Einsatzbereich: |
   |
| Empfohlene Altersklasse: | Besonders geeignet für Kinder ab 3 Jahren |
| Platzbedarf: |
Länge:
760 cm Breite: 733 cm |
| Gerätegröße: |
Länge:
445 cm Breite: 410 cm Höhe: 203 cm |
| Prüfgrundlage: | TÜV-Product-Service geprüft nach EN 1176 |
| Eignung & Funktion: |
      |
| Montageaufwand: |
Anzahl Hebegerät:
1 Anzahl Monteure: 2 Zeitaufwand je Monteur: 220 Min. |
| Fundamentangaben: |
Fundamente (bauseits):
14 Maximale Aushubtiefe: 85 cm Betonbedarf: 1,26 m³ |
| Größtes Bauteil: |
Länge:
176 cm Breite: 88 cm Höhe: 20 cm |
| Schwerstes Bauteil: | 55 kg |
| Freie Fallhöhe: | 82 cm |
| Aufprallfläche: | 40,50 m² |
| Bodenart: | Spielplatz: Anforderungen für Deutschland & Europa |
| Farbschema HPL-Platten: |
    |
| Farbschema HPLX-Platten: |
|
| Farbschema Pulverbeschichtung: |
  |

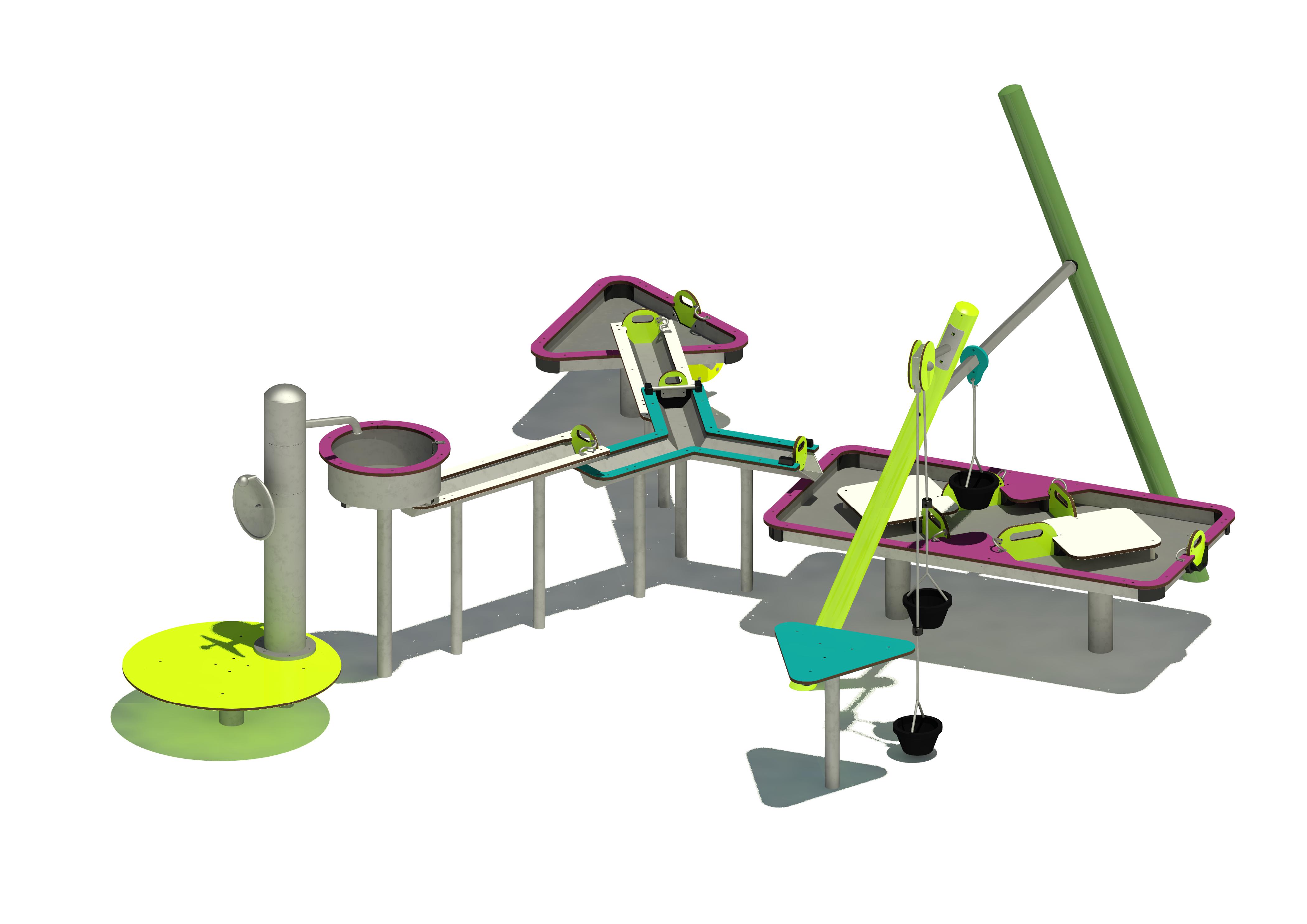

Bestandteile:
> Pumpenpodest 19102, rund (EM-E9-19102-G1-V8-HX)
> Wasserpumpe Edelstahl 1915 (EM-E-1915-G3-V8)
> Wasserspeicher 19502 (EM-E9-19502-G1-V8-H), Beckenrandhöhe 100 cm
> Wasserrinne 19201, 100cm (EM-E9-19201-G1-V8-H), 1-seitig geöffnet, 1 Stauschieber (EM-E9-0105), Beckenrandhöhe 75 cm
> Y-Verteiler 19500 (EM-E9-19500-G1-V8-H), 2-seitig geöffnet, 2 Stauklappen (EM-E9-0104), Beckenrandhöhe 63 cm
> Wasserrinne 19201, 100cm (EM-E9-19201-G1-V8-H), 1-seitig geöffnet, 1 Stauschieber (EM-E9-0105), Beckenrandhöhe 51 cm
> Matschtisch 19404, 3-eckig (EM-E9-19404-G1-V8-H), 1-seitig geöffnet, 1 Stauschieber (EM-E9-0105), Beckenrandhöhe 39 cm, Wasserrad 19700, klein (EM-E9-19700-V8-H)
> Labyrinthtisch 19411 (EM-E9-19411-G1-V8-H), 1-seitig geöffnet, 4 Wasserschieber „groß“, 1 Stauschieber (EM-E9-0105), Beckenrandhöhe 51 cm
> Sandeimer-Kranbahn 19600 (EM-D9-19600-G1-S6)
> Sandspieltisch 19412, 3-eckig (EM-D9-19412-G1-V8-H)
HINWEIS:
> Wir empfehlen Ihnen, sich zusätzlich bei Ihrem zuständigen Trinkwasserversorger über die örtlichen Bestimmungen für die Verwendung von Wasserpumpen auf Spielplätzen zu informieren.
HINWEIS zur Frostperiode:
> Bitte vor Beginn der Frostperiode die Vorgaben der aktuellen Montage- und Wartungsanleitung beachten!
HINWEIS zur Verlegung von Wasserschlauch (und bzw. oder Steuerleitung, wenn im Lieferumfang enthalten):
> Um die notwendige Entleerung des kompletten Wasserführenden Systems in der Frostperiode zu gewährleisten, muss das Leerrohr für den Wasserschlauch (und bzw. oder die Steuerleitung) von den Entnahmestellen bis zum Übergabeschacht in einem Gefälle von mindestens 1 % (das entspricht einem Höhenunterschied von ca. 1 cm auf eine Länge von 1 m) fachgerecht verlegt werden. Die Schachttiefe hängt von der größten Entfernung einer Wasserausgabestelle zum Übergabeschacht und dem erstellten Gefälle ab. Bitte hierzu den aktuellen Fundamentplan beachten!
Bauserie 9 - AQUATREGS
BAUKASTEN: Unsere Bauserie 9, AQUATREGS®, ist ein Baukastensystem, mit dem sich mit Rinnen, Tischen und vielen Sonderbauteilen Wassermatschanlagen erstellen lassen.
FUNKTION: Die verschiedenartigen Rinnen und Tische bieten mit vielen Staumöglichkeiten ein Forum zum Wasser spielen und Wassermatschen. Zusammen mit Wasserrädern zum hoch und weiterfördern und Pumpen mit Umschaltfunktion und ansteuerbaren Wasserauslässen entsteht ein multifunktionales Spielerlebnis rund ums Thema Wasser.
KONSTRUKTIONSART: Die neuen Matschtische und Rinnen von AQUATREGS® haben einen Höhenaufbau von 8 cm (Becken Edelstahl und Umrandung HPL). Neu ist ein neues Flanschsystem, bei dem Tische mit stützenfreien Rinnen (Gefälle 2%) verbunden werden.
MATERIAL: Die Böden von Rinnen und Tischen, sowie alle wasserführenden Elemente fertigen wir aus Edelstahl. Die Umrandungen und Deckplatten sind aus farbenfrohem HPL. Die Standpfosten der Sandspielanbauteile oder des großen Wasserrades sind feuerverzinkt und pulverbeschichtet.
EINSATZ: Aufgrund der Bauweise aus höheren, niedrigeren und unterfahrbaren Elementen und des Einsatzes von Spielpodesten, eignen sich AQUATREGS®-Wassermatschanlagen ideal für inklusive Spielplatzplanungen, bei denen Kids mit und ohne Behinderung miteinander spielen, lernen und erleben können. Die Wassermatschanlagen eignen sich optimal für Kindergärten und den öffentlichen Spielplatz.
BESONDERHEITEN: Durch die Möglichkeit des Verflanschens von Rinnen und Tischen können große Bereiche der Anlagen für Rollstühle unterfahrbar gemacht werden und/oder auf einer gut bespielbaren Höhe installiert werden.
OPTIK: Die Mischung aus Edelstahl und HPL verspricht nicht nur höchste Qualität und Langlebigkeit. Rinnen und Tische sind in schlichten Grundformen Quadrat, Rechteck, gleichseitiges Dreieck und Kreis angelegt. Die HPL-Trendfarben Brombeerlila, Gletschertürkis und Weiß umranden die Becken und Rinnen.
