EM-S2-4090-G1-F3-F3-FR1G1
Wählen Sie Ihre Variante:
| Gerätetyp: | Spielkombination |
|---|---|
| Spielschwerpunkt: | Multifunktional |
| Bauserien: |
 |
| Einsatzbereich: |
  |
| Empfohlene Altersklasse: | Besonders geeignet für Kinder ab 3/4 Jahren |
| Platzbedarf: |
Länge:
1126 cm Breite: 752 cm |
| Gerätegröße: |
Länge:
762 cm Breite: 396 cm Höhe: 375 cm |
| Prüfgrundlage: | TÜV-Product-Service geprüft nach EN 1176 |
| Eignung & Funktion: |
       |
| Montageaufwand: |
Anzahl Hebegerät:
1 Anzahl Monteure: 3 Zeitaufwand je Monteur: 310 Min. |
| Fundamentangaben: |
Fundamente (bauseits):
18 Maximale Aushubtiefe: 85 cm Betonbedarf: 1,84 m³ |
| Größtes Bauteil: |
Länge:
450 cm Breite: 225 cm Höhe: 210 cm |
| Schwerstes Bauteil: | 650 kg |
| Freie Fallhöhe: | 230 cm |
| Aufprallfläche: | 53,00 m² |
| Bodenart: | Spielplatz: Anforderungen für Deutschland & Europa |
| Farbschema HPL-Platten: |
   |
| Farbschema PE: |
 |
| Farbschema Klettergriffe: |
 |
Standpfosten mit Pfostenschuhen: Rundholz Fichte kernfrei, kesseldruckimprägniert
° Ø 12 cm
Standpfosten am 3-Eck-Anbauspielpodest (T6): Stahl, feuerverzinkt
° Ø 101,6 mm
Gründung G1: zum Einbetonieren
Hauptkomponenten: Schnittholz Fichte kernfrei, kesseldruckimprägniert
° Geländerbohlen 5,0 x 10,0 cm
° Podestbodenbelag 2,5 x 16,0 cm, Unterkonstruktion: Rahmen 5,0 x 10,0 cm, Unterzüge 5,5 x 5,5 cm
Anbaurutschbahn GFK: Rutschfläche und Seitenwangen, Glasfaserkunststoff 4 mm, Außenbreite ca. 60 cm, Anbauhöhe 150 cm
° mit Flanschring, Flanschplatte am Turm, HPL 10 mm
Bestandteile:

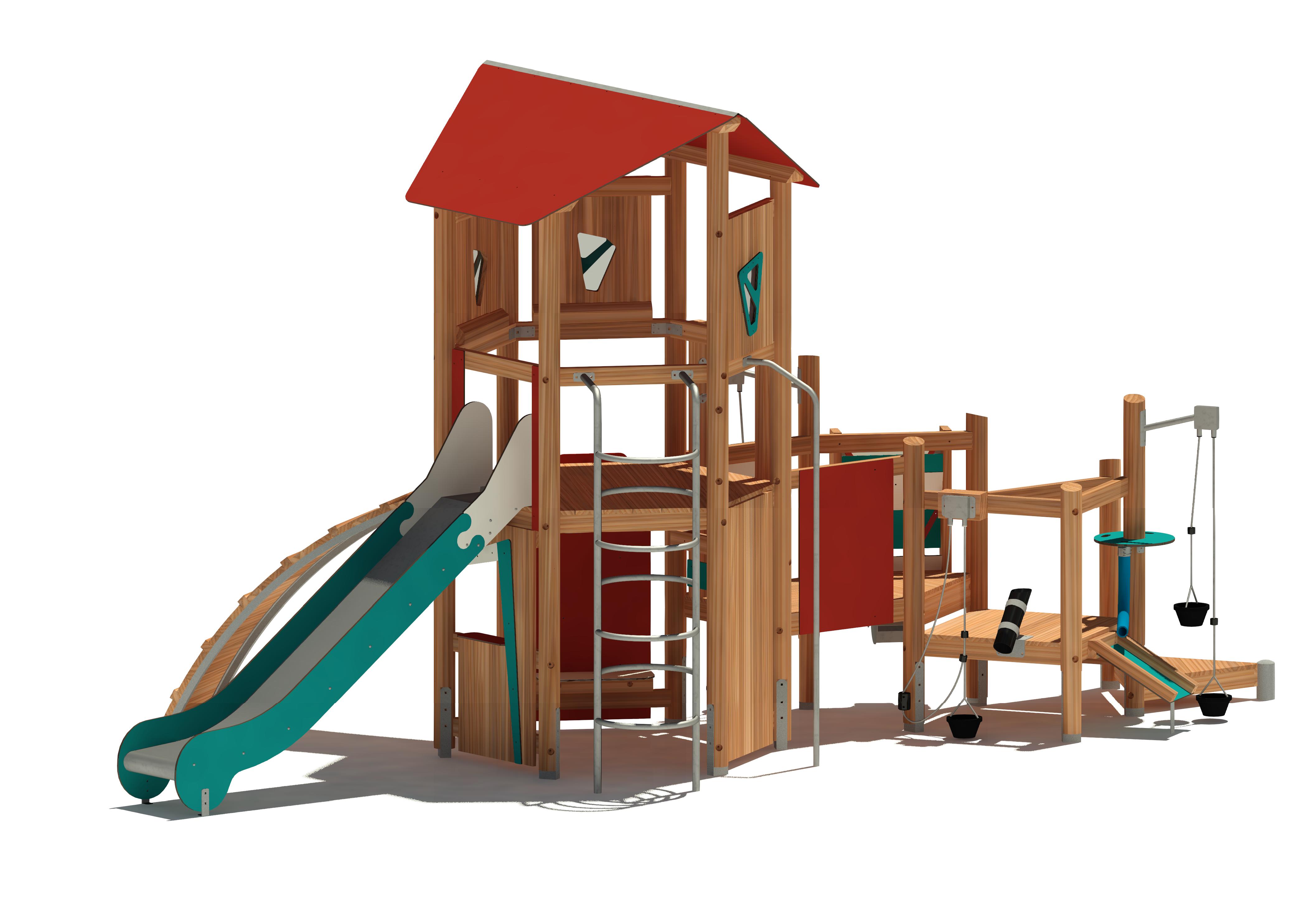

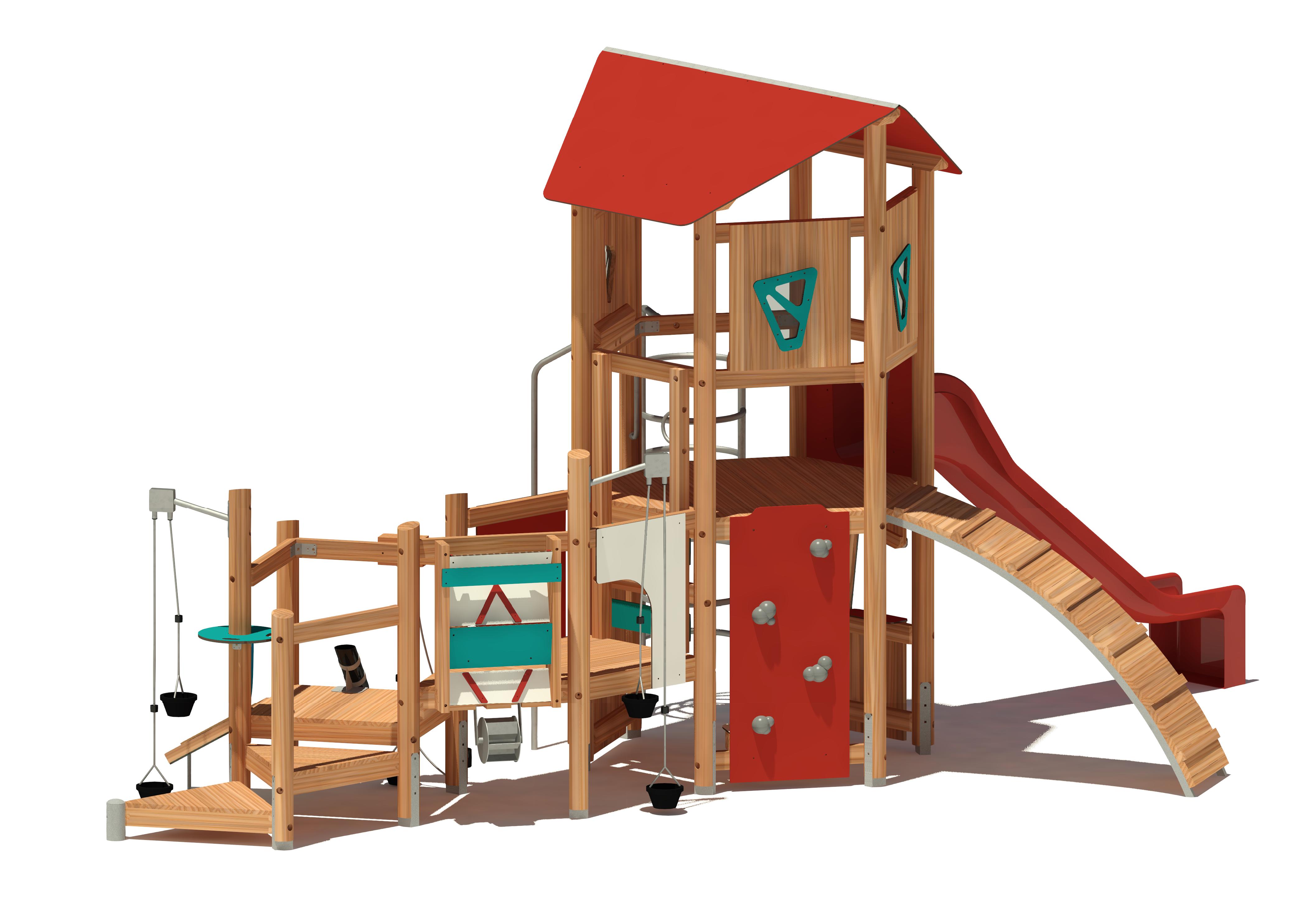

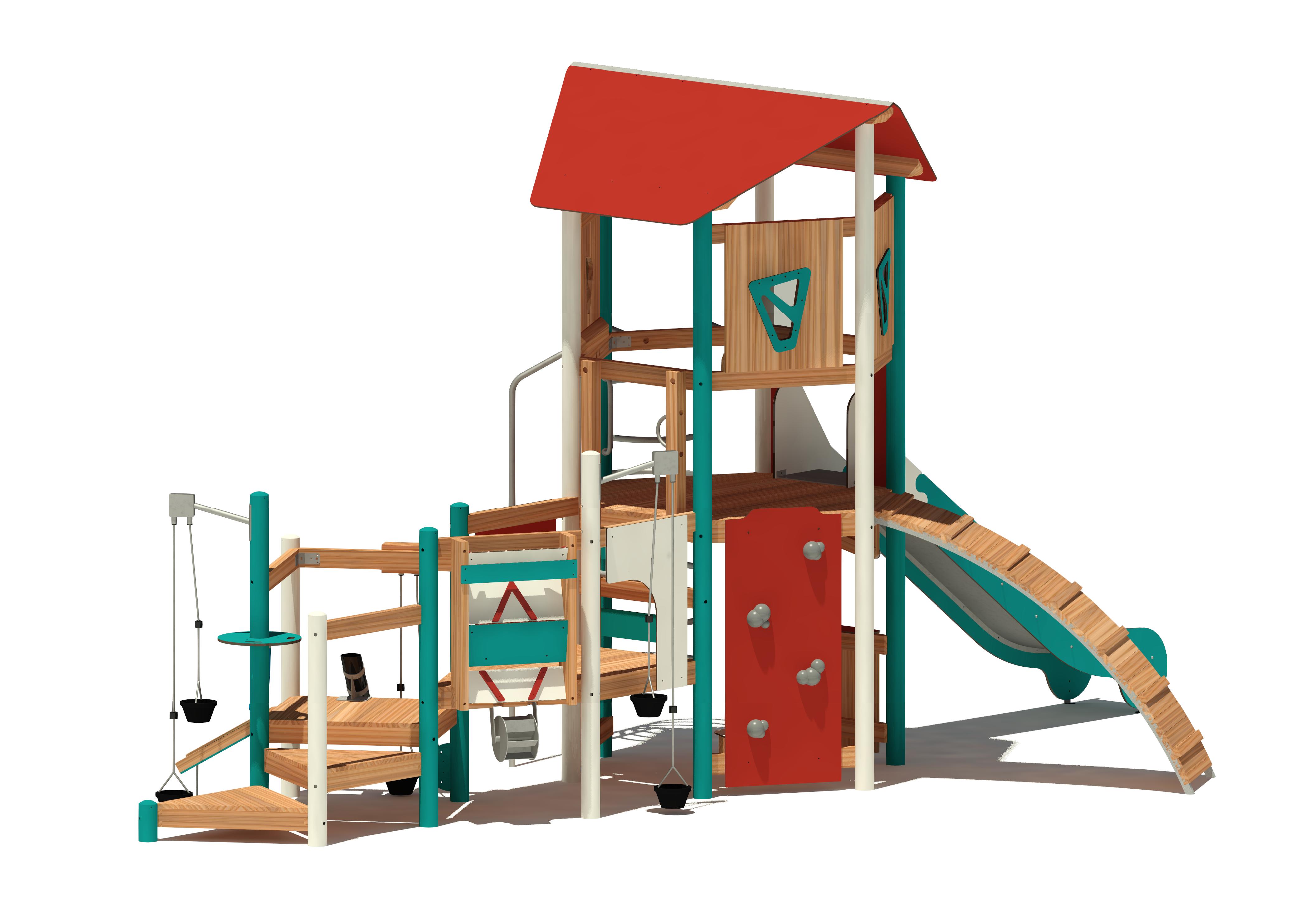

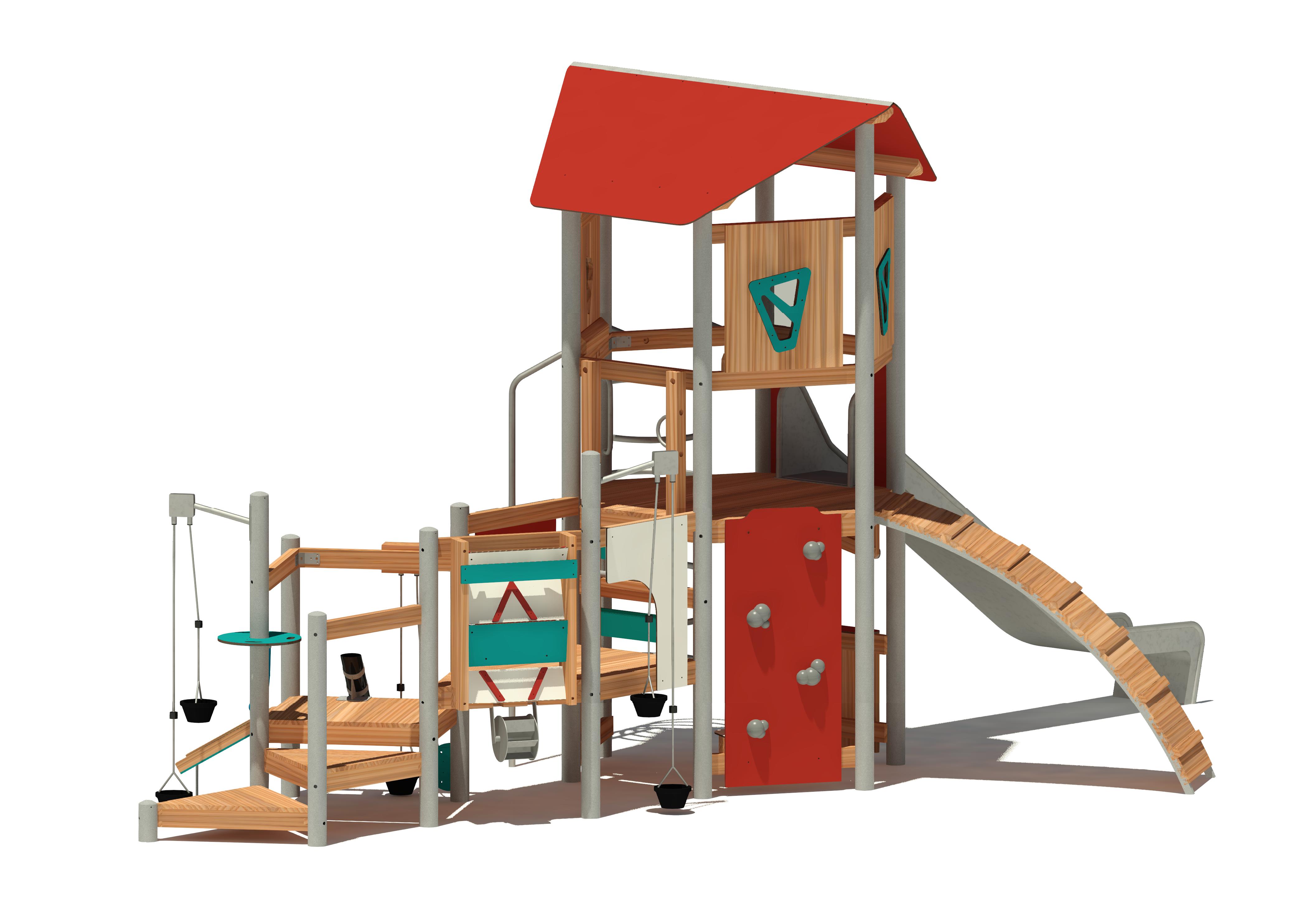

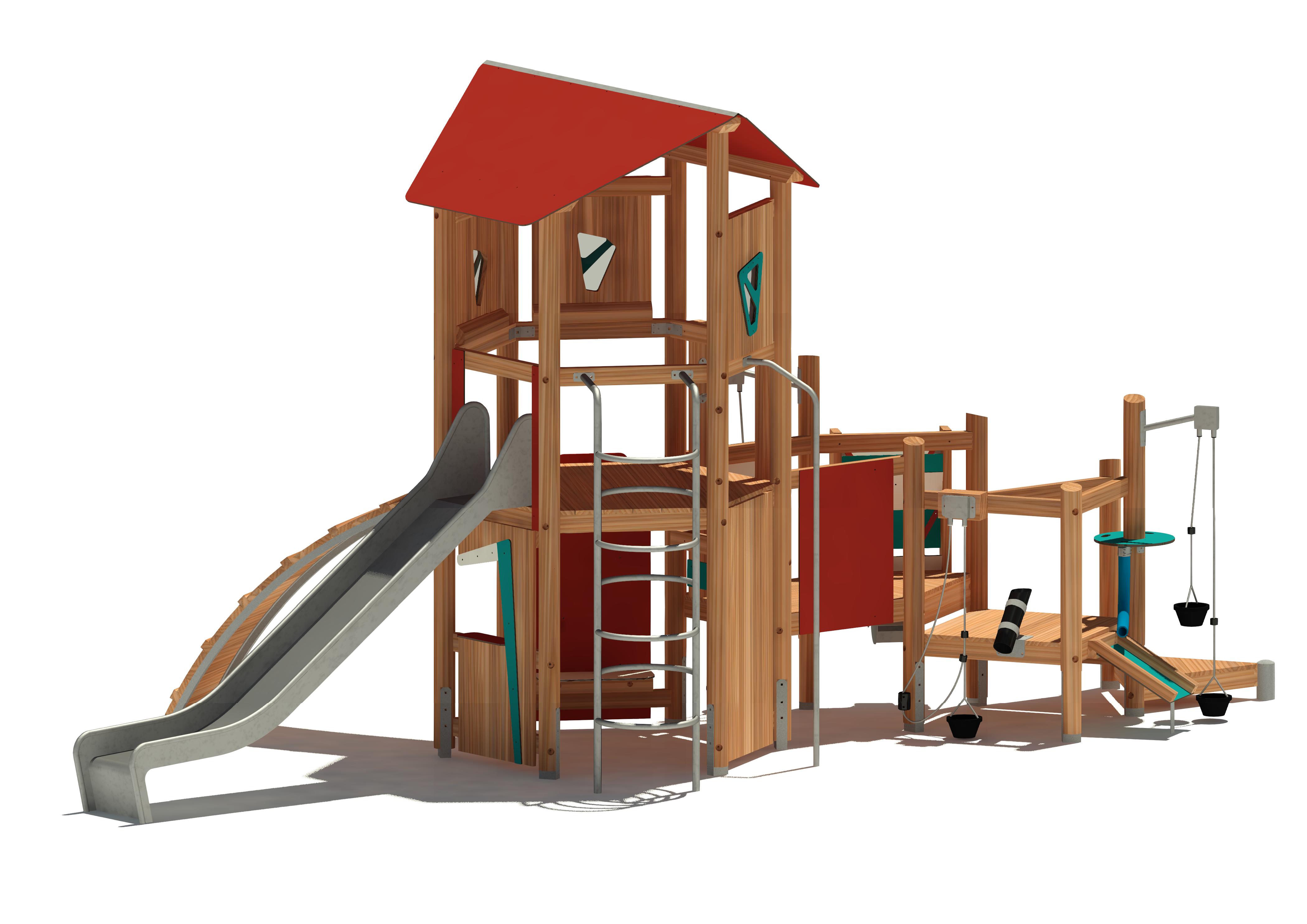

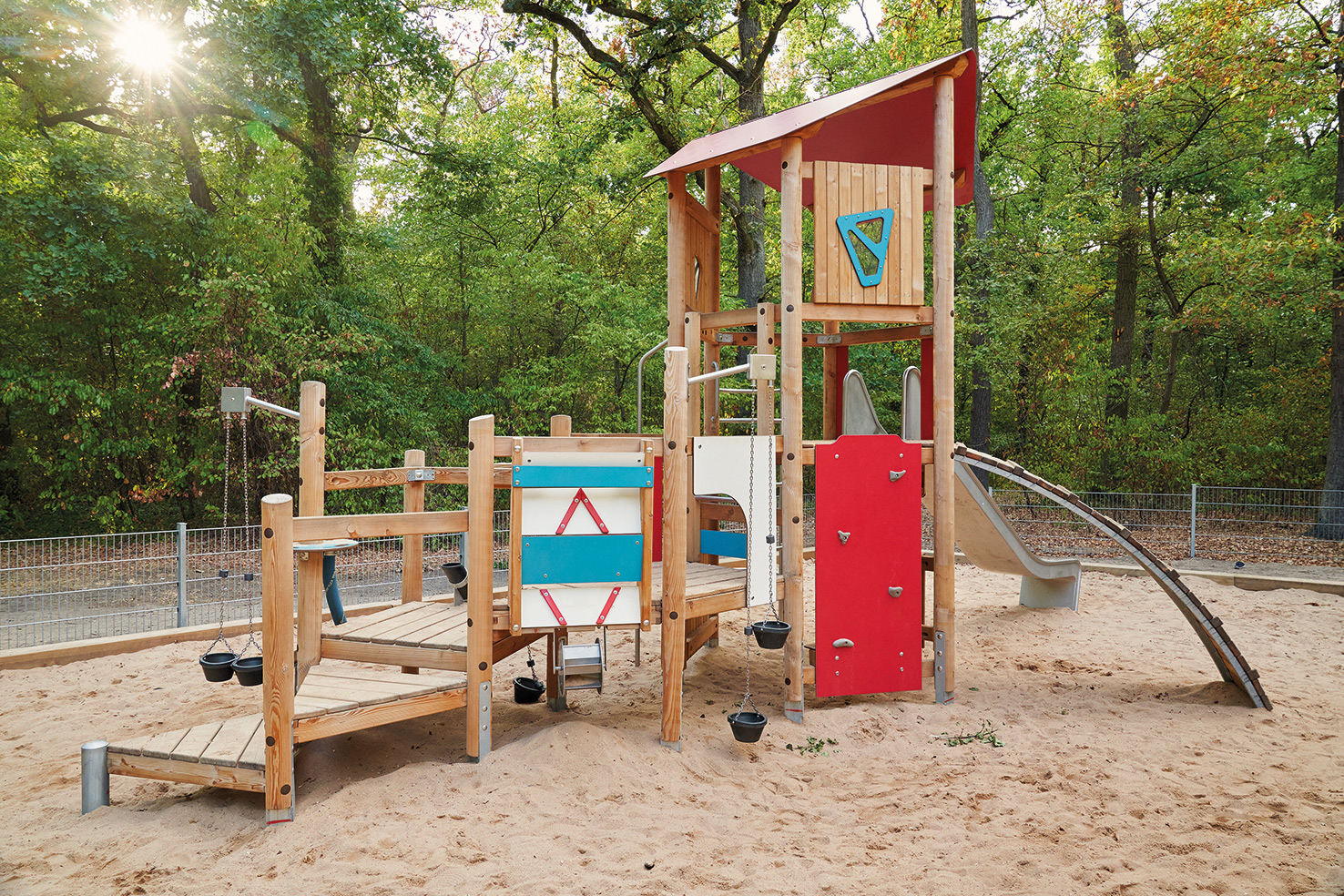

6-Eck-Spielturm (T1): Podesthöhe 150 cm, Außenmaß 175 x 200 cm
> 6-Eck-Giebeldach, Dachflächen, HPL 10 mm, Metallabdeckleiste, korrosionsbeständig
° Unterkonstruktion: Pfetten 9,5 x 9,5 cm, 11,5 x 11,5 cm
> Verkleidung unterm Dach „Fenster Cubo“, Brettschalung, Applikation, HPL 10 mm, hinterlegt mit Makrolon 5 mm
° Brettschalung 2,5 x 7,4 cm
> senkrechte Kletter-/ Rutschstange [150], Edelstahl
° Edelstahlrundrohr Ø 33,7 mm
> Ringeaufstieg [150], Ringdurchmesser ca. 55 cm, Edelstahl
° Standrohr: Edelstahlrundrohr Ø 42,4 mm, Ringe: Edelstahlrundrohr Ø 33,7 mm
> Anbaurutschbahn, Flanschplatte, HPL 10 mm
° Rutschfläche und Seitenwangen ein fertiges Bauteil
° Auslaufbereich: Bodenanker: Stahl, feuerverzinkt, zum Aufdübeln
> Verkleidung unterm Dach „Fenster Cubo“, Brettschalung, Applikation, HPL 10 mm, hinterlegt mit Makrolon 5 mm
° Brettschalung 2,5 x 7,4 cm
> Bogenrampe [150]
° Unterzüge: Stahl, feuerverzinkt, 4-Kantrohr 40 x 40 mm
° Rampenbelag 3,5 x 9,5 cm, Tritthilfen 5,5 x 5,5 cm
> Verkleidung unterm Dach „Fenster Cubo“, Brettschalung, Applikation, HPL 10 mm, hinterlegt mit Makrolon 5 mm
° Brettschalung 2,5 x 7,4 cm
> Kletterwand [150], HPL 10 mm
° Klettergriffe: verschiedene Größen, ca. 4-5 Stück je m², durchgängige Verschraubung, zusätzliche Sicherung durch dauerelastische Verklebung
> hohe Verkleidung, Brettschalung
° Brettschalung 2,5 x 7,4 cm
> hohe Verkleidung „Theke Cubo“, Brettschalung, Applikationen, HPL 10 mm
° Brettschalung 2,5 x 7,4 cm
> Sitzbank, HPL 10 mm
4-Eck-Anbauspielturm (T2), Podesthöhe 75 cm, Außenmaß 105 x 105 cm, empfohlene Altersklasse ab 3 Jahren
> Leiteraufstieg [75], Podesthöhe 75 : 150 cm
° Holme, 7,5 x 7,5 cm
° Sprossen: Edelstahlrundrohr Ø 33,7 mm, verdrehsicher eingebaut
Verkleidung unterm Podestboden, HPL 10 mm
> Brüstung „Sandspiel“, HPL 10 mm
> Sandaufzug „Duo“, Edelstahl
° gekapseltes Gehäuse: Edelstahl, gelagerte Umlenkrollen: PA
° feingliedrige Aufzugskette: Edelstahl Ø 4 mm, Sandbehälter: Gummi
> Brüstung, HPL 10 mm
3-Eck-Anbauspielturm (T3), Podesthöhe 75 cm, Außenmaß 95 x 105 cm
> Sandschüttbrüstung, HPL 10 mm, Wasserrad, Edelstahl, Sandführungsleisten: PE 18 mm
° Querholz 11,5 x 11,5 cm, Rahmenhölzer 11,5 x 11,5 cm
° Wasserrad: Edelstahl, drehbar gelagert
4-Eck-Anbauspielpodest (T4), Podesthöhe 55 cm, Außenmaß 105 x 105 cm
> Sandschüttrohr
° Rohr: PE, dickwandig
° Halterung: Stahl feuerverzinkt
> Sandaufzug, Edelstahl
° gekapseltes Gehäuse: Edelstahl, gelagerte Umlenkrollen: PA
° feingliedrige Aufzugskette: Edelstahl Ø 4 mm, Sandbehälter: Gummi
> Sandrinne, HPL 10 mm
° Rahmenhölzer 5,5 x 5,5 cm
° Bodenanker: Stahl feuerverzinkt
3-Eck-Anbauspielpodest (T5), Podesthöhe 40 cm, Außenmaß 95 x 105 cm
> Sandaufzug „Duo“, Edelstahl
° gekapseltes Gehäuse: Edelstahl, gelagerte Umlenkrollen: PA
° feingliedrige Aufzugskette: Edelstahl Ø 4 mm, Sandbehälter: Gummi
> runder Sandspieltisch, HPL 15 mm, flexibler Sandschüttschlauch
° Sandschüttschlauch: synthetische Garne und feuerverzinkte Drähte, mit Gummi ummantelt
3-Eck-Anbauspielpodest (T6), Podesthöhe 20 cm, Außenmaß 95 x 105 cm
Bauserie 2
BAUKASTEN: Unsere Bauserie 2 ist ein modulares Gerätesystem, mit dem sich aus Basis-Spieltürmen und einer breiten Auswahl an Anbauteilen und Brücken individuelle Spielkombinationen zusammenstellen lassen.
FUNKTION: Mit vielen Balancier- und Kletteranbauteilen und verschieden anspruchsvollen Brücken entstehen abwechslungsreiche Kletter-Balancieranlagen und Kombination mit Rutschen und Rollenspielelementen multifunktionale Spielkombinationen. Mit Elementen für Sandspielen und Bauteilen für Kleinkinder können hier auch Kleinkindkombinationen und Sandspielkombis konzipiert werden.
KONSTRUKTIONSART: Dank der Rundholz/Rundrohrstandpfosten können wir zusätzlich zu rechteckigen Podesten auch 3-eckige oder 6-eckige oder Sonderformen verbauen. Das ermöglicht viele interessante Gestaltungsmöglichkeiten. Die Befestigung der Podeste erfolgt mit durchgängigen Edelstahlschrauben und innenliegenden Konstruktionswinkeln.
MATERIAL: Die Standpfosten sind in Rundholz oder Metallrohr erhältlich. Hauptkomponenten sind aus Holz gefertigt.
EINSATZ (ORT,SPEZIALITÄTEN): Der Baukasten der Serie 2 hat auch für die Kleinsten tolle Anbauteile und Spielhäuser in petto. Daher ist diese Serie für Kinderkrippen genauso geeignet wie für Kindergärten und den öffentlichen Spielplatz.
BESONDERHEITEN: Querschnitte und Bauteilgrößen sind hier kostengünstig aufeinander abgestimmt. Die beiden verfügbaren Brückenlängen in dieser Bauserie sind 200 und 300 cm.
Feste Podestgrößen und feste Podesthöhen bis maximal 190 cm (Ausnahme beim 6-eck-Spielturm Splitlevel PH 240 cm) decken den Großteil der Ansprüche an eine abwechslungsreiche Spielkombination ab.
OPTIK: Die Standpfosten mit runden Querschnitten sind visuell außen durchgehend. Die gerade, leichte Bauform wirkt optisch filigran und luftig.
