EM-J-7100-G3-S5-F3-AR6V4

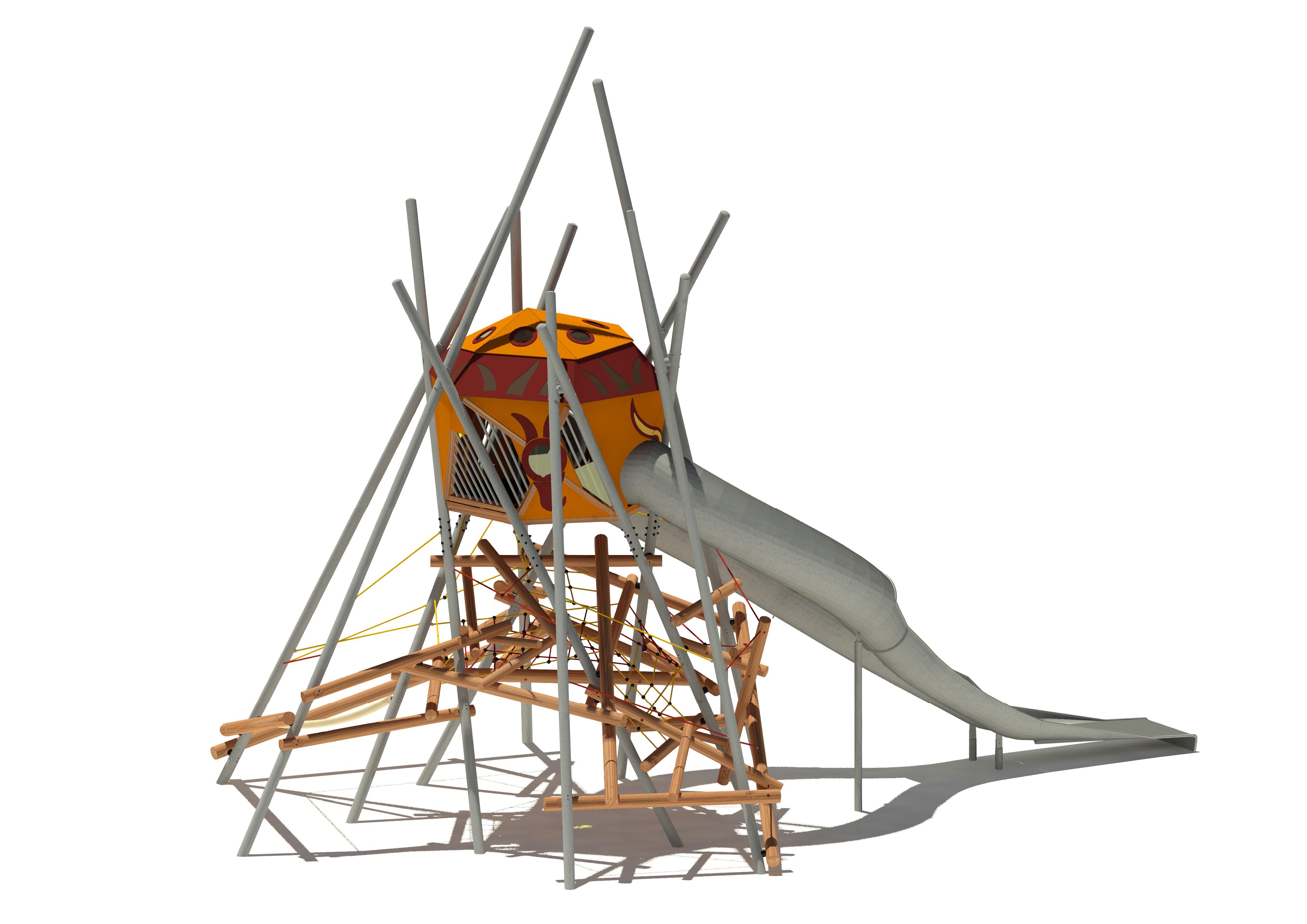

Die Bilder werden beispielhaft für alle Varianten gezeigt.
Wählen Sie Ihre Variante:
Preis auf Anfrage
Gerätetyp: | Spielkombination |
---|---|
Spielschwerpunkt: | Rutschentürme & Rutschen |
Einsatzbereich: | |
Empfohlene Altersklasse: | Besonders geeignet für Kinder ab 8 Jahren |
Platzbedarf: |
Länge:
1695 cm Breite: 1200 cm |
Gerätegröße: |
Länge:
1302 cm Breite: 838 cm Höhe: 951 cm |
Prüfgrundlage: | TÜV-Product-Service geprüft nach EN 1176 |
Eignung & Funktion: | |
Montageaufwand: |
Anzahl Hebegerät:
1 Anzahl Kran: 1 |
Fundamentangaben: |
Fundamente (bauseits):
15 Maximale Aushubtiefe: 130 cm Betonbedarf: 9,49 m³ Vorab Fundamente erforderlich: 11 Besondere Informationen: s. Beiblatt Teilmontage |
Größtes Bauteil: |
Länge:
1150 cm Breite: 110 cm Höhe: 140 cm |
Schwerstes Bauteil: | 700 kg |
Verpackungsgewicht schwerstes Bauteil: | 2000 kg |
Freie Fallhöhe: | 300 cm |
Aufprallfläche: | 130,00 m² |
Bodenart: | Spielplatz: Anforderungen für Deutschland & Europa |
Farbschema HPL-Platten: | |
Farbschema Seilartikel: |
Downloads
Ihre gewählte Variante:
Standpfosten: Stahl, feuerverzinkt
° Ø 127 x 8 mm/ Ø 127 x 6,3 mm
Gründung G3: zum Aufdübeln
Hauptkomponenten: Rundholz/ Schnittholz Fichte kernfrei, kesseldruckimprägniert
Anbau-Röhren-Schalen-Doppelrutschbahn Edelstahl: Röhre, Schale und Auslauf Edelstahl 2 mm, Röhre Ø 77 cm, Schalenbreite 62 cm, Anbauhöhe 390 cm
Bestandteile:
Kletterturm „Fuoco“, verdrehschief, innenliegender 6-Eck-Turm kombiniert mit außenliegendem Pyramidenturm, 6-Eck-Kuppel "Fuoco", Podesthöhe 390 cm, größtes Außenmaß der Kuppel ca. 260 x 300 cm, Höhe bis zum Kuppeldach ca. 650 cm
> Kuppeldach, Dachflächen, HPL 10 mm, mit Konturfräsungen „Flammen“, 6 Bullaugen, mit Umrandungsapplikation, HPL 10 mm, hinterlegt mit Makrolon 5 mm, beschichtet mit Tönfolie, Podestbodenbelag, HPLX
° Dachkonstruktion: Kuppelrahmen oben 7,5 x 7,5 cm, Rahmen unten 9,5 x 9,5 cm, Sparren 5,0 x 10,0 cm
° Bodenbelag: HPLX 12 mm, strukturierte Oberfläche, Unterkonstruktion: Rahmen 11,5 x 11,5 cm, Unterzüge 9,5 x 9,5 cm
> Verkleidung „Fuoco“, HPL 10 mm, halbe Geländersprossenfüllung, Edelstahl
° Sprossen: Edelstahlrundrohr Ø 33,7 mm
> Verkleidung „Fuoco“, HPL 10 mm, 2 Geländersprossenfüllungen, Edelstahl, Bullauge, mit Umrandungsapplikation, HPL 10 mm, hinterlegt mit Makrolon 5 mm, beschichtet mit Tönfolie, Applikationen, HPL 10 mm
° Sprossen: Edelstahlrundrohr Ø 33,7 mm
> Anschlussverkleidung für Röhrenrutschbahn „Fuoco“, HPL 10 mm, Applikationen, HPL 10 mm
> Verkleidung „Fuoco“, HPL 10 mm, 2 Geländersprossenfüllungen, Edelstahl, Bullauge, mit Umrandungsapplikation, HPL 10 mm, hinterlegt mit Makrolon 5 mm, beschichtet mit Tönfolie, Applikationen, HPL 10 mm
° Sprossen: Edelstahlrundrohr Ø 33,7 mm
> Anschlussverkleidung für Röhrenrutschbahn „Fuoco“, HPL 10 mm, Applikationen, HPL 10 mm
> Verkleidung „Fuoco“, HPL 10 mm, 2 Geländersprossenfüllungen, Edelstahl, Bullauge, mit Umrandungsapplikation, HPL 10 mm, hinterlegt mit Makrolon 5 mm, beschichtet mit Tönfolie, Applikationen, HPL 10 mm
° Sprossen: Edelstahlrundrohr Ø 33,7 mm
> Rundholzbalkenaufstieg, kombiniert mit konischen Kletternetzen, Haltetauen und Strickleiter, Herkulesmaterial, als Aufstieg in die Kuppel
° Balancierbalken/ Steigstämme: Rundholz Ø 12/ 14/ 16 cm
° Netze/ Taue: Herkulesmaterial Ø 16/ 18 mm, Sprossen: Hartholz
> Geländerkonstruktion, Edelstahl, als Einstiegshilfe durch Öffnung im Kuppelboden
° Edelstahlrundrohr Ø 33,7 mm
> Anbau-Röhren-Schalen-Kurven-Doppelrutschbahn, 2 Rutschbahnen führen in einen Auslauf
Rutschlänge ca. 700 cm
Neigung 30 Grad
Gewicht je Rutschbahnseite ca. 210 kg
Gewicht Y-Rutschenauslauf ca. 280 kg
Bestandteile der Rutschbahnen:
Einstieg Röhre
Links- bzw. Rechtskurve 82,5 Grad
Übergang Röhre, links bzw. rechts – Schale mit Überhöhung
teilbarer Verbindungsflanschflansch
Gerade Schale mit Überhöhung
Links- bzw. Rechtskurve 37,5 Grad
Ende Überhöhung
Y-Rutschenauslauf
Stützen zum Aufdübeln
° Das Erklimmen des Kletter-/Rutschenturmes „Fiasko Fuoco“ erfordert Konzentration, Überwindung und Ideenreichtum. Um in die Kanzel des Rutschenturms Fiasko Fuoco zu gelangen müssen die Kids über Balancierbalken und Netze nach oben klettern. Im Innern der Kanzel herrscht wegen der vielen Bullaugen, die mit farbigen Fenstern aus Makrolon geschlossen sind, eine außergewöhnliche Stimmung. Durch eine Öffnung im Podestboden gelangt man in die in farbiges Licht gehüllte Kuppel des insgesamt ca. 7 Meter hohen Turms. Die beiden Verläufe der Y-Röhrenrutsche münden in einen gemeinsamen Auslauf und laden zum Wettrutschen ein.
> HINWEIS:
> Der Rutschenturm „Fiasko Fuoco 7100“ wurde mit einer Typenstatik berechnet. Die Berechnung wurde für die Windlastzone 2 im Binnenland nach DIN EN 1991-1-4 sowie der Schneelastzone 1a nach DIN EN 1991-1-3 durchgeführt. Auf Wunsch kann für den gewählten Einbauort kostenpflichtig eine individuelle Typenstatik berechnet werden.
> inklusive Teilmontage von Fa. Maier! (siehe detaillierte Ausführung auf Beiblatt Teilmontage)
