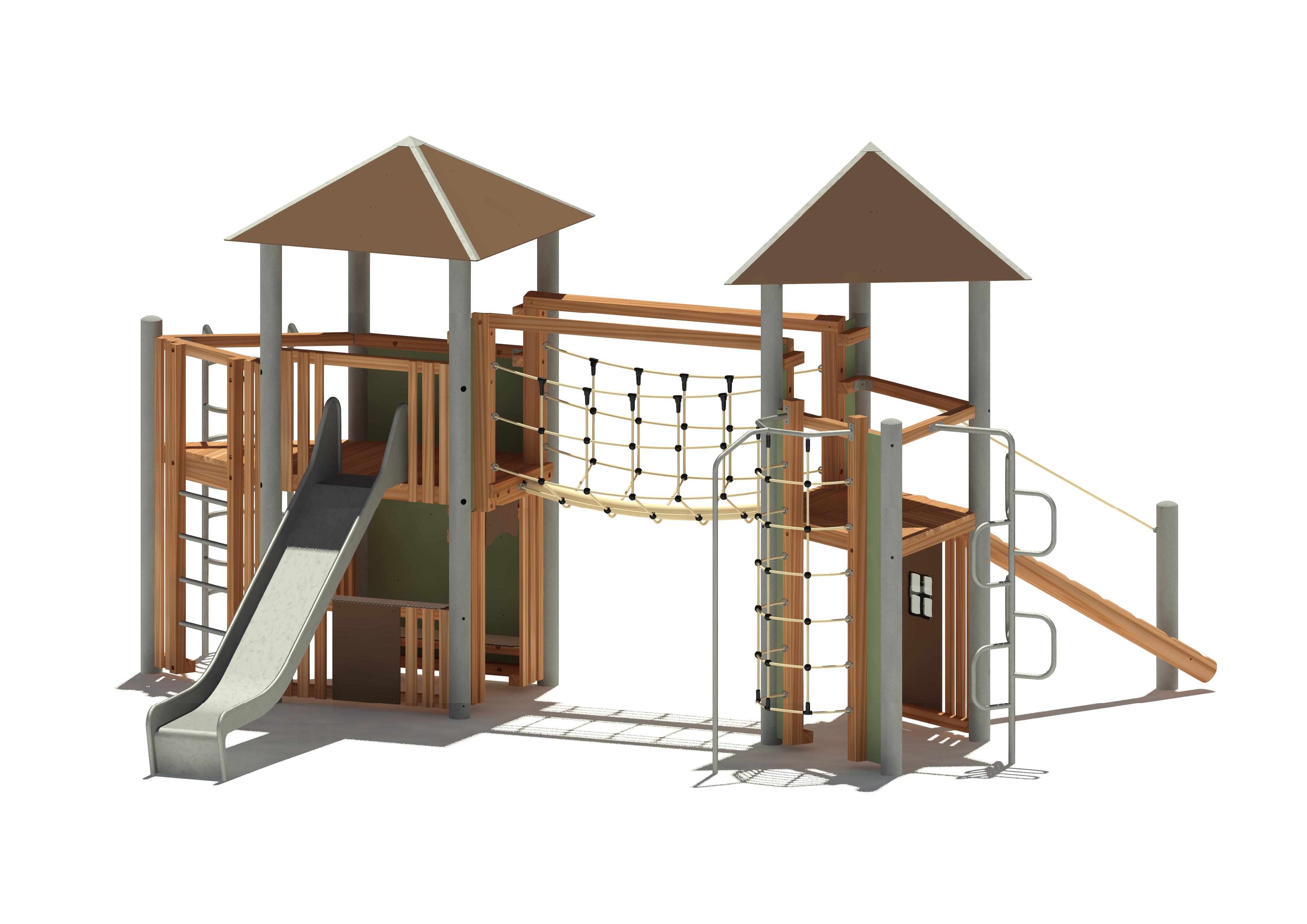

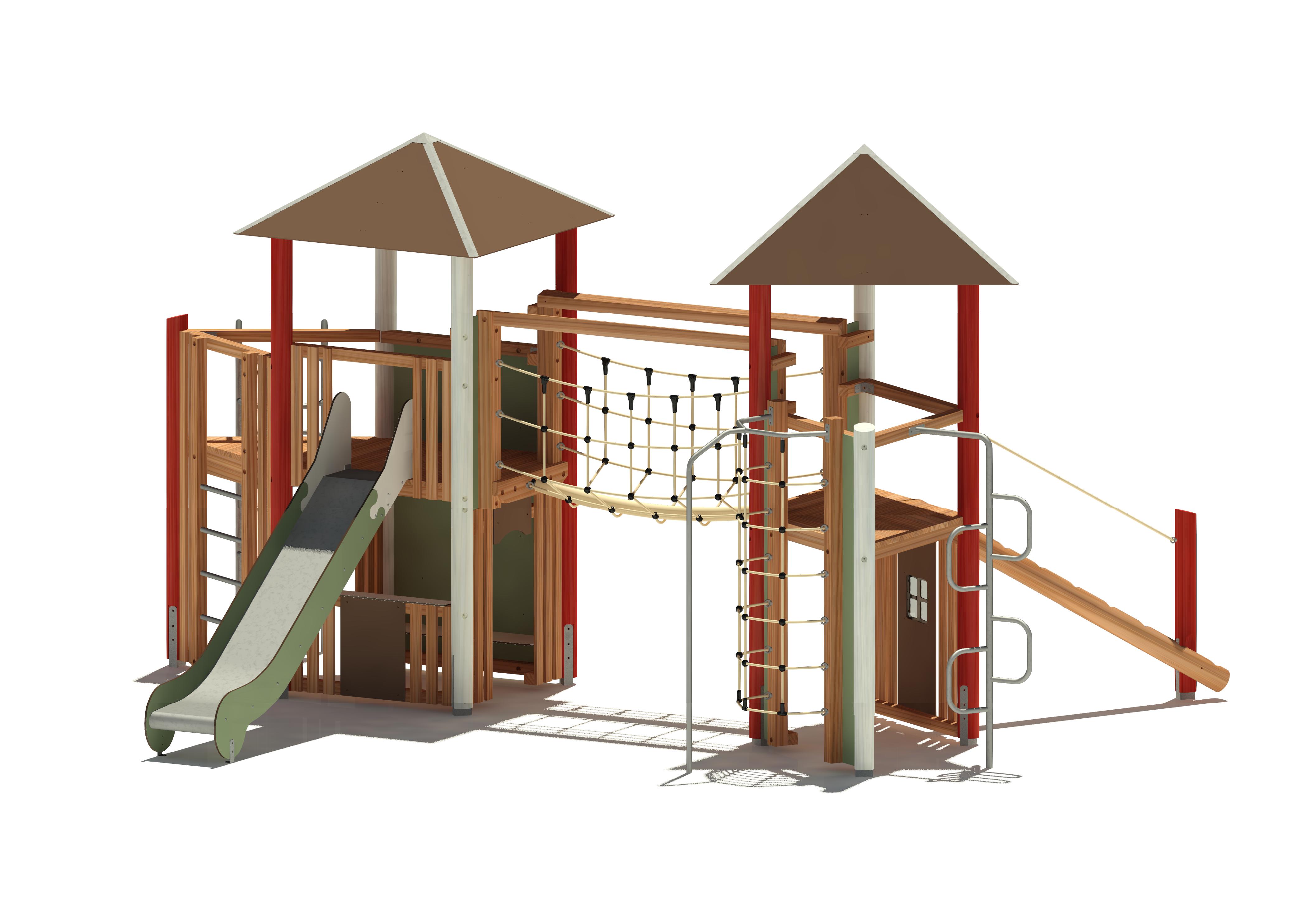

EM-S4-8210-G1-KK3-F3-AR1H1
Wählen Sie Ihre Variante:
| Gerätetyp: | Spielkombination |
|---|---|
| Spielschwerpunkt: | Multifunktional |
| Bauserien: |
 |
| Einsatzbereich: |
  |
| Empfohlene Altersklasse: | Besonders geeignet für Kinder ab 4 Jahren |
| Platzbedarf: |
Länge:
1059 cm Breite: 951 cm |
| Gerätegröße: |
Länge:
680 cm Breite: 580 cm Höhe: 386 cm |
| Prüfgrundlage: | TÜV-Product-Service geprüft nach EN 1176 |
| Eignung & Funktion: |
       |
| Montageaufwand: |
Anzahl Hebegerät:
1 Anzahl Monteure: 3 Zeitaufwand je Monteur: 360 Min. |
| Fundamentangaben: |
Fundamente (bauseits):
14 Maximale Aushubtiefe: 85 cm Betonbedarf: 1,81 m³ |
| Größtes Bauteil: |
Länge:
385 cm Breite: 150 cm Höhe: 275 cm |
| Schwerstes Bauteil: | 580 kg |
| Freie Fallhöhe: | 230 cm |
| Aufprallfläche: | 65,60 m² |
| Bodenart: | Spielplatz: Anforderungen für Deutschland & Europa |
| Farbschema HPL-Platten: |
   |
| Farbschema Seilartikel: |
 |
| Farbschema Klettergriffe: |
  |
Standpfosten mit Pfostenschuhen: Rundholz Kiefer mit Kern, kesseldruckimprägniert
° Ø 14 cm
Gründung G1: zum Einbetonieren
Hauptkomponenten: Rundholz Kiefer mit Kern, kesseldruckimprägniert/ Schnittholz Fichte kernfrei, kesseldruckimprägniert
° Geländerbohlen, 7,5 x 7,5 cm
° Podestbodenbelag, 3,5 x 9,5 cm, Unterkonstruktion: Rahmen 7,5 x 7,5 cm, Unterzüge 7,5 x 7,5 cm
Anbaurutschbahn HST: Seitenwangen HPL 15 mm, Rutschfläche Edelstahl 2 mm, Breite 50 cm, Anbauhöhe 150 cm
Verkleidungsstil „Vertico“ [VE…]: HPL 10 mm, Makrolon 5 mm, Brettschalung 2,5 x 7,5 cm
Bestandteile:
4-Eck-Spielturm (T1): Podesthöhe 150 cm, Aussenmaß 150 x 150 cm
> 4-Eck-Pyramidendach, Dachflächen, HPL 10 mm, Metallabdeckleisten und Metallhut, korrosionsbeständig
° Unterkonstruktion: Pfetten 7,5 x 7,5 cm, Sparren 7,5 x 7,5 cm, Schifter, 7,5 x 7,5 cm
> Anbaurutschbahn, seitliche Verkleidungen am Turm, „Vertico“
° Rutschfläche und Seitenwangen form- und kraftschlüssig verschraubt
° Auslaufbereich: Bodenanker: Stahl, feuerverzinkt, zum Aufdübeln
> Kletterwand [150], Höhe ca. 220 cm, HPL 15 mm
° Klettergriffe: verschiedene Größen und Farben, ca. 4-5 Stück je m², durchgängige Verschraubung, zusätzliche Sicherung durch dauerelastische Verklebung
° Routen: unterschiedliche Schwierigkeitsgrade
> halbhohe Verkleidung „Vertico“ [VE031], Theke „Vertico“ [VE060]
> Sitzbank „Vertico“ [VE050]
> Eingang „Vertico“ [VE041], unter der Brücke
> schmale Eingangsverkleidung „Vertico", gegenüber dem Eingang „Vertico“
3-Eck-Anbauspielturm (T2): Podesthöhe 150 cm, Außenmaß 130 x 148 cm
> Leiteraufstieg [150]
° Holme 7,5 x 7,5 cm
° Sprossen: Edelstahlrundrohr Ø 33,7 mm, verdrehsicher eingebaut
seitliche Verkleidungen am Turm „Vertico“
> Ringeaufstieg [150], Ringdurchmesser ca. 55 cm, Edelstahl
° Standrohr: Edelstahlrundrohr Ø 42,4 mm, Ringe: Edelstahlrundrohr Ø 33,7 mm
Tarzanbrücke: Länge ca. 200 cm, Netzgeländer, Herkulesmaterial, Laufflächentau, Manilatau
° Druckaussteifung 9,5 x 9,5 cm, Turmanschluss: Pfosten 11,5 x 11,5 cm, Boden- und Geländerrahmen 7,5 x 7,5 cm
° Netzgeländer: Herkulesmaterial Ø 16 mm, Laufflächentau: quadratgeflochtenes PP-Tauwerk 90 x 90 mm, Stahleinlage 12 mm
seitliche Verkleidungen am Turm, HPL 10 mm
3-Eck-Spielturm (T3): Podesthöhe 150 cm, Außenmaß 130 x 148 cm
> 3-Eck-Pyramidendach, Dachflächen, HPL 10 mm, Metallabdeckleisten und Metallhut, korrosionsbeständig
° Unterkonstruktion: Pfetten 7,5 x 7,5 cm, Sparren 7,5 x 7,5 cm, Schifter, 7,5 x 7,5 cm
> schräger Steigstamm [150] mit Trittkerben und Haltetau, Herkulesmaterial
° Tau: Herkulesmaterial Ø 18 mm
° Steigstamm: Rundholz Ø 16 cm
> hohe Verkleidung „Vertico“ [VE023]
3-Eck-Anbauspielturm (T4): Podesthöhe 150 cm, Außenmaß 130 x 148 cm
> Schleifenaufstieg [150], Edelstahl
° Standrohr: Edelstahlrundrohr Ø 42,4 mm, Schleifen: Edelstahlrundroh Ø 33,7 mm
> halbrundes Kletternetz [150], Höhe ca. 220 cm, Herkulesmaterial, senkrechte Kletter-/ Rutschstange, Edelstahl
° Netz: Herkulesmaterial Ø 16 mm
° Kletter-/ Rutschstange: Edelstahlrundrohr Ø 33,7 mm
° Anschlusspfosten 9,5 x 9,5 cm
seitliche Verkleidungen, HPL 10 mm
Bauserie 4
BAUKASTEN: Unsere Bauserie 4 ist ein modulares Gerätesystem, mit dem sich aus Spieltürmen und einer umfangreichen Auswahl an Anbauteilen und Brücken individuelle Spielkombinationen zusammenstellen lassen.
FUNKTION: Mit vielen Balancier- und Kletteranbauteilen und verschieden anspruchsvollen Brücken entstehen abwechslungsreiche Kletter-Balancieranlagen und in Kombination mit Rutschen und Rollenspielelementen multifunktionale Spielkombinationen.
KONSTRUKTIONSART: Alle Eckverbindungen von Podest- und Geländerrahmen führen wir in Schlitz-Zapfenkonstruktion aus. Die Befestigung erfolgt mit durchgängigen Edelstahlschrauben und innenliegenden Konstruktionswinkeln. Die Verwendung von Standpfosten mit rundem Querschnitt ermöglicht es, zusätzlich zu rechteckigen Podesten auch 3-eckige, 6-eckige oder Sonderformen anzufertigen. Die Boden- und Geländerrahmen verlaufen innenliegend. Die Standpfosten sind außen durchgehend und im Falle eines Austausches leicht zugänglich.
MATERIAL: Die Standpfosten sind in Rundholz oder Metallrohr erhältlich. Hauptkomponenten sind aus Holz gefertigt.
EINSATZ (ORT,SPEZIALITÄTEN): Dank der massiven Bauweise können hier große Spielkombinationen mit großflächigen Podesten gebaut werden - ideal für den Einsatz auf hoch frequentierten Spielplätzen oder Schulen. Spieltürme bzw. -podeste mit platzsparenden 3-Eck-Wendelaufstiegen bieten auch Kindergartenkindern einen leicht zu bewältigenden Aufgang.
BESONDERHEITEN: Beim 6-Eck-Spielturm mit Mittelpfosten kann mit einem Wendelaufstieg eine Rutscheinstiegshöhe von 450 cm erreicht werden. Im Sonderbau oder bei Anlagen im Hangverbau wird gerne auf die Bauserie 4 zurückgegriffen. Hohe, massive Spieltürme bis hin zu Pyramidentürmen können in dieser Serie optimal umgesetzt werden.
OPTIK: Die Standpfosten mit runden Querschnitten sind visuell außen durchgehend. Verschiedene Verkleidungsstile bieten viele Möglichkeiten für die individuelle Gestaltung.
