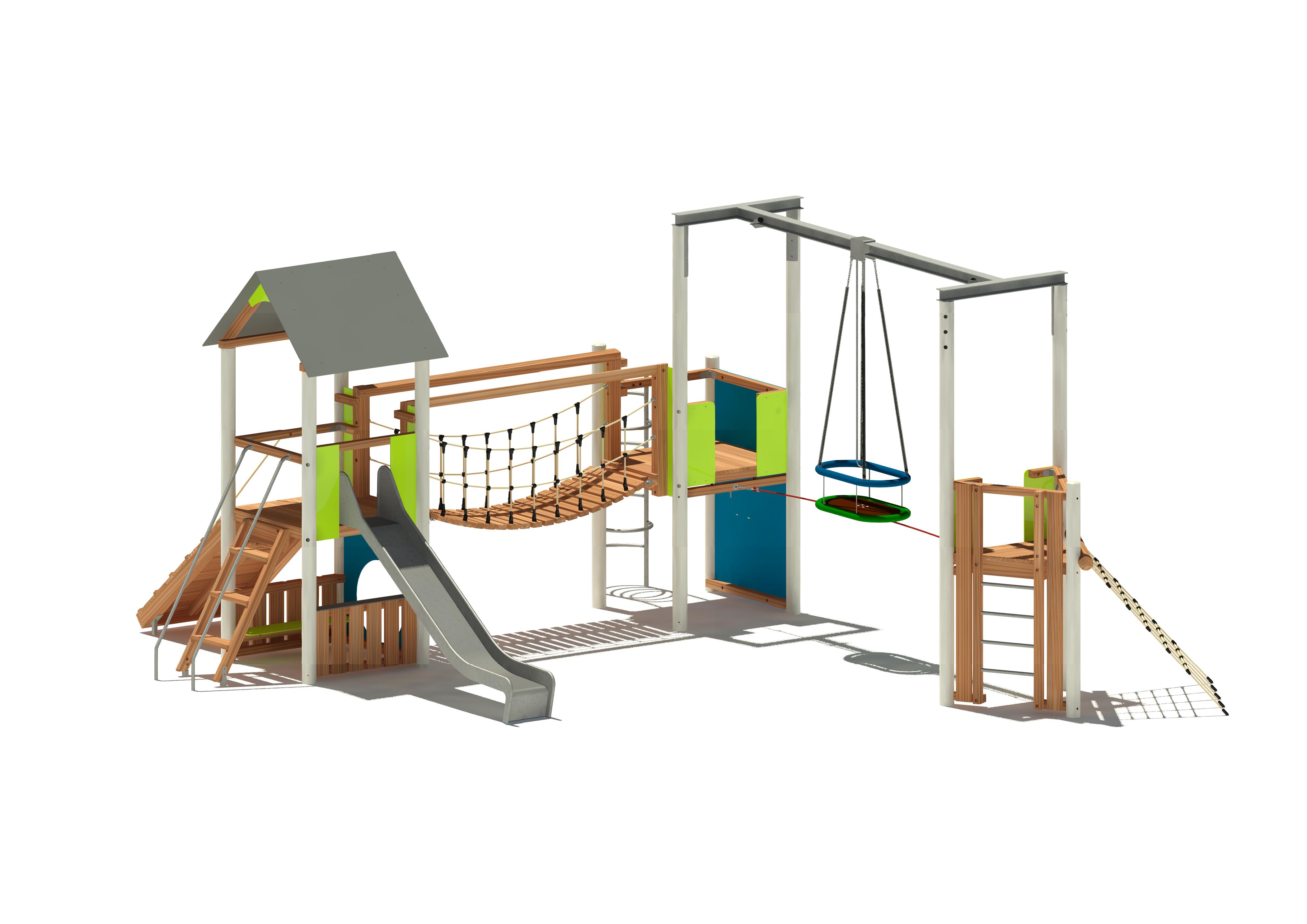

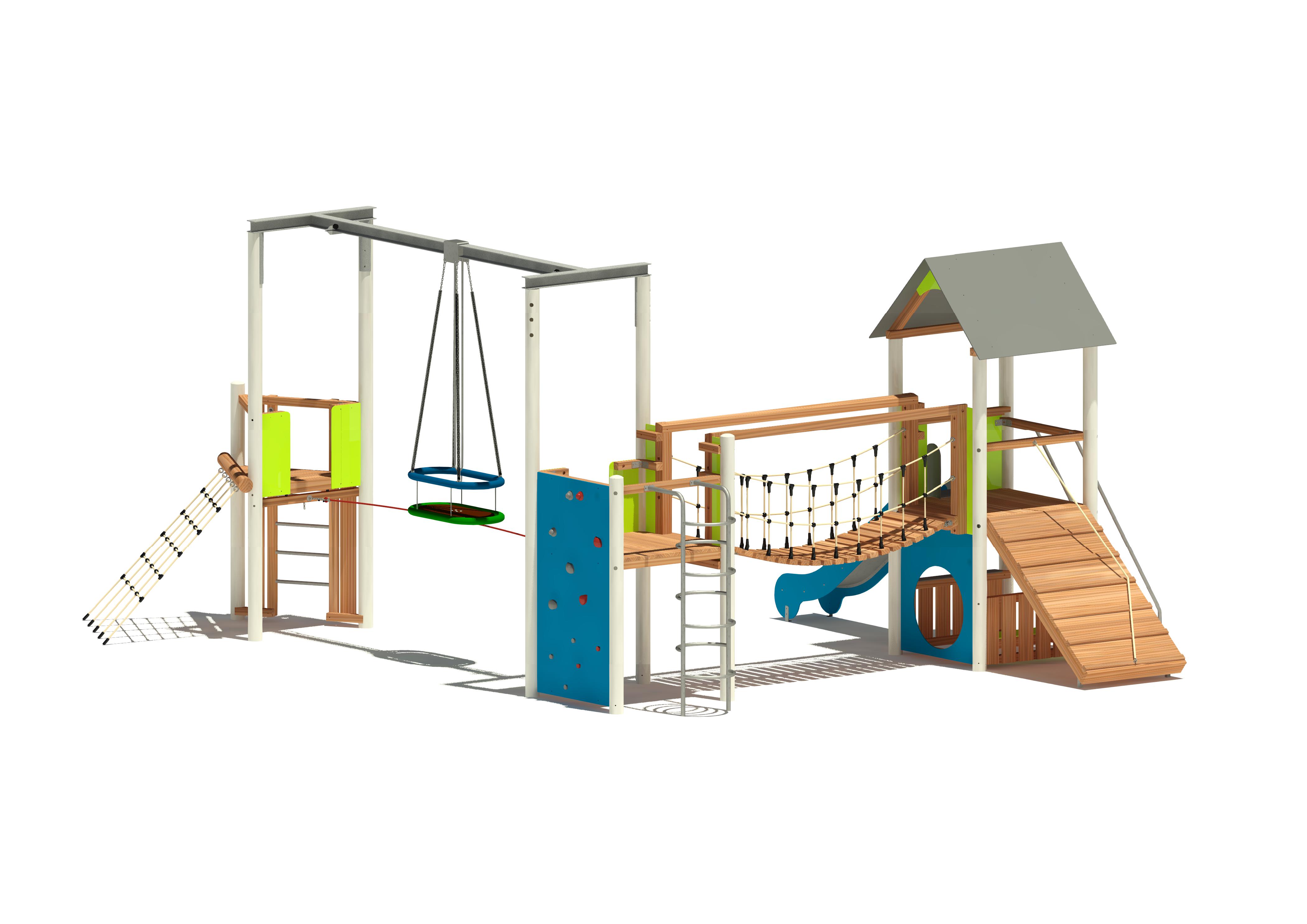

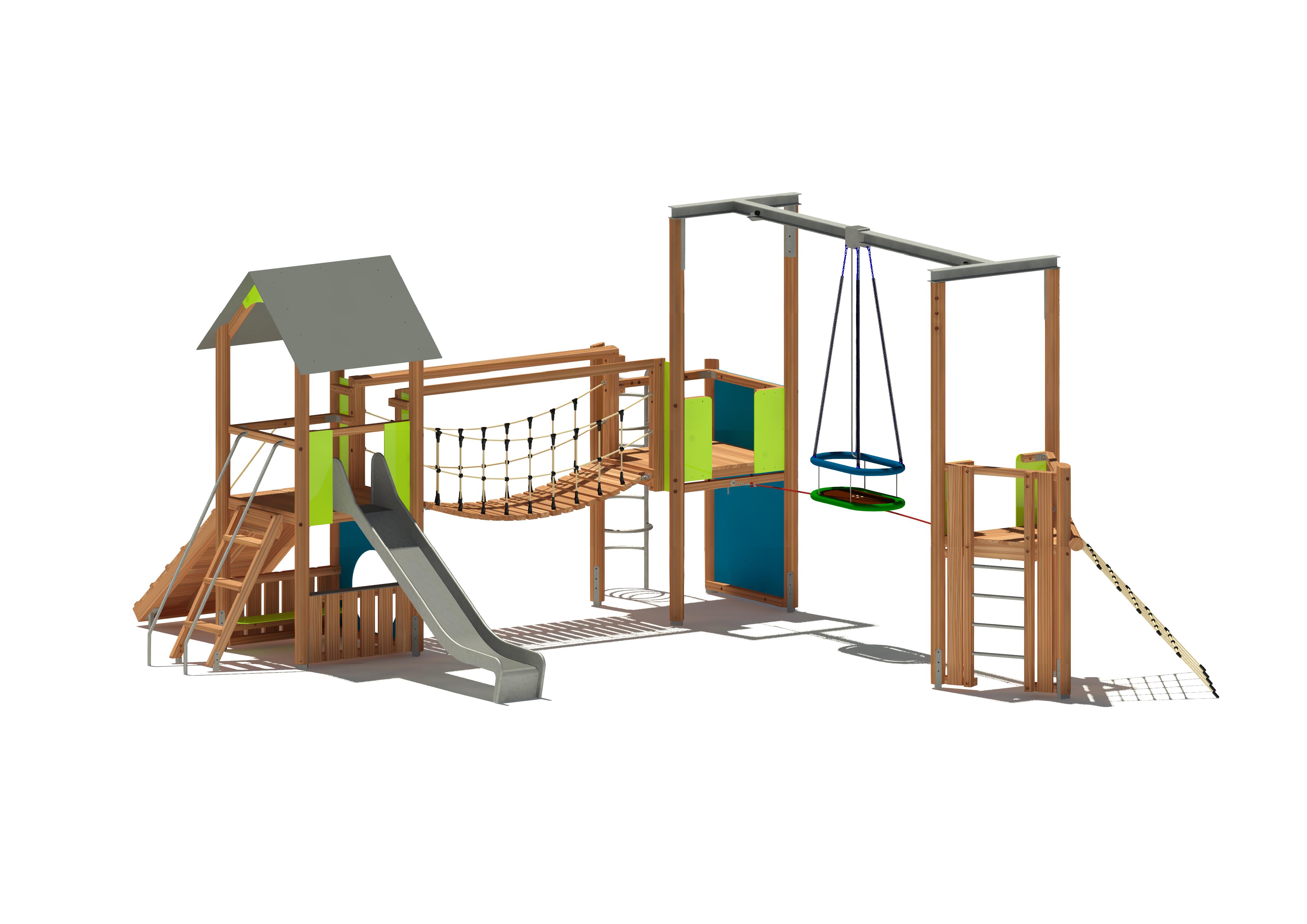

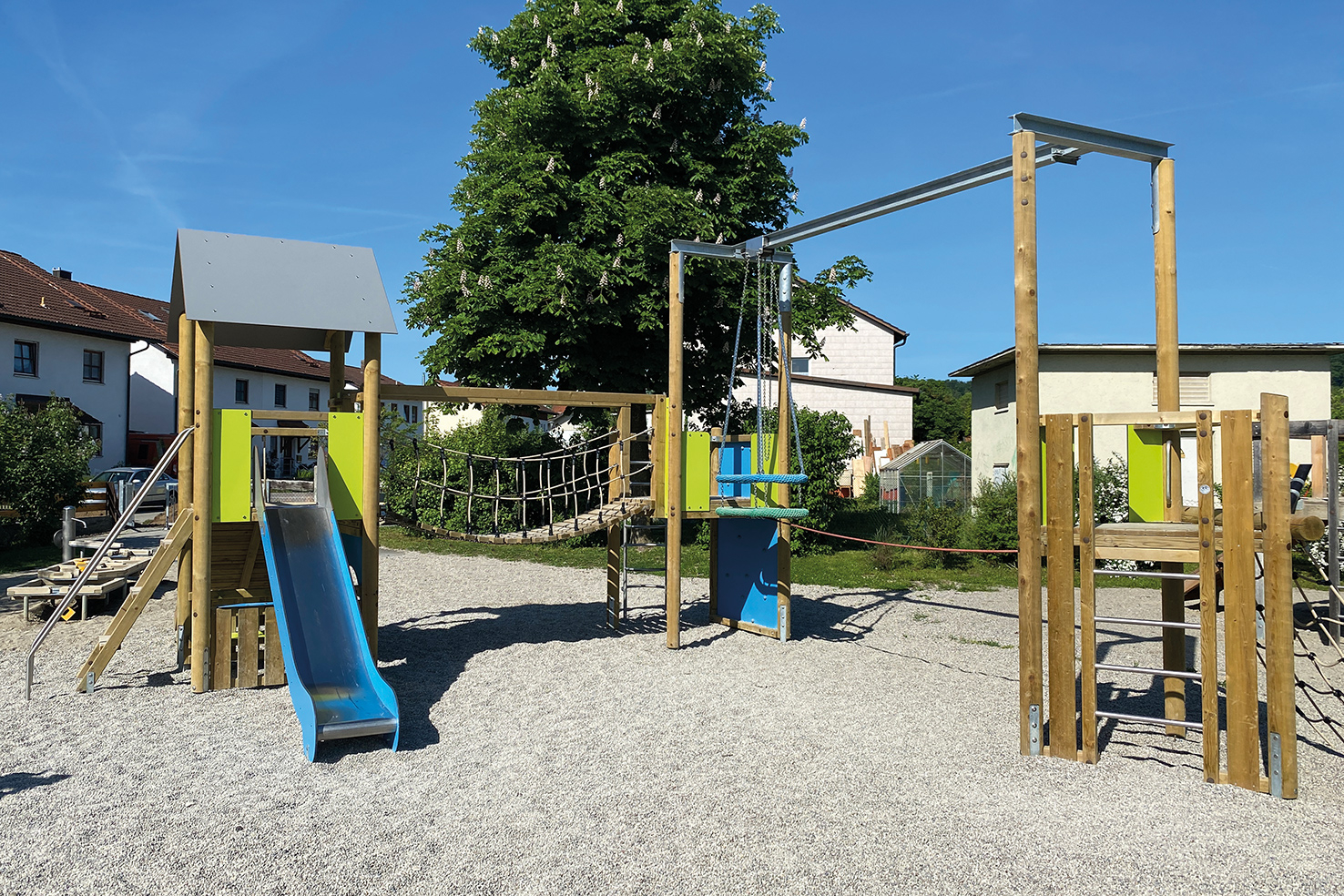

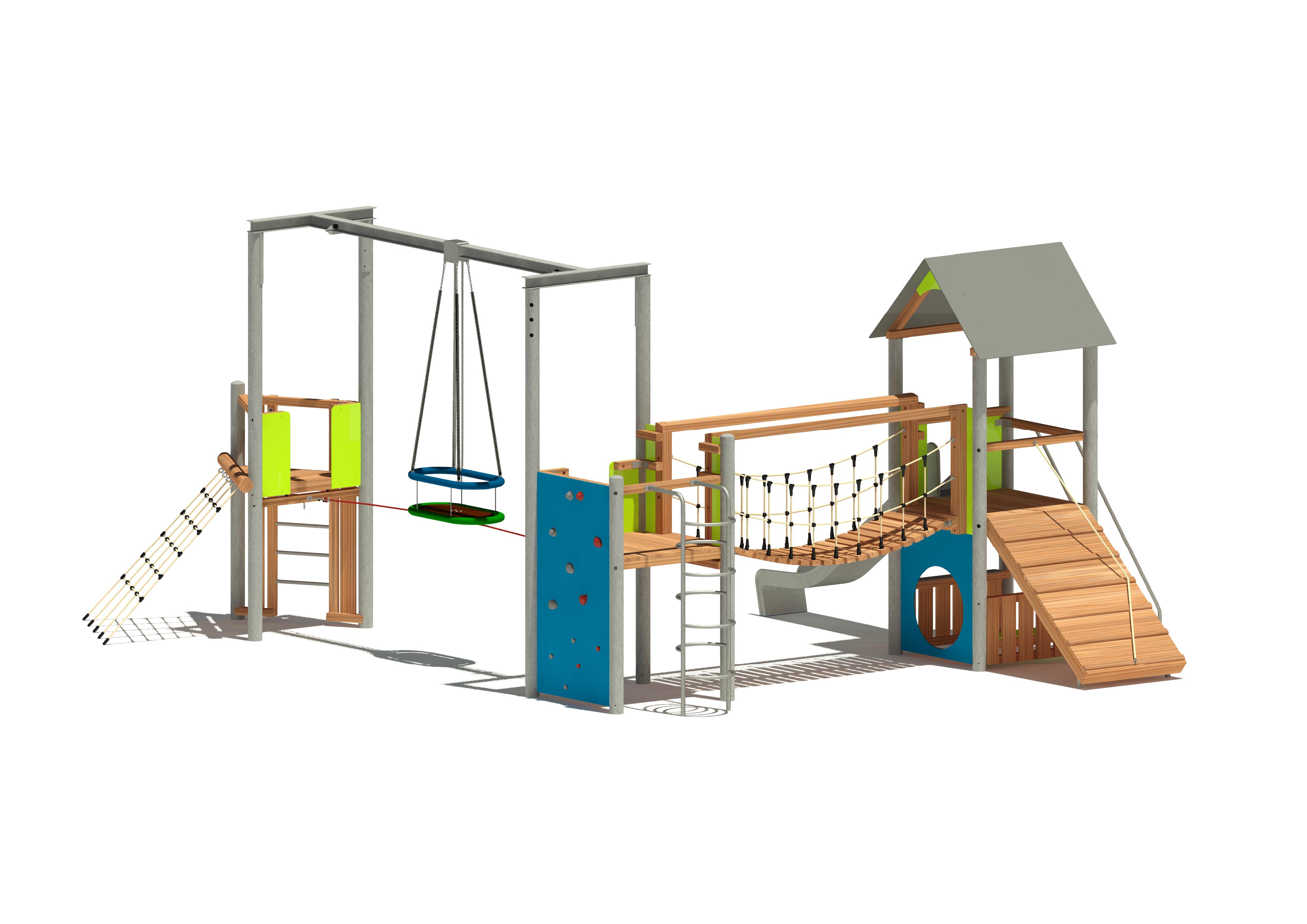

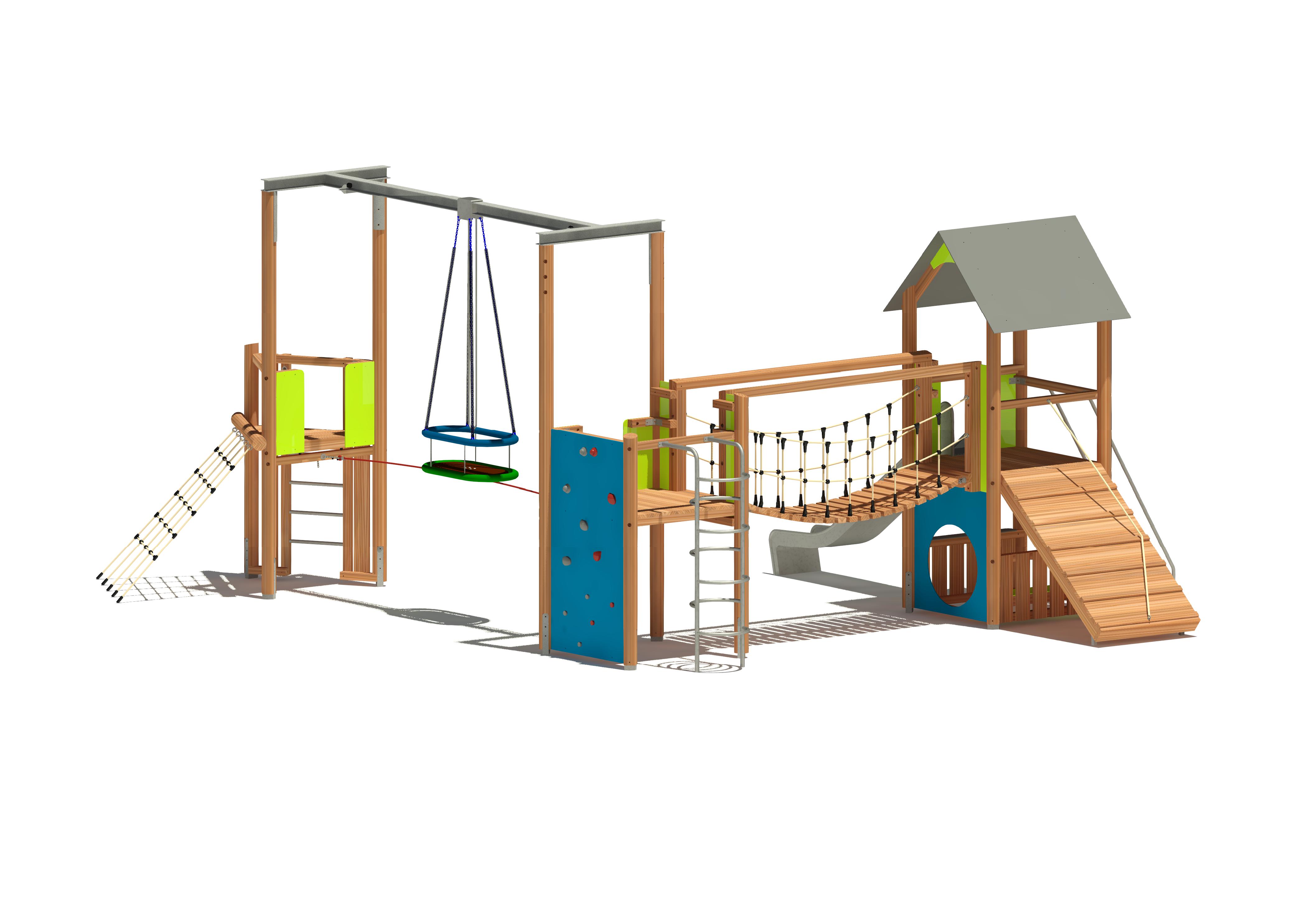

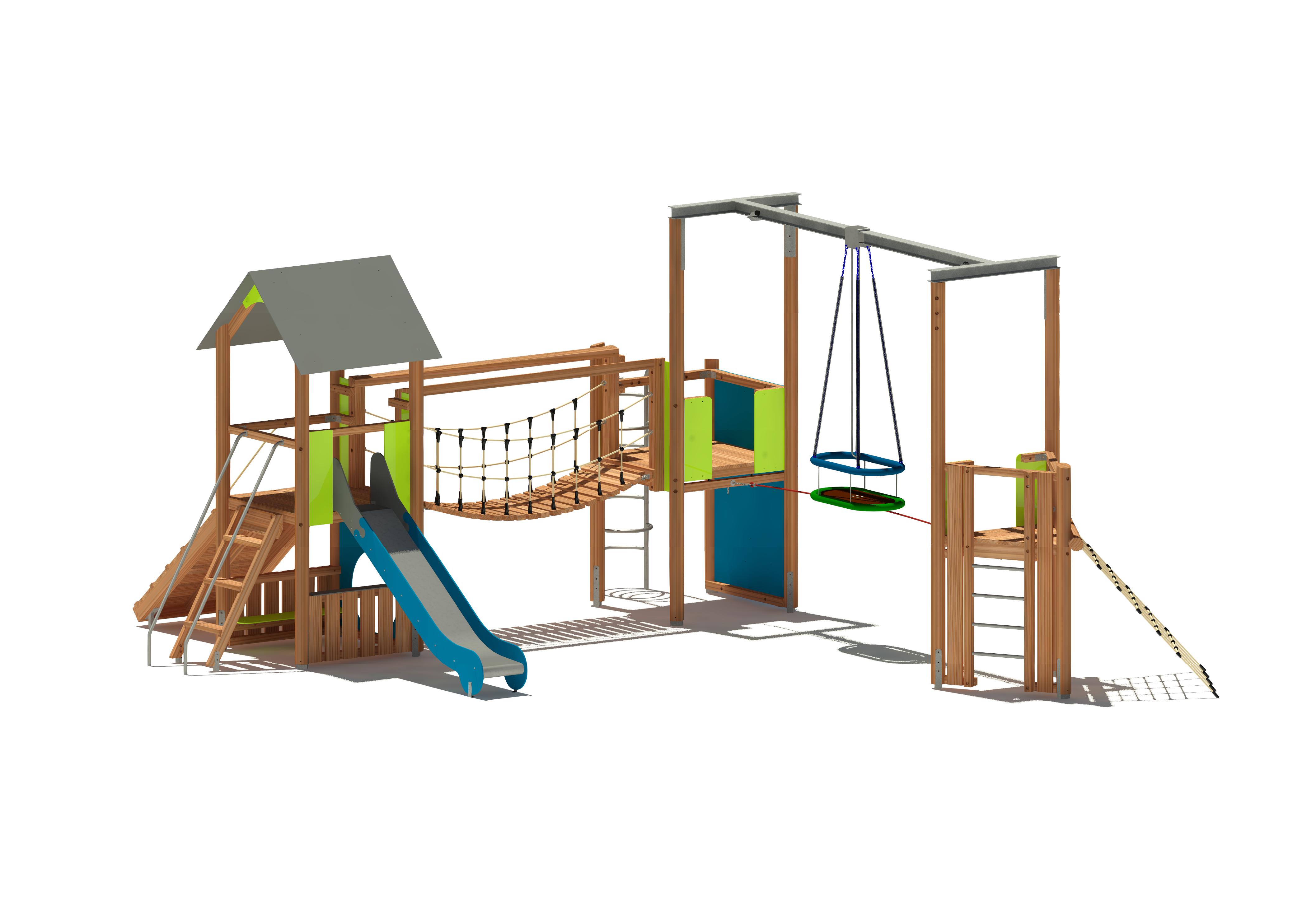

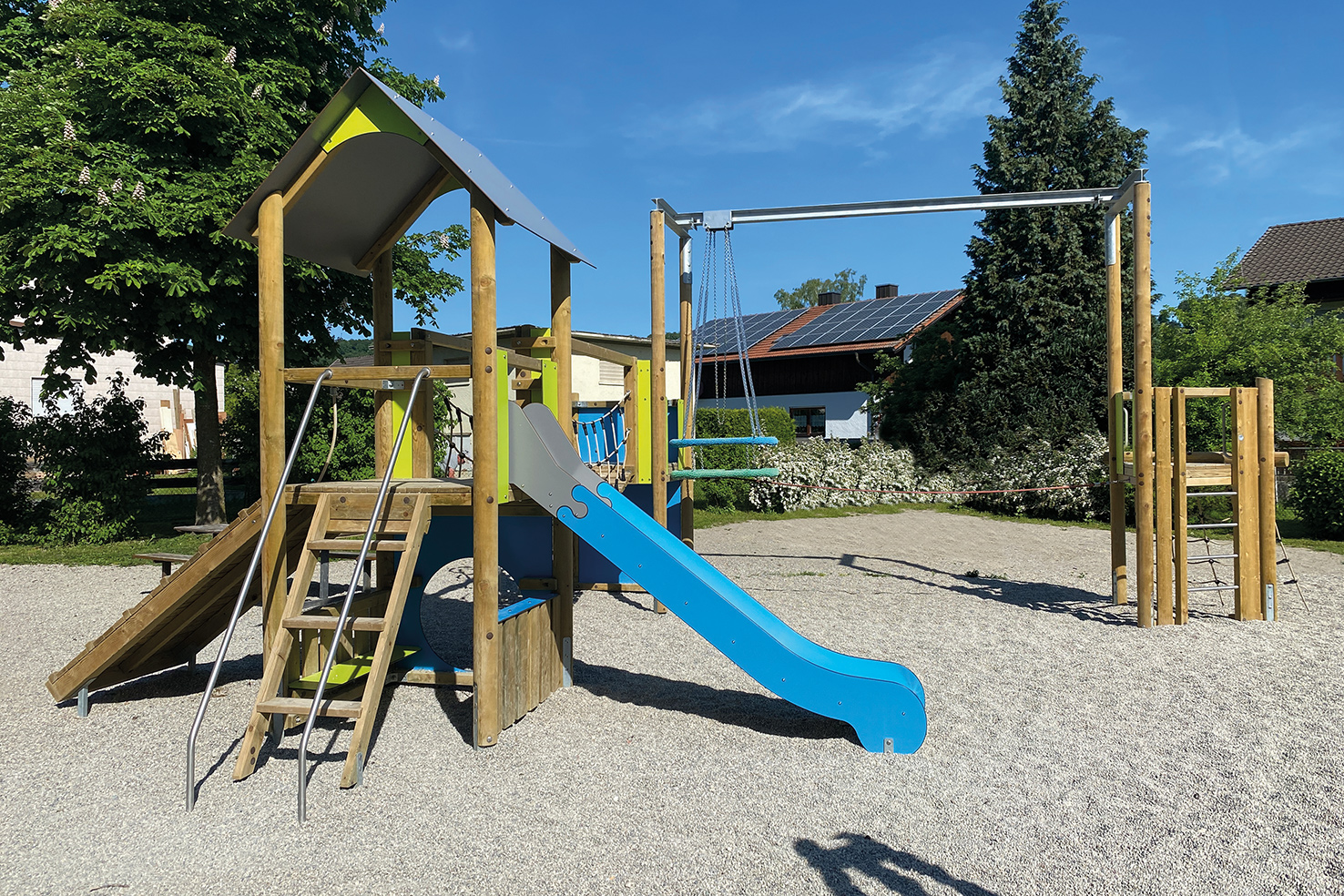

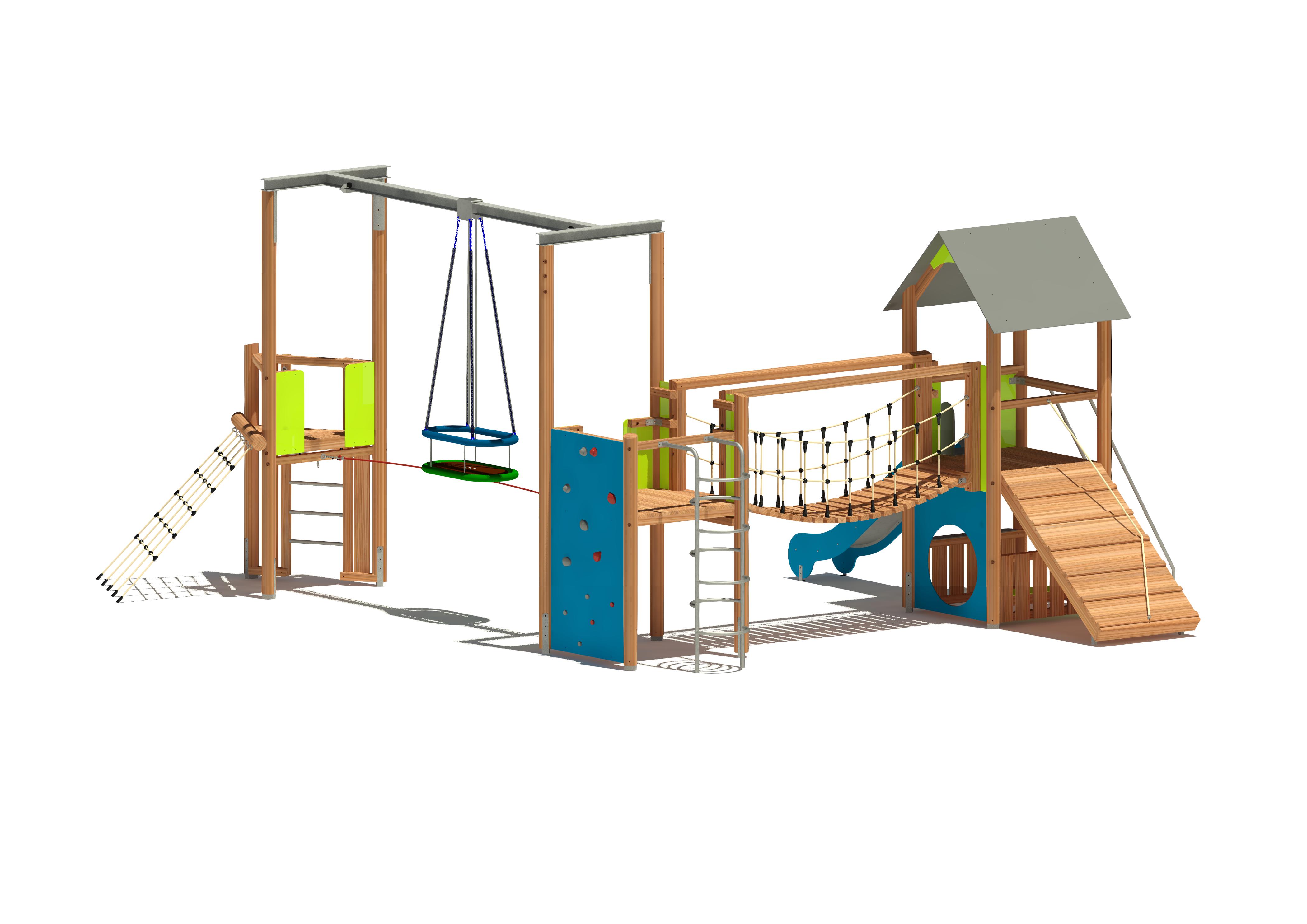

EM-S4-4955-G1-KK3-F3-AR1H1
Wählen Sie Ihre Variante:
Gerätetyp: | Spielkombination |
---|---|
Spielschwerpunkt: | Multifunktional |
Bauserien: | |
Einsatzbereich: | |
Empfohlene Altersklasse: | Besonders geeignet für Kinder ab 4 Jahren |
Platzbedarf: |
Länge:
1254 cm Breite: 1140 cm |
Gerätegröße: |
Länge:
908 cm Breite: 817 cm Höhe: 412 cm |
Prüfgrundlage: | TÜV-Product-Service geprüft nach EN 1176 |
Eignung & Funktion: | |
Montageaufwand: |
Anzahl Hebegerät:
1 Anzahl Monteure: 3 Zeitaufwand je Monteur: 490 Min. |
Fundamentangaben: |
Fundamente (bauseits):
17 Maximale Aushubtiefe: 85 cm Betonbedarf: 2,47 m³ |
Größtes Bauteil: |
Länge:
465 cm Breite: 180 cm Höhe: 175 cm |
Schwerstes Bauteil: | 550 kg |
Freie Fallhöhe: | 220 cm |
Aufprallfläche: | 95,40 m² |
Bodenart: | Spielplatz: Anforderungen für Deutschland & Europa |
Farbschema HPL-Platten: | |
Farbschema Seilartikel: | |
Farbschema Klettergriffe: |
Standpfosten mit Pfostenschuhen: Rundholz Kiefer mit Kern, kesseldruckimprägniert
° Ø 14 cm
Gründung G1: zum Einbetonieren
Hauptkomponenten: Rundholz Kiefer mit Kern, kesseldruckimprägniert/ Schnittholz Fichte kernfrei, kesseldruckimprägniert
° Geländerbohlen, 7,5 x 7,5 cm
° Podestbodenbelag, 3,5 x 9,5 cm, Unterkonstruktion: Rahmen 7,5 x 7,5 cm, Unterzüge 7,5 x 7,5 cm
Anbaurutschbahn HST: Seitenwangen HPL 15 mm, Rutschfläche Edelstahl 2 mm, Breite 50 cm, Anbauhöhe 150 cm
Bestandteile:
4-Eck-Spielturm (T1): Podesthöhe 150 cm, Aussenmaß 150 x 150 cm
> Giebeldach, Dachflächen, Giebelverkleidung, HPL 10 mm
° Unterkonstruktion: Sparren 7,5 x 7,5 cm, First 7,5 x 7,5 cm
> Anbaurutschbahn, seitliche Verkleidungen am Turm, HPL 10 mm
° Rutschfläche und Seitenwangen form- und kraftschlüssig verschraubt
° Auslaufbereich: Bodenanker: Stahl, feuerverzinkt, zum Aufdübeln
> Stufenleiter [150], Handläufe, Edelstahl
° Handläufe: Edelstahlrundrohr Ø 33,7 mm
° Seitenwangen 5,0 x 10,0 cm, Querholz 4,5 x 15,4 cm, Stufen 4,5 x 15,4 cm
° Bodenanker: Stahl, feuerverzinkt
> schräge Rampe [150] mit Haltetau, Herkulesmaterial
° Tau: Herkulesmaterial Ø 18 mm
° Unterzüge 11,5 x 11,5 cm, Rampenbelag 3,5 x 9,5 cm, Tritthilfen 5,5 x 5,5 cm
° Bodenanker: Stahl, feuerverzinkt
> halbhohe Verkleidung, Brettschalung auf Abstand, Theke, HPL 10 mm
° Brettschalung 2,5 cm x 16,0 cm
> halbhohe Verkleidung, Brettschalung auf Abstand
° Brettschalung 2,5 cm x 16,0 cm
> Sitzbank, HPL 10 mm
> Eingang „Schlupfloch“, HPL 10 mm, unter der Brücke
Hängebrücke: Länge ca. 300 cm, Netzgeländer, Herkulesmaterial
° Druckaussteifung 9,5 x 9,5 cm, Laufflächenbelag 5,0 x 10,0 cm, Turmanschluss: Pfosten 11,5 x 11,5 cm, Boden- und Geländerrahmen 7,5 x 7,5 cm
° Netzgeländer: Herkulesmaterial Ø 16 mm
° feingliedrige Tragkette: Edelstahl Ø 8 mm, Gelenkbefestigungen: Edelstahl
seitliche Verkleidungen am Turm, HPL 10 mm
4-Eck-Spielturm (T2): Podesthöhe 150 cm, Aussenmaß 150 x 150 cm
> Ringeaufstieg [150], Ringdurchmesser ca. 55 cm, Edelstahl
° Standrohr: Edelstahlrundrohr Ø 42,4 mm, Ringe: Edelstahlrundrohr Ø 33,7 mm
> Kletterwand [150], Höhe ca. 220 cm, HPL 15 mm
° Klettergriffe: verschiedene Größen und Farben, ca. 4-5 Stück je m², durchgängige Verschraubung, zusätzliche Sicherung durch dauerelastische Verklebung
° Routen: unterschiedliche Schwierigkeitsgrade
Schwebebahn: Länge ca. 450 cm, Laufschiene, Stahl, feuerverzinkt, Laufkatze, Edelstahl, ovale Gondel mit Gondelführung, Herkulesmaterial, Öffnungsbegrenzungen, HPL 10 mm
° Laufschiene: Doppel-T-Träger-Stahlkonstruktion, feuerverzinkt
° Laufkatze: Edelstahl, Laufrollen, kugelgelagert: PA, Führungsrollen: PA
° kurzgliedrige Abhängungsketten, feuerverzinkt Ø 8 mm, mit Schlauchüberzügen, Farbe: Schwarz
° Gondel: Seilringe, Ø ca. 65 mm, untere Gondelführung: Tau, Herkulesmaterial, Ø 18 mm, Gondelboden: Siebruckplatte 18 mm, ca. 60 x 100 cm, Kanten versiegelt
3-Eck-Spielturm (T3): Podesthöhe 150 cm, Außenmaß 130 x 148 cm
> schräges Kletternetz „trapezförmig“ [150], Herkulesmaterial
° Netz: Herkulesmaterial Ø 16 mm
° Bodenanker: Stahl, feuerverzinkt
> Leiteraufstieg [150]
° Holme 7,5 x 7,5 cm
° Sprossen: Edelstahlrundrohr Ø 33,7 mm, verdrehsicher eingebaut
seitliche Verkleidungen am Turm, Brettschalung auf Abstand
Bauserie 4
BAUKASTEN: Unsere Bauserie 4 ist ein modulares Gerätesystem, mit dem sich aus Spieltürmen und einer umfangreichen Auswahl an Anbauteilen und Brücken individuelle Spielkombinationen zusammenstellen lassen.
FUNKTION: Mit vielen Balancier- und Kletteranbauteilen und verschieden anspruchsvollen Brücken entstehen abwechslungsreiche Kletter-Balancieranlagen und in Kombination mit Rutschen und Rollenspielelementen multifunktionale Spielkombinationen.
KONSTRUKTIONSART: Alle Eckverbindungen von Podest- und Geländerrahmen führen wir in Schlitz-Zapfenkonstruktion aus. Die Befestigung erfolgt mit durchgängigen Edelstahlschrauben und innenliegenden Konstruktionswinkeln. Die Verwendung von Standpfosten mit rundem Querschnitt ermöglicht es, zusätzlich zu rechteckigen Podesten auch 3-eckige, 6-eckige oder Sonderformen anzufertigen. Die Boden- und Geländerrahmen verlaufen innenliegend. Die Standpfosten sind außen durchgehend und im Falle eines Austausches leicht zugänglich.
MATERIAL: Die Standpfosten sind in Rundholz oder Metallrohr erhältlich. Hauptkomponenten sind aus Holz gefertigt.
EINSATZ (ORT,SPEZIALITÄTEN): Dank der massiven Bauweise können hier große Spielkombinationen mit großflächigen Podesten gebaut werden - ideal für den Einsatz auf hoch frequentierten Spielplätzen oder Schulen. Spieltürme bzw. -podeste mit platzsparenden 3-Eck-Wendelaufstiegen bieten auch Kindergartenkindern einen leicht zu bewältigenden Aufgang.
BESONDERHEITEN: Beim 6-Eck-Spielturm mit Mittelpfosten kann mit einem Wendelaufstieg eine Rutscheinstiegshöhe von 450 cm erreicht werden. Im Sonderbau oder bei Anlagen im Hangverbau wird gerne auf die Bauserie 4 zurückgegriffen. Hohe, massive Spieltürme bis hin zu Pyramidentürmen können in dieser Serie optimal umgesetzt werden.
OPTIK: Die Standpfosten mit runden Querschnitten sind visuell außen durchgehend. Verschiedene Verkleidungsstile bieten viele Möglichkeiten für die individuelle Gestaltung.
