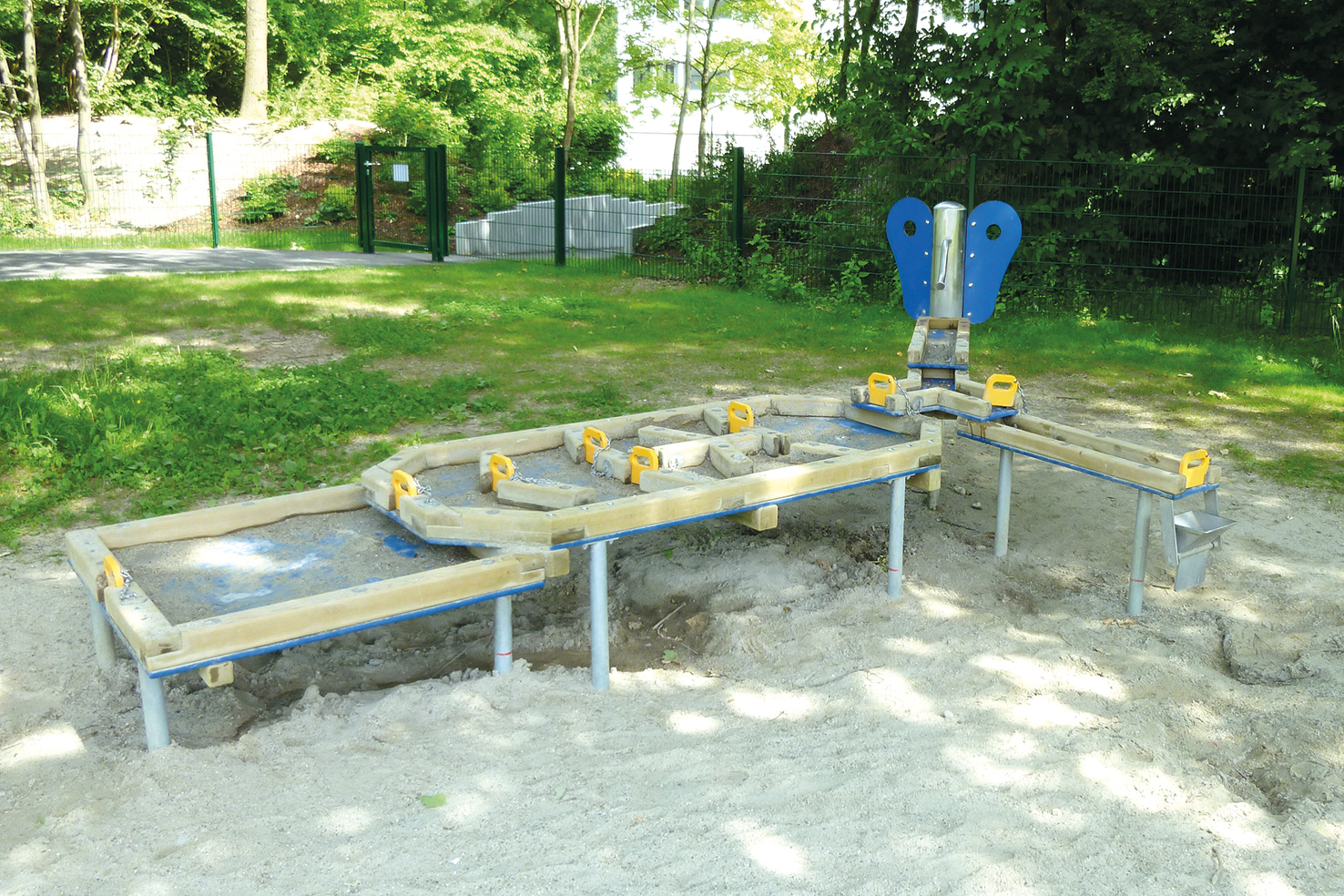

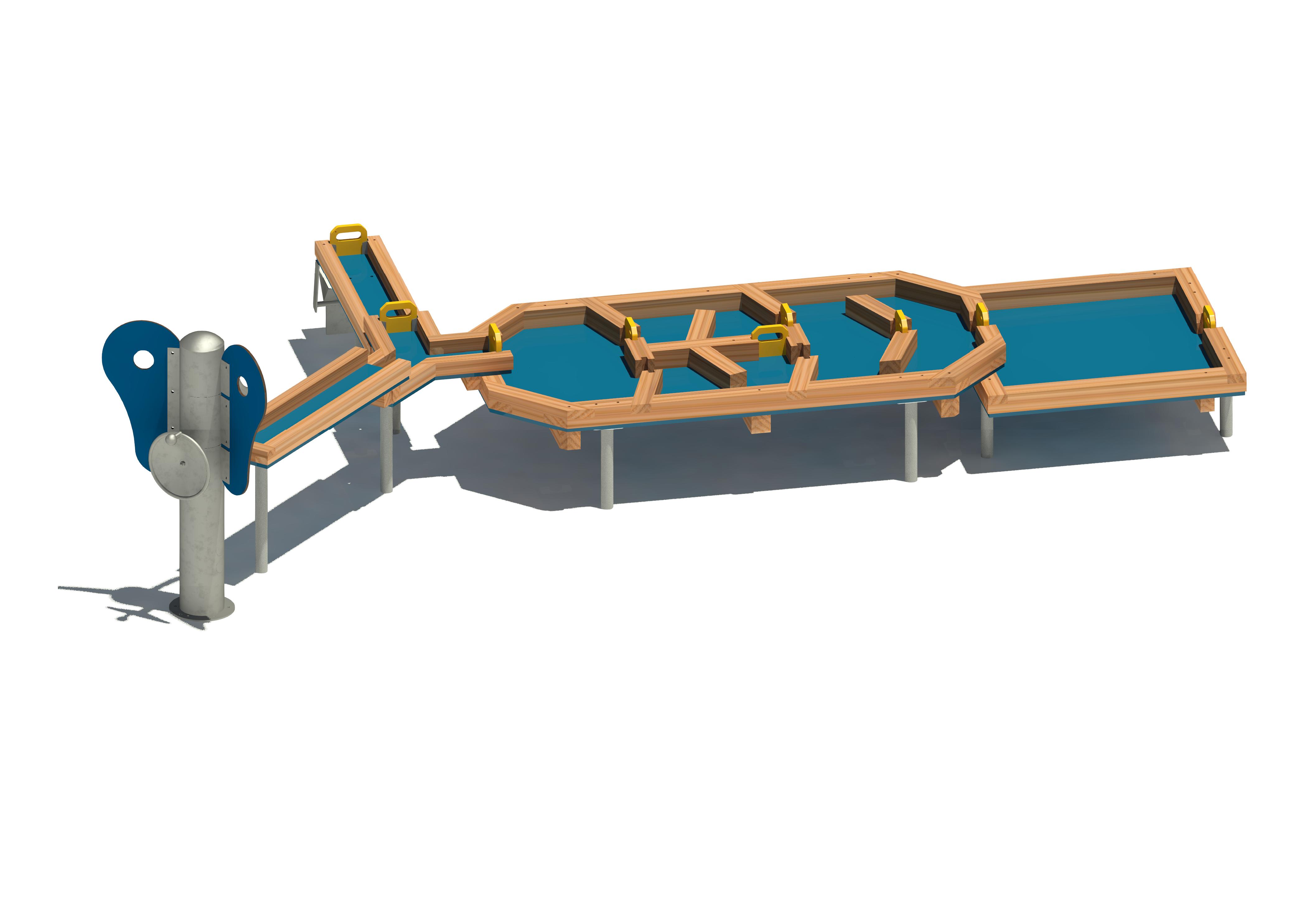

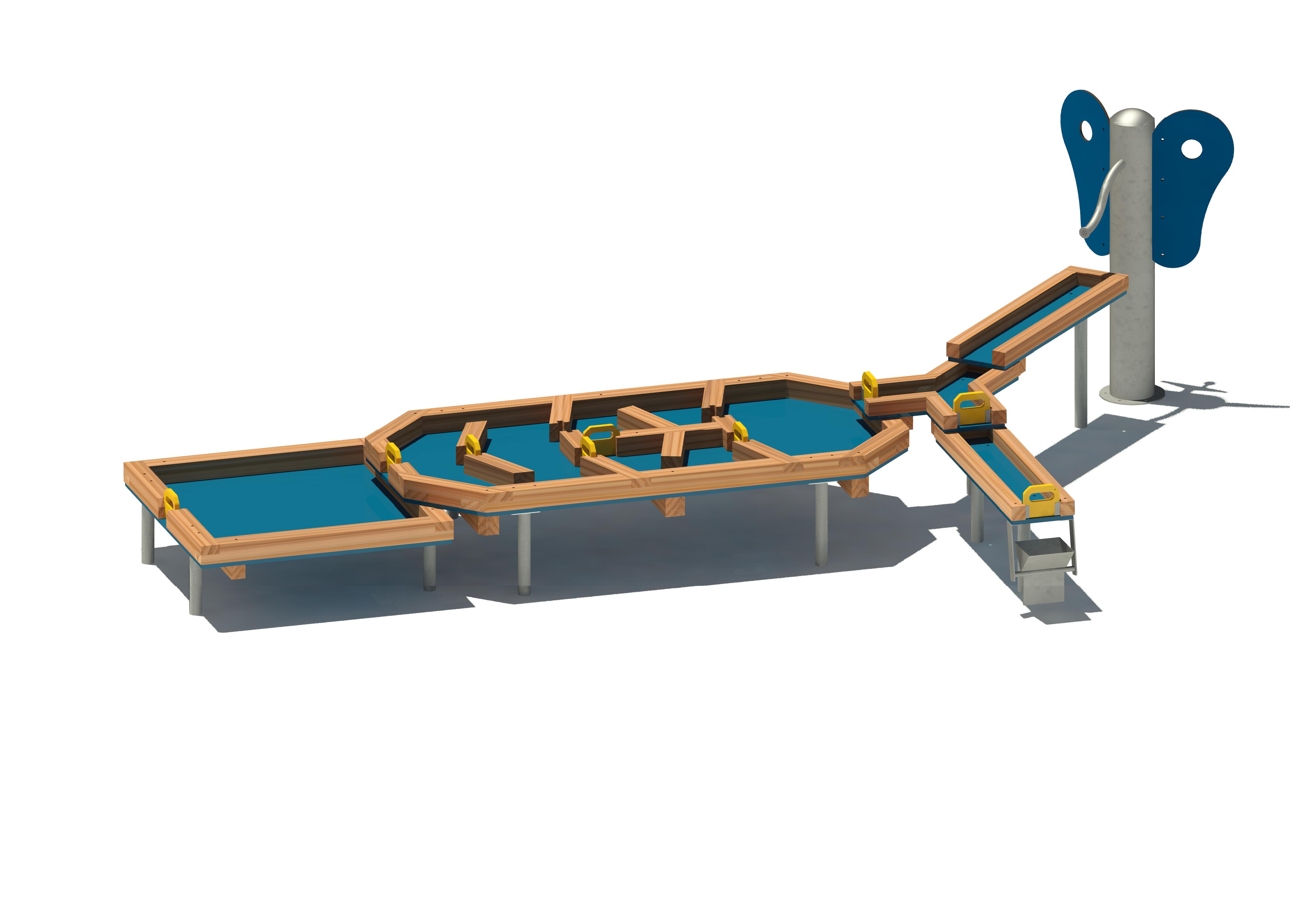

EM-E10-2060-G1-S5-F3
Wählen Sie Ihre Variante:
| Gerätetyp: | Kombiniertes Gerät |
|---|---|
| Spielschwerpunkt: | Wasser |
| Bauserien: |
 |
| Einsatzbereich: |
  |
| Empfohlene Altersklasse: | Besonders geeignet für Kinder ab 3 Jahren |
| Platzbedarf: |
Länge:
730 cm Breite: 691 cm |
| Gerätegröße: |
Länge:
429 cm Breite: 356 cm Höhe: 116 cm |
| Prüfgrundlage: | TÜV-Product-Service geprüft nach EN 1176 |
| Eignung & Funktion: |
    |
| Montageaufwand: |
Anzahl Monteure:
2 Zeitaufwand je Monteur: 160 Min. |
| Fundamentangaben: |
Fundamente (bauseits):
13 Maximale Aushubtiefe: 85 cm Betonbedarf: 0,74 m³ |
| Größtes Bauteil: |
Länge:
200 cm Breite: 100 cm Höhe: 20 cm |
| Schwerstes Bauteil: | 50 kg |
| Freie Fallhöhe: | 53 cm |
| Aufprallfläche: | 31,30 m² |
| Bodenart: | Spielplatz: Anforderungen für Deutschland & Europa |
| Farbschema HPL-Platten: |
 |
| Farbschema PE: |
  |
Standpfosten: Stahl, feuerverzinkt
° Rundrohr Ø 48,3 mm
Schnittholz Fichte kernfrei, kesseldruckimprägniert
Gründung G1: zum Einbetonieren
Bestandteile:
> Wasserpumpe Jumbo 1915 (EM-E-1915-G5-V8-H)
> Wasserrinne 199-3, 25 cm (EM-E10-199-3-*), 1-seitig geöffnet, Beckenrandhöhe 58 cm
> Y-Verteiler 199-5, 25 cm (EM-E10-199-5-*), 2-seitig geöffnet, 2 Wasserschieber 1981 klein (EM-E10-1981-PE), Beckenrandhöhe 51 cm
> Labyrinth-Tisch 1945 (EM-E10-1945-*), 5 Wasserschieber 1981 klein (EM-E10-1981-PE), Beckenrandhöhe 43 cm
> Matschtisch 194, 4-eckig (EM-E10-194-*), 1-seitig geöffnet, 1 Wasserschieber 1981 klein (EM-E10-1981-PE), Beckenrandhöhe 33 cm
> Wasserrinne 199-3, 25 cm (EM-E10-199-3-*), 1-seitig geöffnet, 1 Wasserschieber 1981 klein, Beckenrandhöhe 43 cm, Wasserkippe 1969 (EM-E10-1969-V8)
HINWEIS:
> Wir empfehlen Ihnen, sich zusätzlich bei Ihrem zuständigen Trinkwasserversorger über die örtlichen Bestimmungen für die Verwendung von Wasserpumpen auf Spielplätzen zu informieren.
HINWEIS zur Frostperiode:
> Bitte vor Beginn der Frostperiode die Vorgaben der aktuellen Montage- und Wartungsanleitung beachten!
HINWEIS zur Verlegung von Wasserschlauch (und bzw. oder Steuerleitung, wenn im Lieferumfang enthalten):
> Um die notwendige Entleerung des kompletten Wasserführenden Systems in der Frostperiode zu gewährleisten, muss das Leerrohr für den Wasserschlauch (und bzw. oder die Steuerleitung) von den Entnahmestellen bis zum Übergabeschacht in einem Gefälle von mindestens 1 % (das entspricht einem Höhenunterschied von ca. 1 cm auf eine Länge von 1 m) fachgerecht verlegt werden. Die Schachttiefe hängt von der größten Entfernung einer Wasserausgabestelle zum Übergabeschacht und dem erstellten Gefälle ab. Bitte hierzu den aktuellen Fundamentplan beachten!
Bauserie 10
BAUKASTEN: Unsere Bauserie 10 ist ein Baukastensystem. Mit Rinnen, Tischen und vielen Wasserspiel-Bauteilen lassen sich Wassermatschanlagen erstellen.
FUNKTION: Die verschiedenartigen Rinnen und Tische bieten mit vielen Staumöglichkeiten ein Forum zum Wassermatschen.
KONSTRUKTIONSART: Die 18 mm PE Grundplatten von Rinnen und Tischen werden mit Holzumrandung versehen. Die Standpfosten sind aus Metallrundrohr Ø 48,3 mm.
MATERIAL: Die Böden von Rinnen und Tischen fertigen wir aus durchgefärbtem PE. Die Holzumrandungen sind wahlweise aus naturbelassener Lärche oder Eiche, oder kesseldruckimprägniert in Fichte erhältlich. Die Standpfosten sind aus feuerverzinktem Stahl, bei Umrandungen mit Eiche aus Edelstahl.
EINSATZ (ORT,SPEZIALITÄTEN): Wassermatschen ist ein Spiel, das viele Sinne anspricht und speziell für die taktile Entwicklung unsere Kinder sehr wichtig ist. Die Wassermatschanlagen eignen sich optimal für Kindergärten und den öffentlichen Spielplatz.
BESONDERHEITEN: Tische und Rinnen werden kaskadenartig abgetreppt, so dass sich ein Becken in das nächst tieferliegende entleert. Wir haben verschiedenste Ausführungen von Wasserpumpen im Programm, zum Beispiel mit und ohne Spülautomatik oder Verteilerpumpen, bei denen durch Umschalten an der Pumpe andere Wassersäulen (Auslässe) Wasser speien.
OPTIK: Die witterungsbeständigen PE-Böden sind in den kindgerechten Grundfarben Gelb, Grün, Rot und Blau erhältlich. Dadurch entstehen kunterbunte, farbenfrohe Anlagen. Die Holzumrandungen sind visuell aber auch haptisch ansprechend.
