EM-E-1931-G5-V8

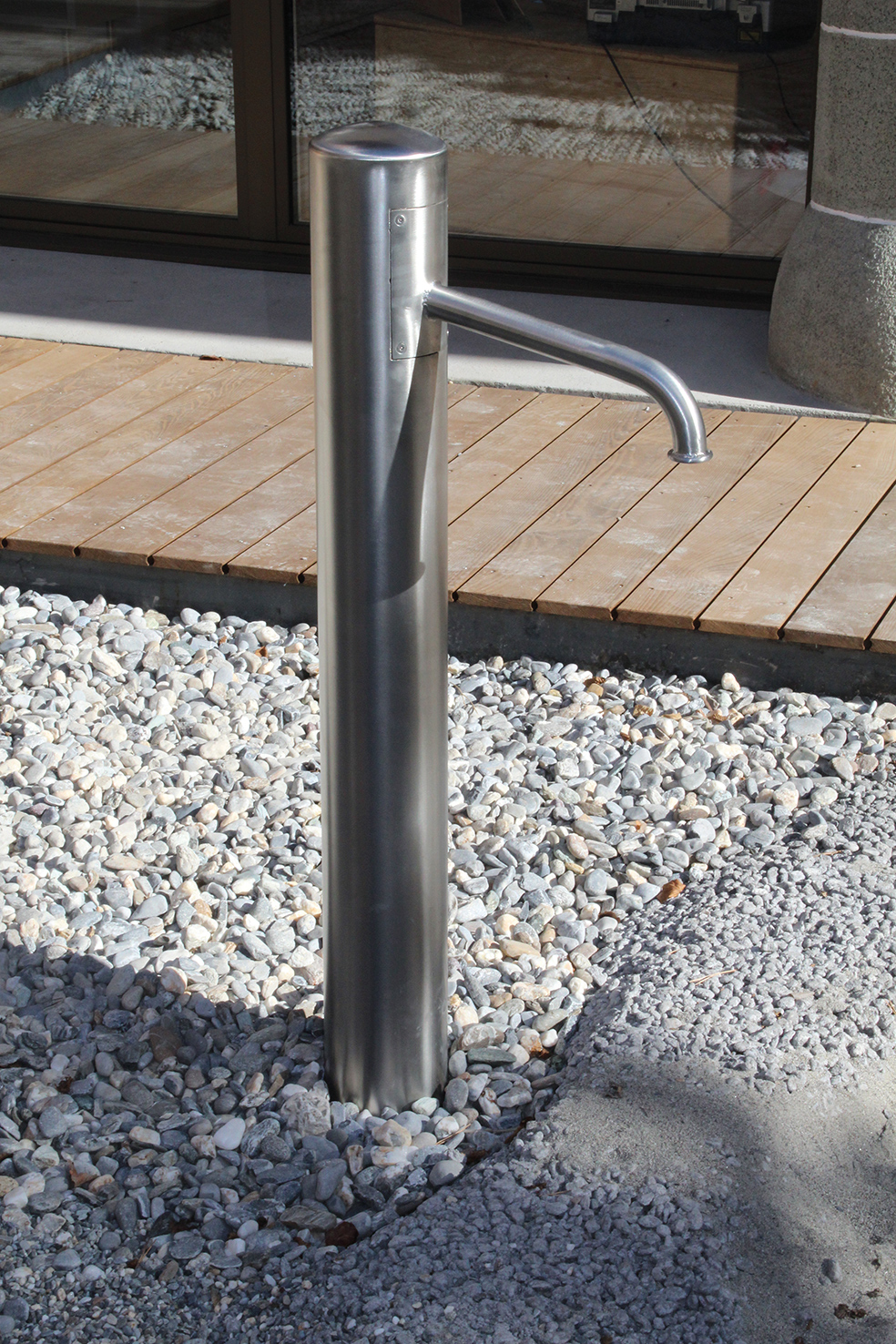

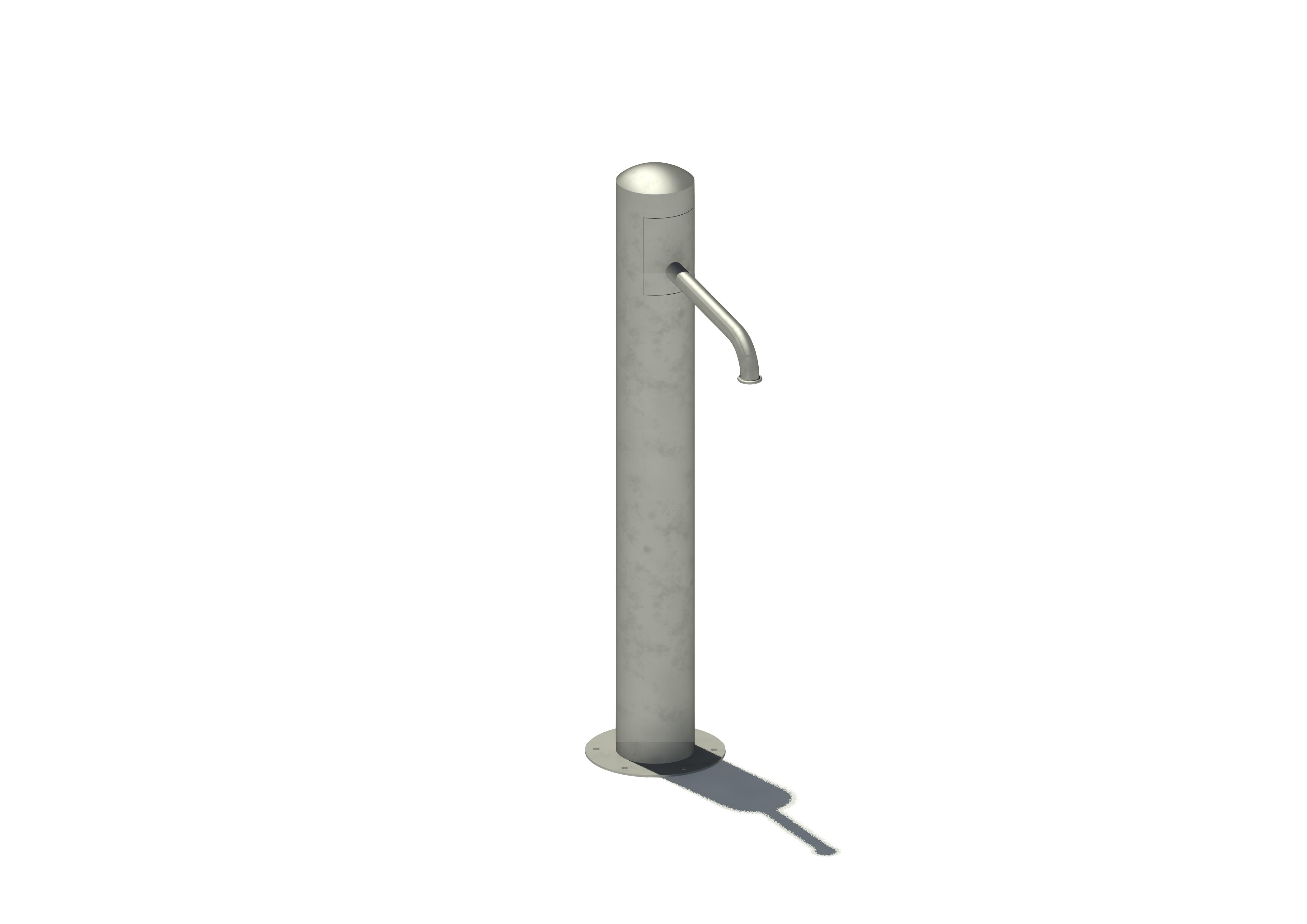

Die Bilder werden beispielhaft für alle Varianten gezeigt.
Wählen Sie Ihre Variante:
Preis auf Anfrage
| Gründung: | Zum Einbetonieren mit Montageflansch |
|---|---|
| Gerätetyp: | Einzelgerät |
| Spielschwerpunkt: | Wasser |
| Einsatzbereich: |
   |
| Empfohlene Altersklasse: | Besonders geeignet für Kinder ab 3 Jahren |
| Platzbedarf: |
Länge:
320 cm Breite: 320 cm |
| Gerätegröße: |
Länge:
50 cm Breite: 25 cm Höhe: 114 cm |
| Prüfgrundlage: | TÜV-Product-Service geprüft nach EN 1176 |
| Eignung & Funktion: |
  |
| Montageaufwand: |
Anzahl Monteure:
2 Zeitaufwand je Monteur: 30 Min. |
| Fundamentangaben: |
Fundamente (bauseits):
1 Maximale Aushubtiefe: 70 cm Betonbedarf: 0,14 m³ |
| Größtes Bauteil: |
Länge:
115 cm Breite: 50 cm Höhe: 25 cm |
| Schwerstes Bauteil: | 20 kg |
| Freie Fallhöhe: | 0 cm |
| Aufprallfläche: | 8,00 m² |
| Bodenart: | Spielplatz: Anforderungen für Deutschland & Europa |
Bei allen Werten handelt es sich um Circa-Angaben. Inhalte der Downloads können zum Zeitpunkt der Auslieferung abweichen.
Montageflansch, zum Einbetonieren
Gründung G5: zum Einbetonieren
Bestandteile:
zum Anschluß an einer Verteilerpumpe (EM-E-1917-* bzw. EM-E-1918-*), maximaler Abstand 30 m
Höhe Wasserauslass ca. 84 cm
Elektrobauteile geprüft nach EN 60335-1 und EN 62233
> Basispumpe, Edelstahl
° Säulenfuß: Edelstahlrundrohr Ø 139,7 mm
° Wasserauslass mit Sieb: Edelstahlrundrohr Ø 33,7 mm
° Schmutzfänger (Filter)
° automatischer Ventilverschluss durch wartungsfreie Magnetventiltechnik, Ansteuerung mit Niederspannung
° keine Restwasserbildung im Pumpeninneren (keine Bakterienbildung)
° Öl-/ fettfreie Bauteile (trinkwassergeeignet)
> Montageflansch, Edelstahl
> Montageflanschabdeckung, Edelstahl, Ø 250 mm (EM-Z-6150)
HINWEIS:
> Nur in Kombination mit einer Verteilerpumpe verwendbar.

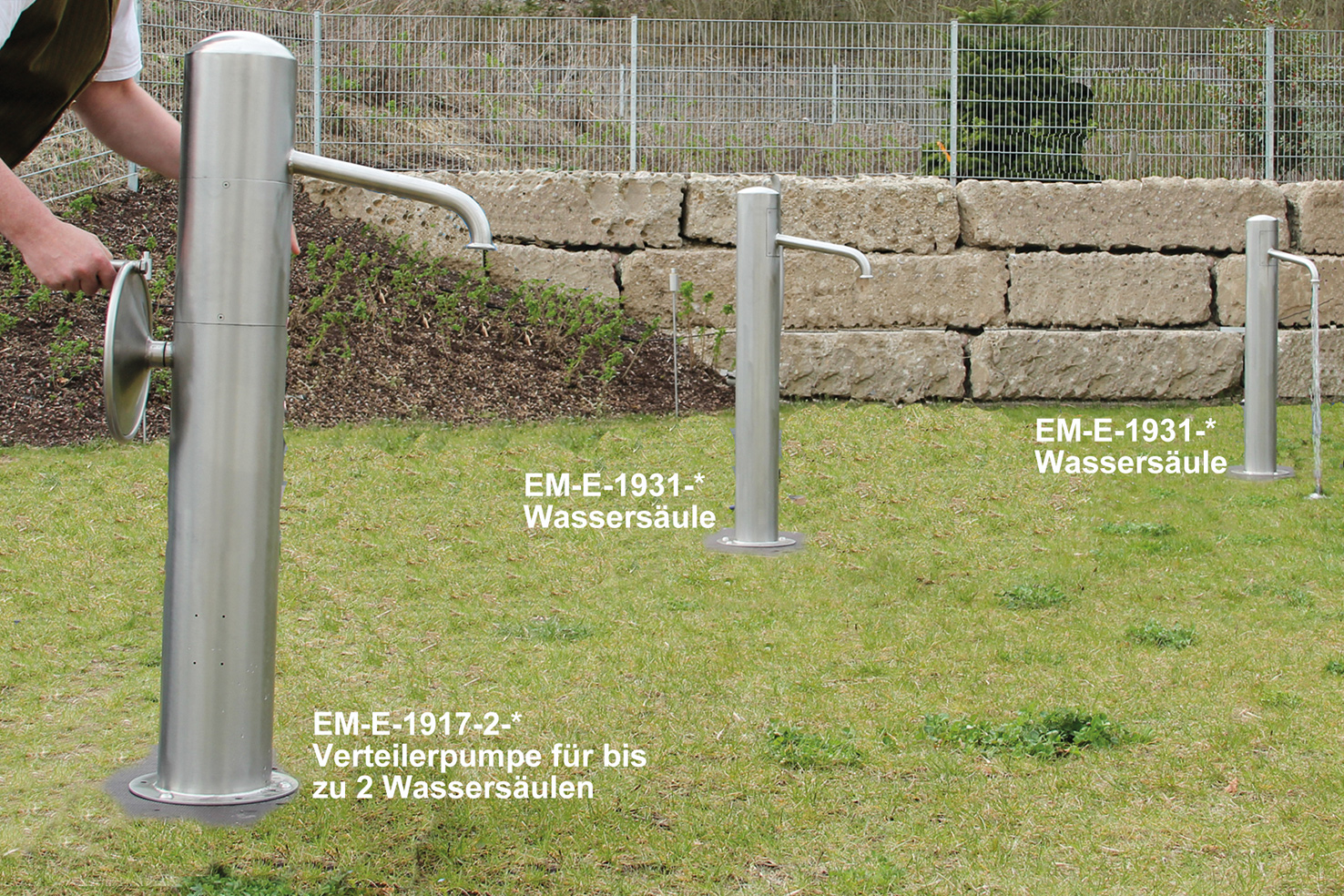

> Zum Anschluss der Wassersäule EM-E-1931-* an eine Verteilerpumpe EM-E-1917-* oder EM-E-1918-* ist die Anschlusskombination EM-E-1905 erforderlich.
> Bei 1,5 bar Druck beträgt die abgegebeneWassermenge ca. 5,5 l/min.
Gründung G5: zum Einbetonieren
Bestandteile:
zum Anschluß an einer Verteilerpumpe (EM-E-1917-* bzw. EM-E-1918-*), maximaler Abstand 30 m
Höhe Wasserauslass ca. 84 cm
Elektrobauteile geprüft nach EN 60335-1 und EN 62233
> Basispumpe, Edelstahl
° Säulenfuß: Edelstahlrundrohr Ø 139,7 mm
° Wasserauslass mit Sieb: Edelstahlrundrohr Ø 33,7 mm
° Schmutzfänger (Filter)
° automatischer Ventilverschluss durch wartungsfreie Magnetventiltechnik, Ansteuerung mit Niederspannung
° keine Restwasserbildung im Pumpeninneren (keine Bakterienbildung)
° Öl-/ fettfreie Bauteile (trinkwassergeeignet)
> Montageflansch, Edelstahl
> Montageflanschabdeckung, Edelstahl, Ø 250 mm (EM-Z-6150)
HINWEIS:
> Nur in Kombination mit einer Verteilerpumpe verwendbar.
> Zum Anschluss der Wassersäule EM-E-1931-* an eine Verteilerpumpe EM-E-1917-* oder EM-E-1918-* ist die Anschlusskombination EM-E-1905 erforderlich.
> Bei 1,5 bar Druck beträgt die abgegebeneWassermenge ca. 5,5 l/min.
