EM-S-17700-G1-F3-F3-AR1H1

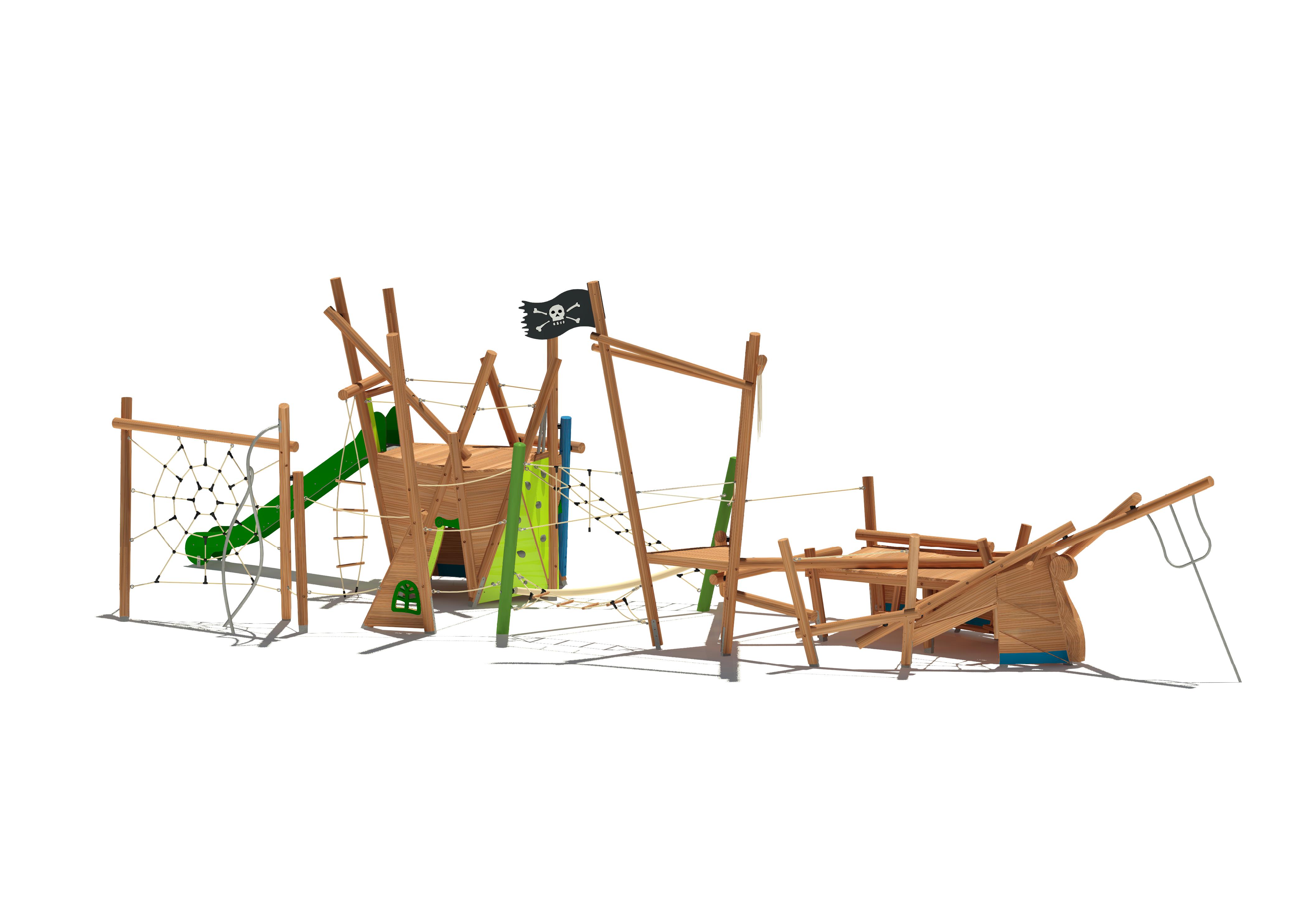

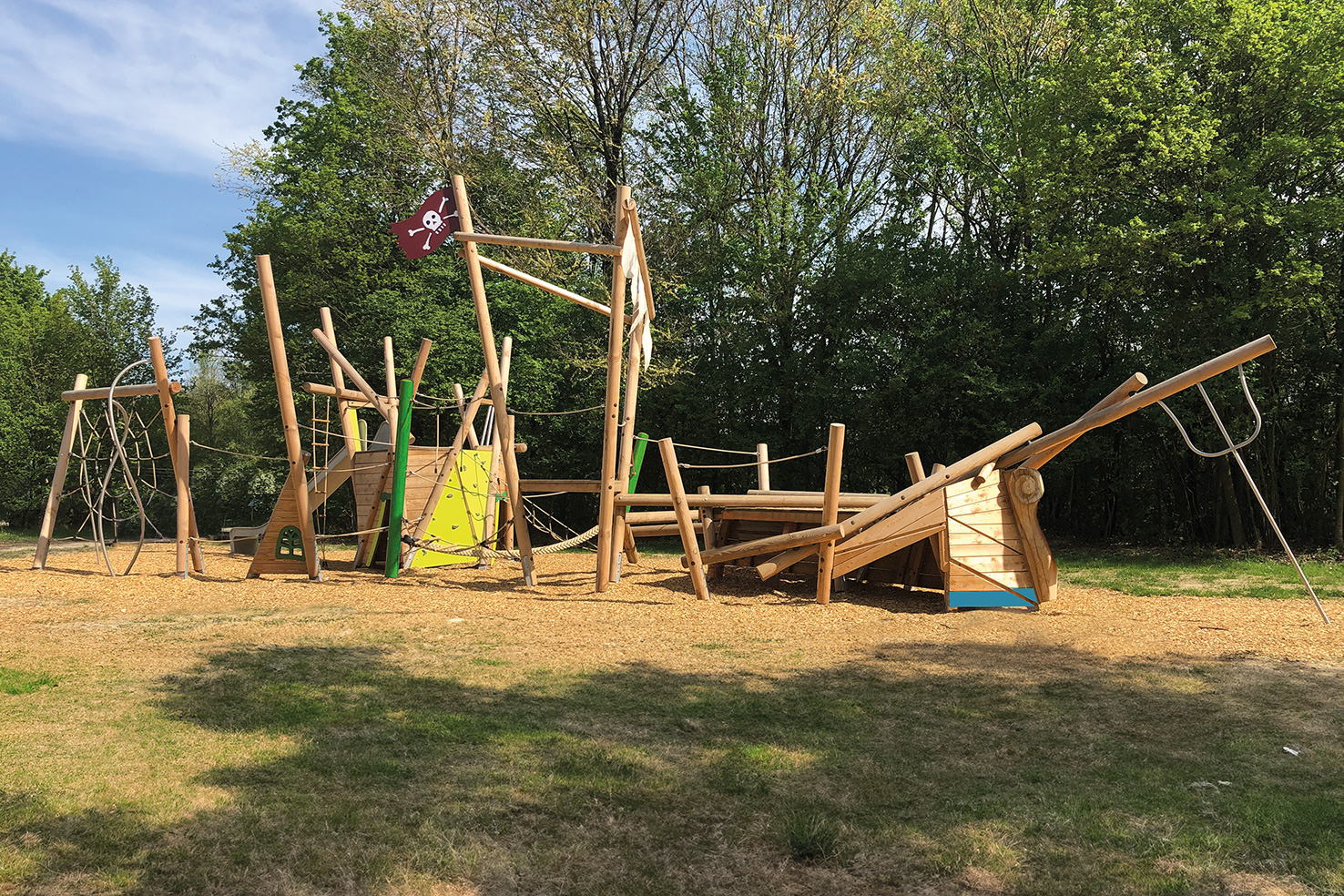

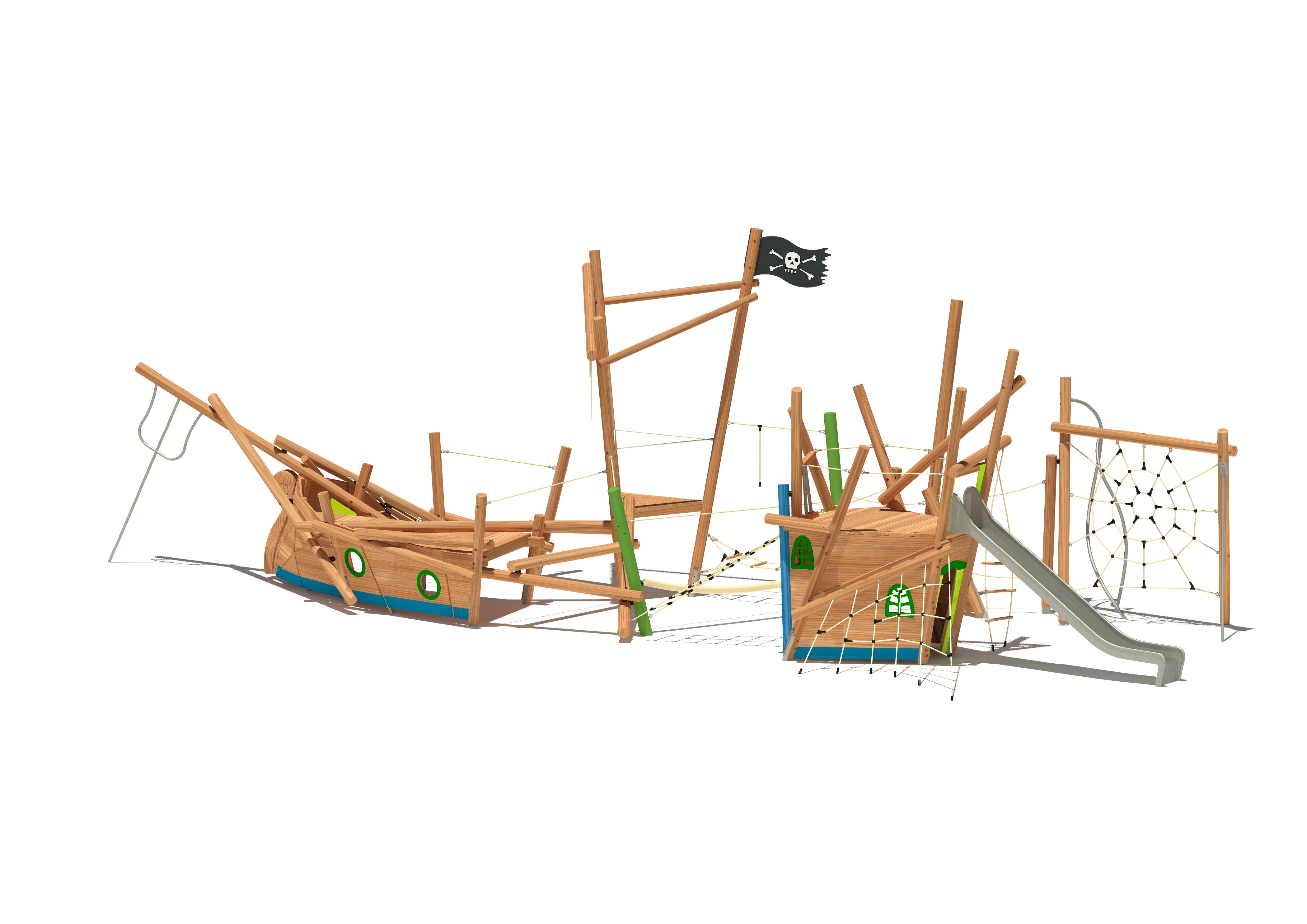

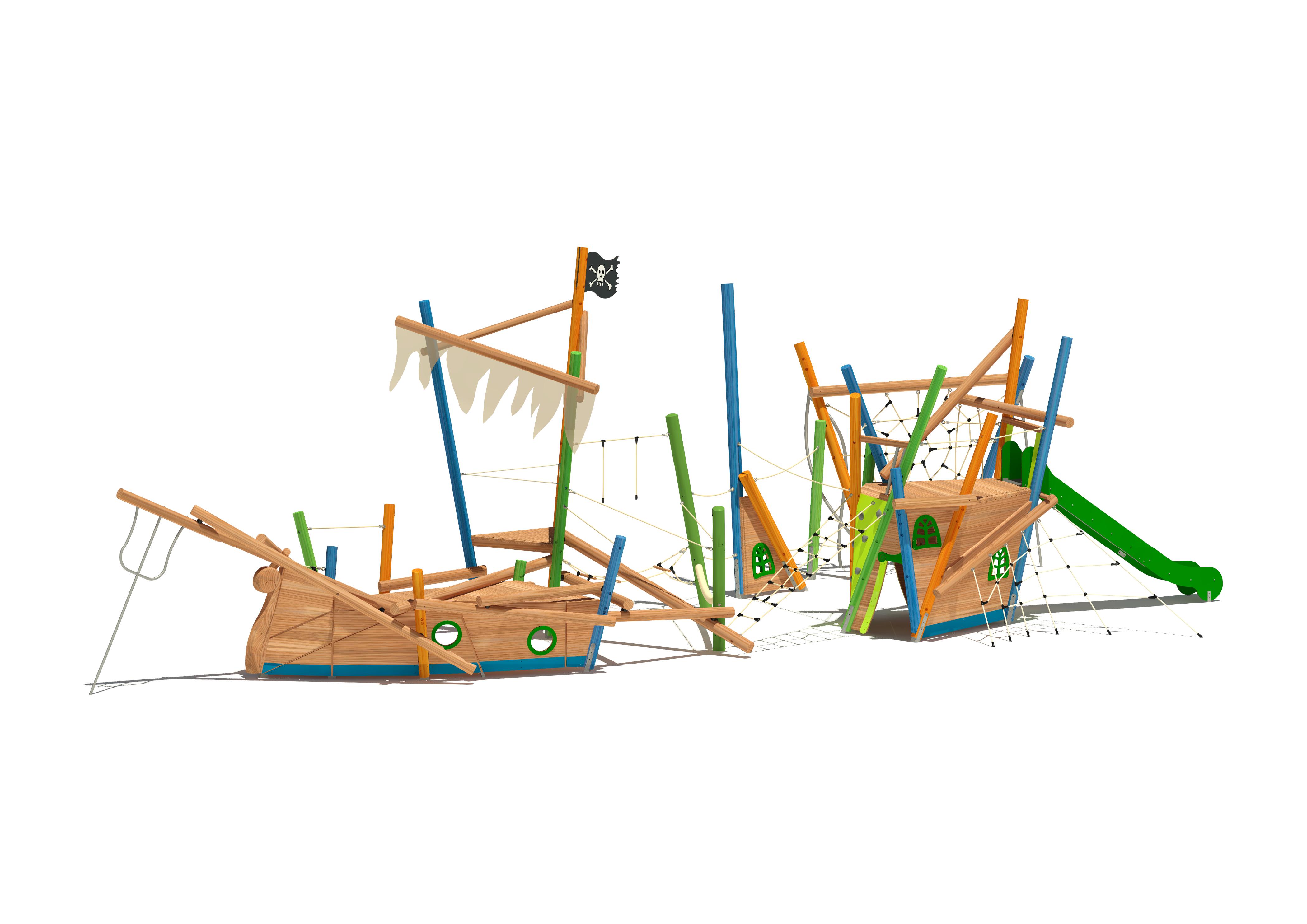

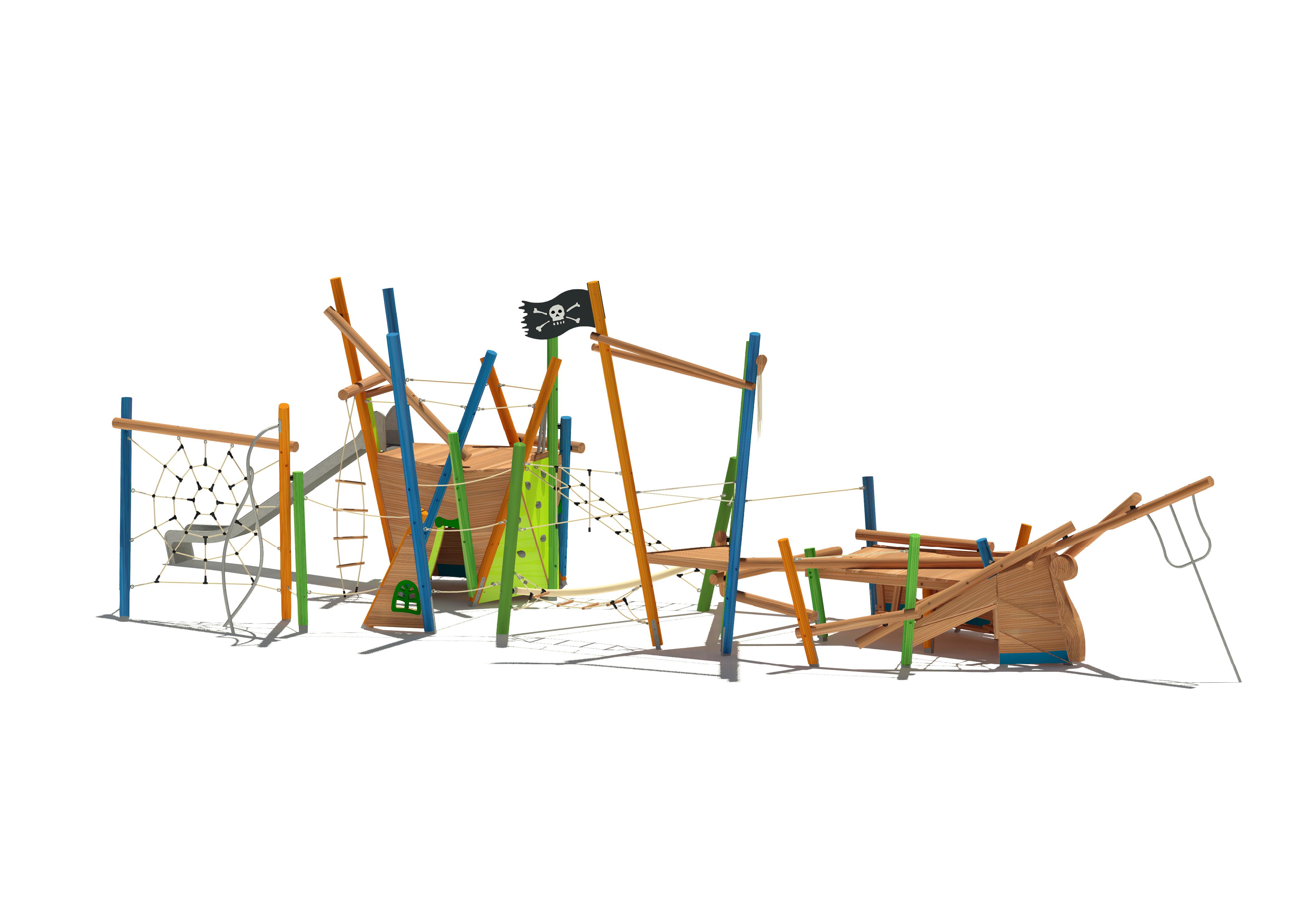

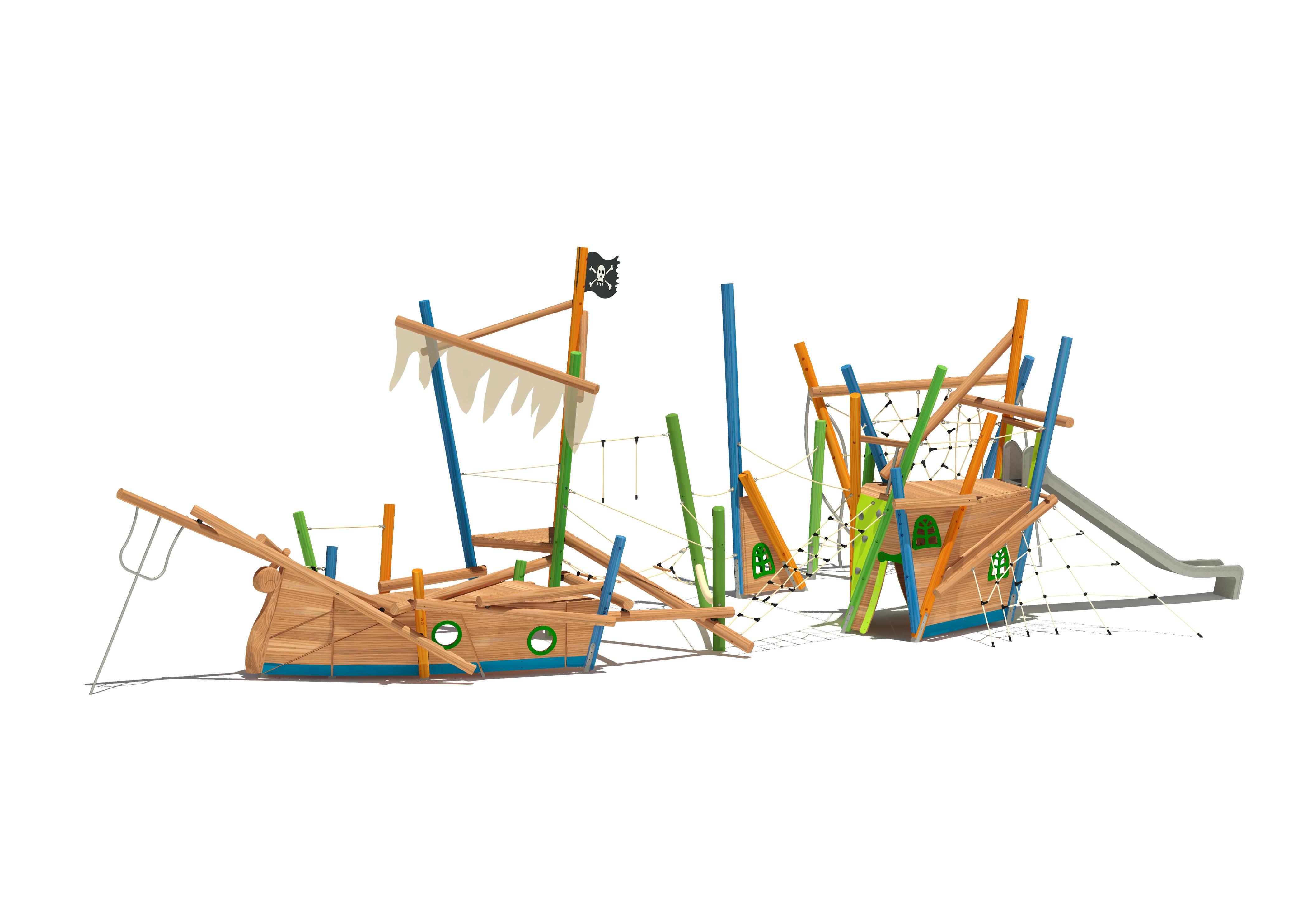

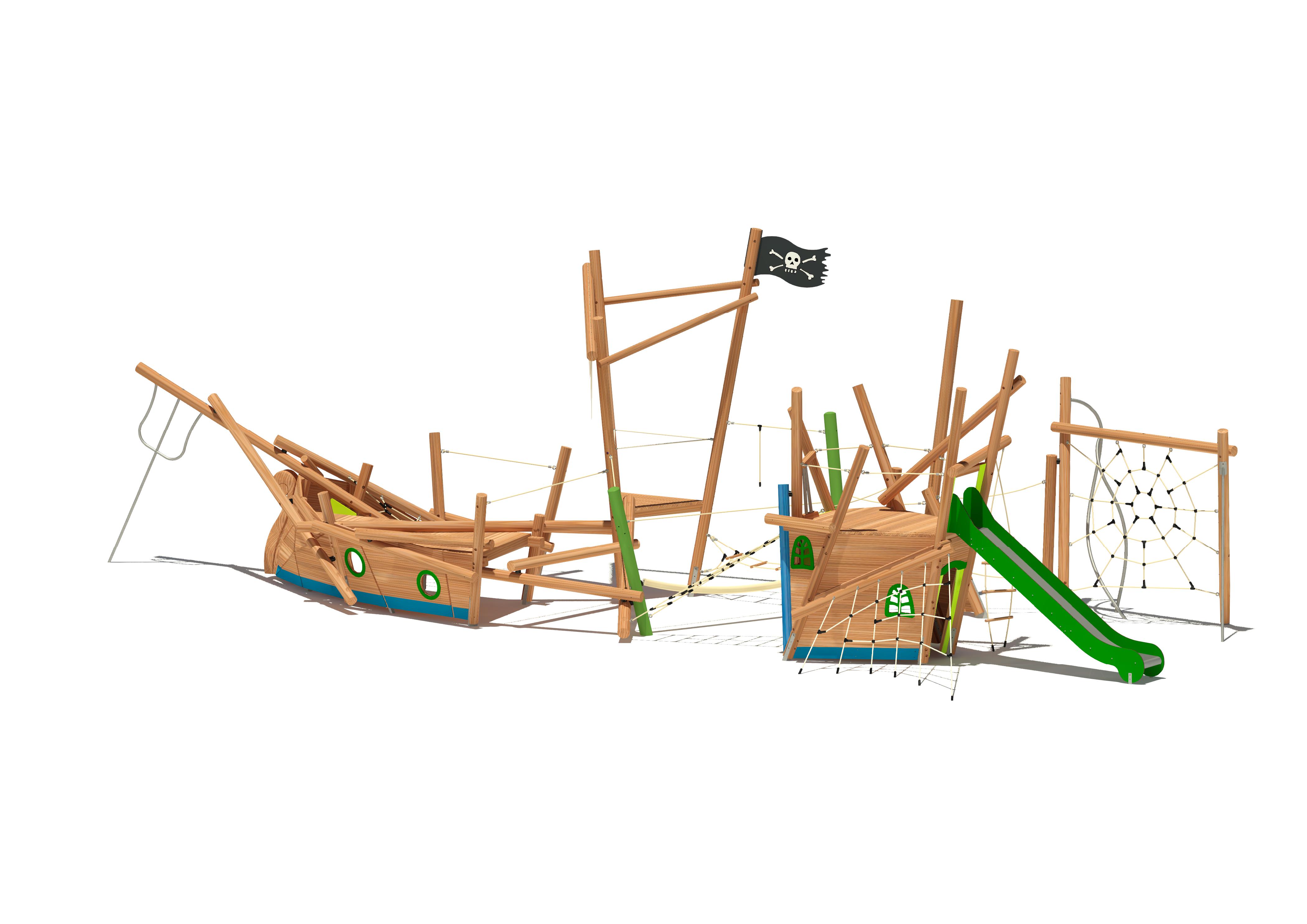

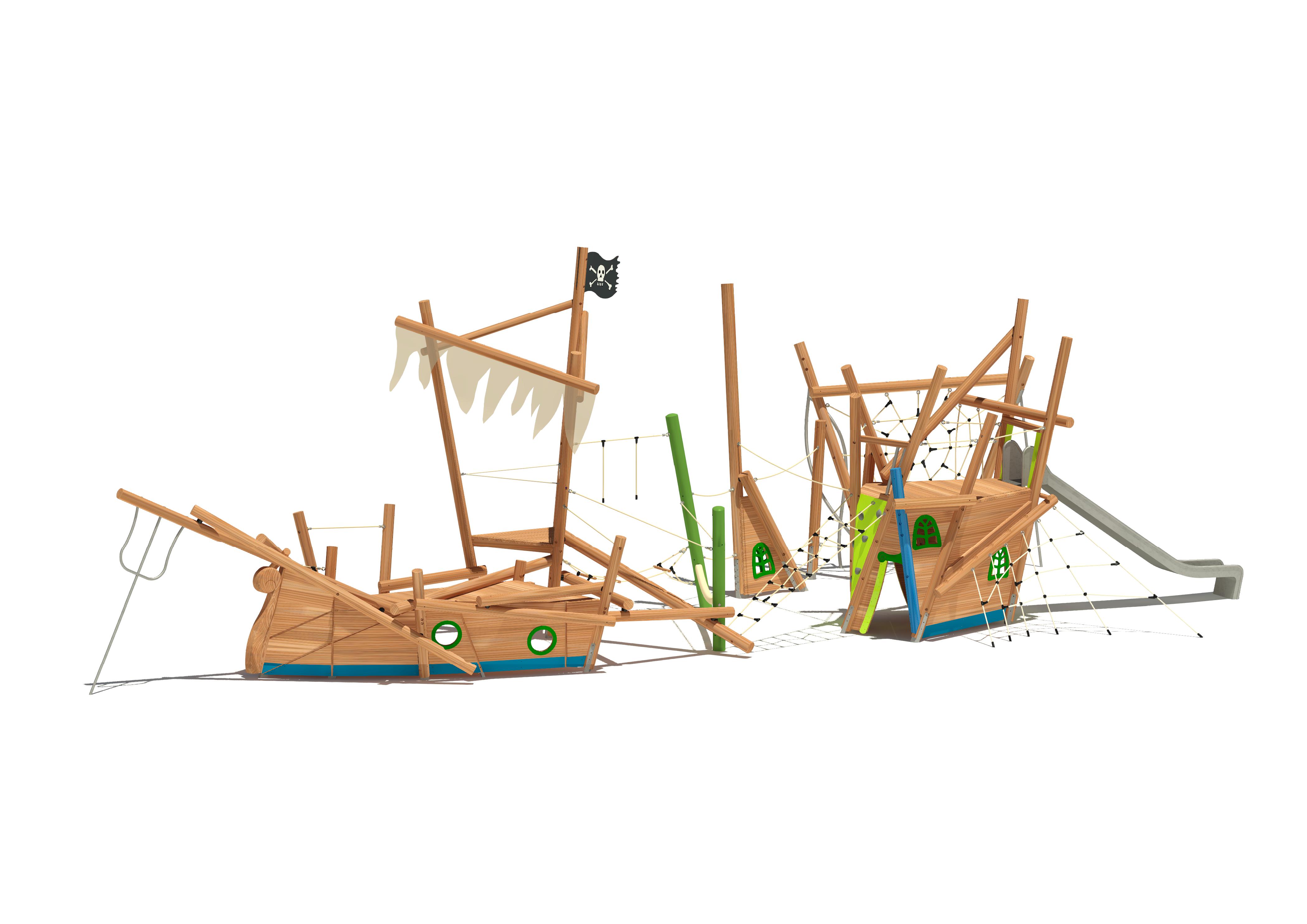

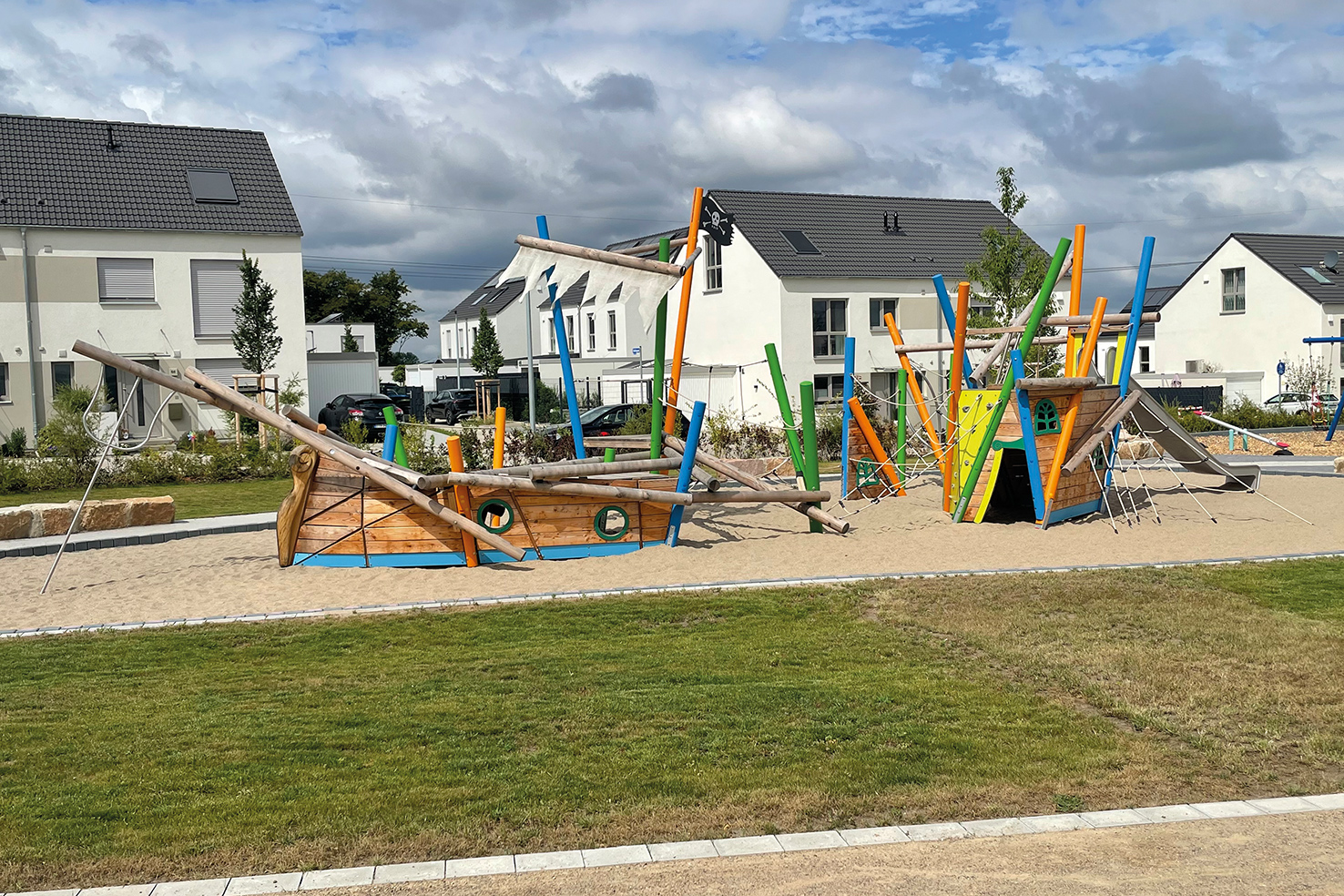

Die Bilder werden beispielhaft für alle Varianten gezeigt.
Wählen Sie Ihre Variante:
Preis auf Anfrage
| Gerätetyp: | Spielkombination |
|---|---|
| Spielschwerpunkt: | Multifunktional |
| Themenwelten: | Schifffahrt / Piraten |
| Einsatzbereich: |
 |
| Empfohlene Altersklasse: | Besonders geeignet für Kinder ab 6 Jahren |
| Platzbedarf: |
Länge:
2039 cm Breite: 1038 cm |
| Gerätegröße: |
Länge:
1642 cm Breite: 701 cm Höhe: 481 cm |
| Prüfgrundlage: | TÜV-Product-Service geprüft nach EN 1176 |
| Eignung & Funktion: |
       |
| Montageaufwand: |
Anzahl Hebegerät:
1 Anzahl Monteure: 3 Zeitaufwand je Monteur: 960 Min. |
| Fundamentangaben: |
Fundamente (bauseits):
32 Maximale Aushubtiefe: 90 cm Betonbedarf: 7,48 m³ |
| Größtes Bauteil: |
Länge:
640 cm Breite: 230 cm Höhe: 265 cm |
| Schwerstes Bauteil: | 800 kg |
| Freie Fallhöhe: | 266 cm |
| Aufprallfläche: | 140,40 m² |
| Bodenart: | Spielplatz: Anforderungen für Deutschland & Europa |
| Farbschema HPL-Platten: |
   |
| Farbschema Seilartikel: |
 |
| Farbschema Pulverbeschichtung: |
 |
Bei allen Werten handelt es sich um Circa-Angaben. Inhalte der Downloads können zum Zeitpunkt der Auslieferung abweichen.
Ihre gewählte Variante:
Standpfosten mit Pfostenschuhen: Rundholz Fichte kernfrei, kesseldruckimprägniert
° Ø 14 cm
Standpfosten am Mittelteil: Stahl, feuerverzinkt, mit spezieller, feinstrukturierter Pulverbeschichtung
° Ø 159 mm
Gründung G1: zum Einbetonieren
Hauptkomponenten: Rundholz/ Schnittholz Fichte kernfrei, kesseldruckimprägniert
° Geländerbohlen 7,5 x 7,5 cm
° Podestbodenbelag 3,5 x 9,5 cm, Unterkonstruktion: Rahmen 7,5 x 7,5 cm, Unterzüge 7,5 x 7,5 cm
Anbaurutschbahn HST: Seitenwangen HPL 15 mm, Rutschfläche Edelstahl 2 mm, Breite 50 cm, Anbauhöhe 175 cm
Bestandteile:
BUG
Bugkonstruktion, Podesthöhe Bugdeck 95 cm, Außenmaß ca. 400 x 420 cm
> einseitige, waagrechte Verkleidung, Brettschalung, 2 Bullaugen mit Umrandungsapplikation, HPL 10 mm, Sockelstreifen, HPL 10 mm
> Bugspriet, Rundholz Ø 14 cm
> Holzskulptur Motiv "Kiel", Eiche, handgearbeitete Holzskulptur am Bug des Schiffes montiert, naturbelassen
> schräge Kletter-/ Rutschstange „Dreizack des Poseidon“, Höhe ca. 270 cm, Edelstahl
° Edelstahlrundrohr Ø 42,4 mm
> schräges 3-Eck-„Lümmel“-Netz, Höhe ca. 50 : 135 cm, Herkulesmaterial
° Netz: Herkulesmaterial Ø 16 mm
> Bugform mit zahlreiche Balancierbalken offen strukturiert, Balancierüberstiege zum Mittelteil, Haltetaue, Herkulesmaterial
° Balken/ Balancierüberstiege: Rundholz Ø 14 cm
° Taue: Herkulesmaterial Ø 16 mm
MITTELTEIL
3-Eck-Spielturm „Ausguck“, trichterförmig zulaufend, Außenmaß ca. 145 x 125 cm
> 3 Segelquermasten, Segel „Geisterschiff“, PE-Gewebe, Fahne, HPL 10 mm, mit beidseitigem Aufkleber, Motiv „Los Knochos“
° Quermasten: Rundholz Ø 10/ 14 cm
> 3-seitig Geländertaue, Herkulesmaterial
° Taue: Herkulesmaterial Ø 16 mm
> schräger Steigstamm mit Trittkerben, Haltetau, Herkulesmaterial
° Rundholz Ø 14 cm
° Tau: Herkulesmaterial Ø 16 mm
> Laufflächentau Manilatau, Haltetau, Herkulesmaterial
° Laufflächentau: quadratgeflochtenes PP-Tauwerk 90 x 90 mm, Stahleinlage 12 mm
° Tau: Herkulesmaterial Ø 16 mm
> waagrechte Strickleiter, Herkulesmaterial, 2 senkrechte Haltetaue, Herkulesmaterial
° Sprossen: Hartholz, Taue: Herkulesmaterial Ø 16 mm
> Balanciertaue mit Haltetauen, Herkulesmaterial, in unterschiedlichen Höhen
° Taue: Herkulesmaterial Ø 16 mm
> 2-Bein-Stütze, Verkleidung, waagrechte Brettschalung, Fensterapplikation „Kogge“, HPL 10 mm
° Brettschalung 2,5 x 7,4 cm
> verdrehschiefes Spinnennetz, Höhe ca. 250 cm, Breite ca. 250 cm, Netz, Herkulesmaterial, schräge Stützstange, Edelstahl
° Netz: Herkulesmaterial Ø 16 mm
° Stützstange: Edelstahlrundrohr Ø 33,7 mm
° Querholz: Rundholz Ø 14 cm
> Kletter-/ Rutschstange „180°", Höhe ca. 280 cm, Edelstahl
° Edelstahlrundrohr Ø 42,4 mm
> schräges Kletternetz „trapezförmig“ [175], als Aufstieg zum Heck
° Netz: Herkulesmaterial Ø 16 mm
HECK
5-Eck-Spielturm „verdrehschief“: Podesthöhe 175 cm, Außenmaß ca. 200 x 230 cm
> 5 Geländertaue, Herkulesmaterial
° Taue: Herkulesmaterial Ø 16 mm
> Sprossenfüllung mit 2 Sprossen, Edelstahl
° Edelstahlrundrohr Ø 42,4 mm
> Kletterwand [175], HPL 10 mm
° Klettergriffe: verschiedene Größen, ca. 4-5 Stück je m², durchgängige Verschraubung, zusätzliche Sicherung durch dauerelastische Verklebung
° Routen: unterschiedliche Schwierigkeitsgrade
> verdrehte Strickleiter [175], Höhe ca. 275 cm, Herkulesmaterial
° Sprossen: Hartholz, Taue: Herkulesmaterial Ø 16 mm
° Bodenanker: Stahl, feuerverzinkt
° Querholz: Rundholz Ø 14 cm
> Anbaurutschbahn, seitliche Verkleidungen am Turm, HPL 10 mm
° Rutschfläche und Seitenwangen form- und kraftschlüssig verschraubt
° Auslaufbereich: Bodenanker: Stahl, feuerverzinkt, zum Aufdübeln
> schräges Kletternetz „trapezförmig“ [175], Herkulesmaterial, schräger Steigstamm mit Trittkerben
° Netz: Herkulesmaterial Ø 16 mm
° Bodenanker: Stahl, feuerverzinkt
° Steigstamm: Rundholz Ø 14 cm
> hohe Verkleidung, waagrechte Brettschalung, Eingangsapplikationen, HPL 10 mm
° Brettschalung, 2,5 x 16,0 cm
> hohe Verkleidung, waagrechte Brettschalung, Sockelstreifen, HPL 10 mm
° Brettschalung, 2,5 x 16,0 cm
> hohe Verkleidung, waagrechte Brettschalung, Eingangsapplikationen, HPL 10 mm
° Brettschalung, 2,5 x 16,0 cm
> hohe Verkleidung, waagrechte Brettschalung, Fensterapplikation „Kogge“, HPL 10 mm, Sockelstreifen, HPL 10 mm
° Brettschalung 2,5 x 7,4 cm
> hohe Verkleidung, waagrechte Brettschalung, Eingangsapplikationen, HPL 10 mm, Fensterapplikation „Kogge“, HPL 10 mm
° Brettschalung 2,5 x 7,4 cm
> HINWEIS:
> Bildhauerisch erstellte Holzskulpturen werden aus Vollholz handgefertigt. Jede Skulptur ist ein Unikat und kann von der Planzeichnung abweichen. Holz ist ein lebendiger Rohstoff – aufgrund von unterschiedlichen Reizen (Klima, Temperatur, Nässe…) werden Spannungsrisse entstehen. Unregelmäßigkeiten, Risse oder Äste sind produktspezifische Eigenschaften und kennzeichnen die Echtheit von Massivholz. Diese sind aus der Gewährleistung ausgeschlossen.
