EM-J4-8840-G1-FB3-F3-AR5V4
Wählen Sie Ihre Variante:
| Gerätetyp: | Spielkombination |
|---|---|
| Spielschwerpunkt: | Rutschentürme & Rutschen |
| Bauserien: |
 |
| Einsatzbereich: |
 |
| Empfohlene Altersklasse: | Besonders geeignet für Kinder ab 5 Jahren |
| Platzbedarf: |
Länge:
1198 cm Breite: 798 cm |
| Gerätegröße: |
Länge:
855 cm Breite: 492 cm Höhe: 877 cm |
| Prüfgrundlage: | TÜV-Product-Service geprüft nach EN 1176 |
| Eignung & Funktion: |
     |
| Montageaufwand: |
Anzahl Hebegerät:
1 Anzahl Monteure: 3 Zeitaufwand je Monteur: 590 Min. |
| Fundamentangaben: |
Fundamente (bauseits):
16 Maximale Aushubtiefe: 90 cm Betonbedarf: 2,51 m³ |
| Größtes Bauteil: |
Länge:
600 cm Breite: 288 cm Höhe: 252 cm |
| Schwerstes Bauteil: | 1400 kg |
| Freie Fallhöhe: | 270 cm |
| Aufprallfläche: | 62,00 m² |
| Bodenart: | Spielplatz: Anforderungen für Deutschland & Europa |
| Farbschema HPL-Platten: |
 |
| Farbschema Seilartikel: |
 |
| Farbschema Klettergriffe: |
   |
Standpfosten mit Pfostenschuhen des innenliegenden 6-Eck-Spielturms: Rundholz Fichte kernfrei, kesseldruckimprägniert
° Ø 16 cm

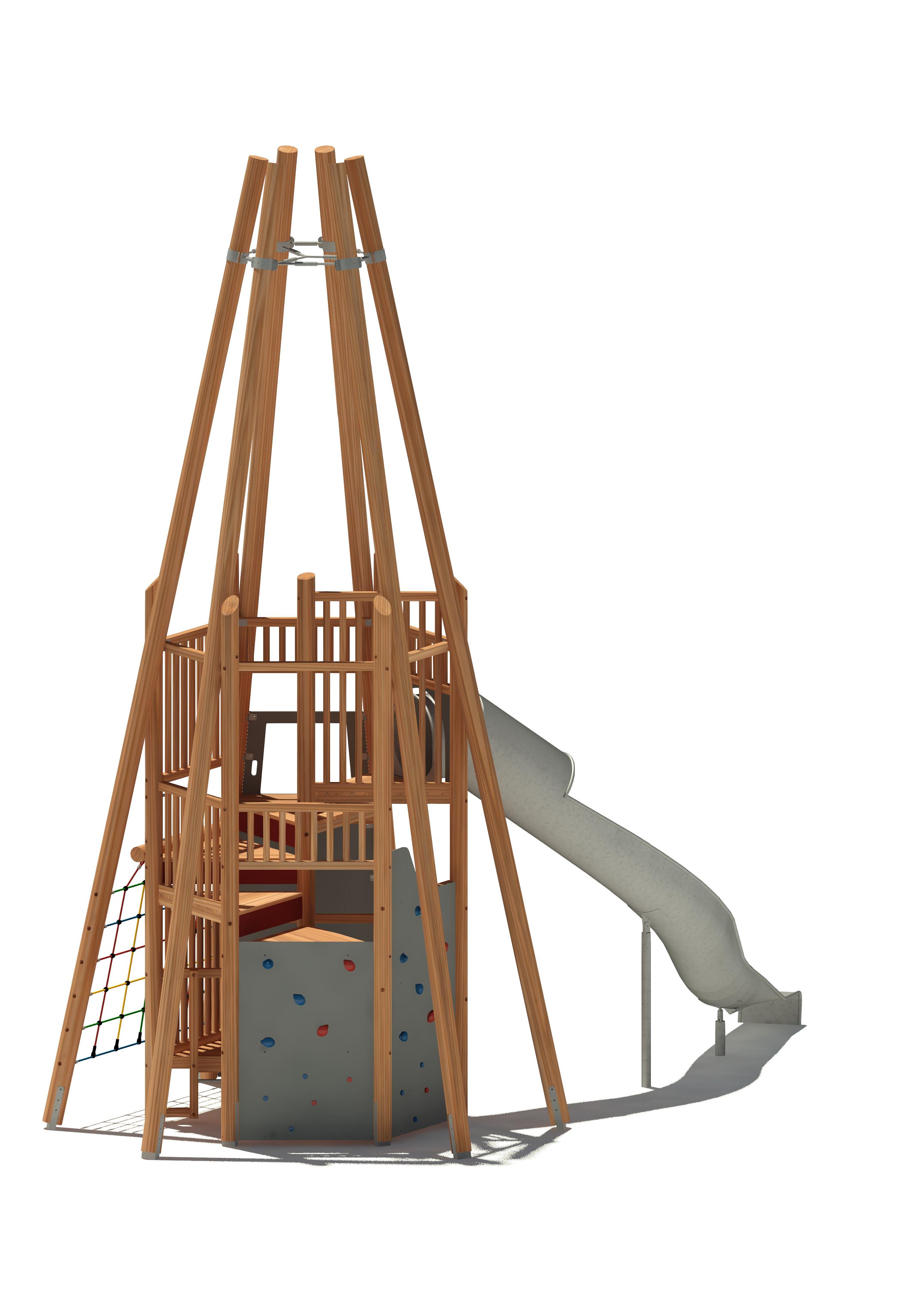

Außenstandpfosten mit Pfostenschuhen des Pyramidenturms: Rundholz Fichte Brettschichtholz, kesseldruckimprägniert
° Ø 18 cm
Gründung G1: zum Einbetonieren
Hauptkomponenten: Rundholz/ Schnittholz Fichte kernfrei, kesseldruckimprägniert
° Geländerbohlen, 7,5 x 7,5 cm
° Podestbodenbelag, 3,5 x 9,5 cm, Unterkonstruktion: Rahmen 7,5 x 7,5 cm, Unterzüge 7,5 x 7,5 cm
Anbau-Röhren-Schalen-Kurven-Rutschbahn Edelstahl: Röhre, Schale und Auslauf Edelstahl 2 mm, Röhre Ø 77 cm, Schalenbreite 62 cm, Anbauhöhe 300 cm
Bestandteile:
Außenstandpfosten, oben verbunden durch 6-Eck-Kranz, Stahl, feuerverzinkt
> Vorpodest, Podesthöhe 270 cm
6-Eck-Spielturm, mit Mittelstandpfosten, Wendelaufstieg mit 3-Eck-Podesten: Podesthöhen 60/ 90/ 120/ 150/ 180 /210/ 240/ 270/ 300 cm, Außenmaß 250 x 290 cm
> Leiteraufstieg [60]
° Holme 7,5 x 7,5 cm
° Sprosse: Edelstahlrundrohr Ø 33,7 mm, verdrehsicher eingebaut
> 8 Setzstufen, HPL 10 mm
> 8 x Geländersprossenfüllung
° Ober-/Untergurt 7,5 x 7,5 cm, Sprossen: Rundholz kernfrei Ø ca. 6 cm, verdrehsicher eingezapft
> senkrechtes Kletternetz [240] zwischen den Außenstandpfosten, Herkulesmaterial
° Netz: Herkulesmaterial Ø 16 mm
> geneigte Kletterwand [270], zwischen den Außenstandpfosten, HPL 15 mm
° Klettergriffe: verschiedene Größen, ca. 4-5 Stück je m², durchgängige Verschraubung, zusätzliche Sicherung durch dauerelastische Verklebung
° Routen: unterschiedliche Schwierigkeitsgrade
> Öffnungsbegrenzungsplatte mit Grifffräsungen über der Kletterwand. HPL 15 mm
> Anbau-Röhren-Schalen-Kurven-Rutschbahn, Verkleidungsplatte am Turm, HPL 10 mm
Rutschlänge ca. 540 cm
Gewicht ca. 125 kg
Bestandteile:
Einstieg Röhre
Gerade Röhre
Übergang Röhre – Schale mit Überhöhung
Linkskurve 45 Grad
Ende Überhöhung
Rutschenauslauf
Stützen zum Aufdübeln
> Kletterwand [150], Höhe ca. 220 cm, HPL 15 mm
° Klettergriffe: verschiedene Größen, ca. 4-5 Stück je m², durchgängige Verschraubung, zusätzliche Sicherung durch dauerelastische Verklebung
° Routen: unterschiedliche Schwierigkeitsgrade
> Kletterwand [180], HPL 15 mm
° Klettergriffe: verschiedene Größen, ca. 4-5 Stück je m², durchgängige Verschraubung, zusätzliche Sicherung durch dauerelastische Verklebung
° Routen: unterschiedliche Schwierigkeitsgrade
° HINWEIS:
° In dieser Ausführung nur in Deutschland lieferbar!
Bauserie 4
BAUKASTEN: Unsere Bauserie 4 ist ein modulares Gerätesystem, mit dem sich aus Spieltürmen und einer umfangreichen Auswahl an Anbauteilen und Brücken individuelle Spielkombinationen zusammenstellen lassen.
FUNKTION: Mit vielen Balancier- und Kletteranbauteilen und verschieden anspruchsvollen Brücken entstehen abwechslungsreiche Kletter-Balancieranlagen und in Kombination mit Rutschen und Rollenspielelementen multifunktionale Spielkombinationen.
KONSTRUKTIONSART: Alle Eckverbindungen von Podest- und Geländerrahmen führen wir in Schlitz-Zapfenkonstruktion aus. Die Befestigung erfolgt mit durchgängigen Edelstahlschrauben und innenliegenden Konstruktionswinkeln. Die Verwendung von Standpfosten mit rundem Querschnitt ermöglicht es, zusätzlich zu rechteckigen Podesten auch 3-eckige, 6-eckige oder Sonderformen anzufertigen. Die Boden- und Geländerrahmen verlaufen innenliegend. Die Standpfosten sind außen durchgehend und im Falle eines Austausches leicht zugänglich.
MATERIAL: Die Standpfosten sind in Rundholz oder Metallrohr erhältlich. Hauptkomponenten sind aus Holz gefertigt.
EINSATZ (ORT,SPEZIALITÄTEN): Dank der massiven Bauweise können hier große Spielkombinationen mit großflächigen Podesten gebaut werden - ideal für den Einsatz auf hoch frequentierten Spielplätzen oder Schulen. Spieltürme bzw. -podeste mit platzsparenden 3-Eck-Wendelaufstiegen bieten auch Kindergartenkindern einen leicht zu bewältigenden Aufgang.
BESONDERHEITEN: Beim 6-Eck-Spielturm mit Mittelpfosten kann mit einem Wendelaufstieg eine Rutscheinstiegshöhe von 450 cm erreicht werden. Im Sonderbau oder bei Anlagen im Hangverbau wird gerne auf die Bauserie 4 zurückgegriffen. Hohe, massive Spieltürme bis hin zu Pyramidentürmen können in dieser Serie optimal umgesetzt werden.
OPTIK: Die Standpfosten mit runden Querschnitten sind visuell außen durchgehend. Verschiedene Verkleidungsstile bieten viele Möglichkeiten für die individuelle Gestaltung.
