EM-J-050-190-G3-AR1V1

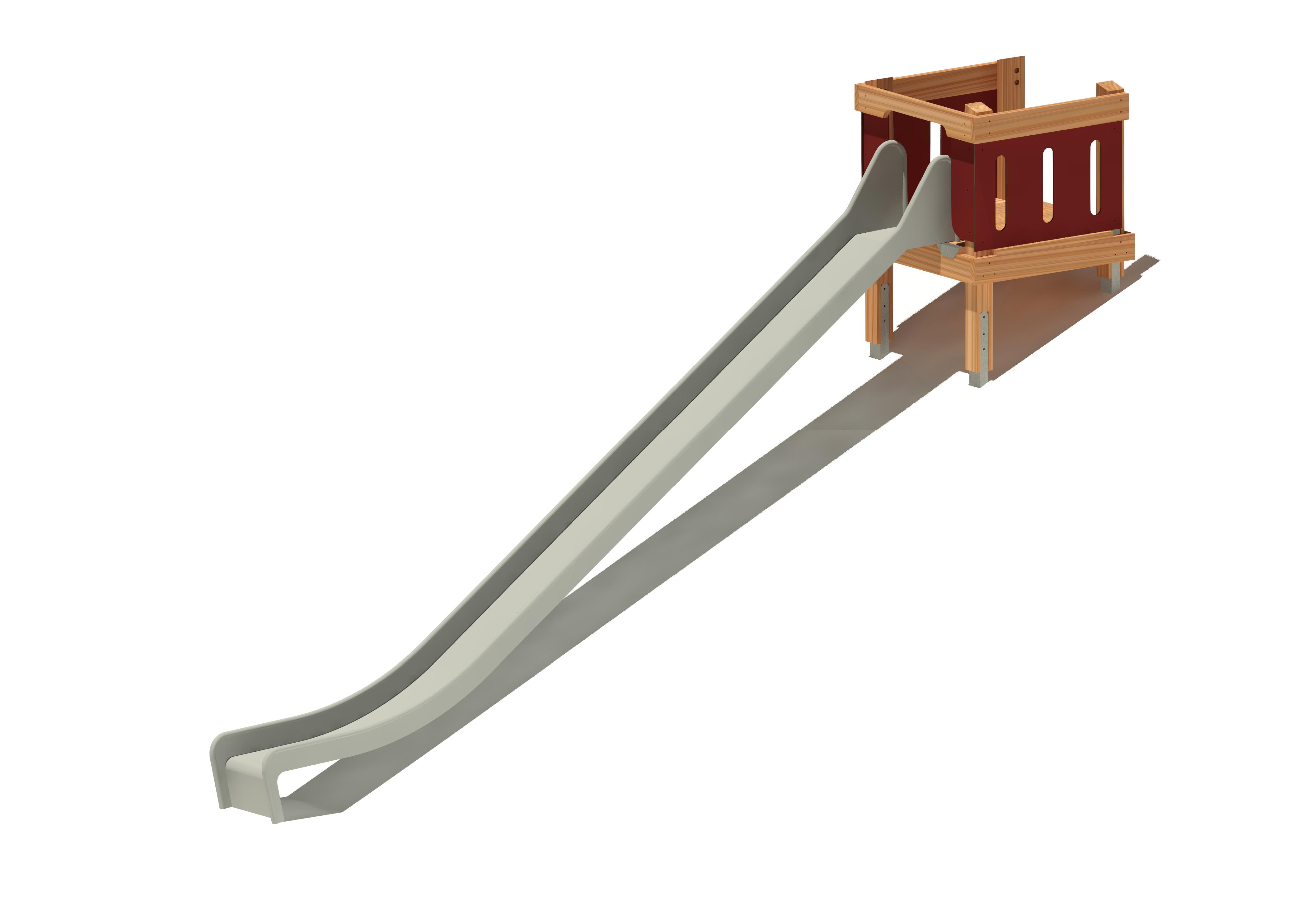

Die Bilder werden beispielhaft für alle Varianten gezeigt.
Wählen Sie Ihre Variante:
Preis auf Anfrage
Schalldämmung: | ohne |
---|---|
Gerätetyp: | Einzelgerät |
Spielschwerpunkt: | Rutschentürme & Rutschen |
Einsatzbereich: | |
Empfohlene Altersklasse: | Besonders geeignet für Kinder ab 3 Jahren |
Platzbedarf: |
Breite:
430 cm Länge: 551 cm |
Gerätegröße: |
Breite:
54 cm Höhe: 242 cm Länge: 351 cm |
Prüfgrundlage: | TÜV-Product-Service geprüft nach EN 1176 |
Eignung & Funktion: | |
Montageaufwand: |
Anzahl Hebegerät:
1 Anzahl Monteure: 2 Zeitaufwand je Monteur: 40 Min. |
Fundamentangaben: |
Betonbedarf:
0,09 m³ Fundamente (bauseits): 1 Maximale Aushubtiefe: 85 cm |
Größtes Bauteil: |
Breite:
55 cm Höhe: 80 cm Länge: 430 cm |
Schwerstes Bauteil: | 77 kg |
Freie Fallhöhe: | 190 cm |
Aufprallfläche: | 17,50 m² |
Bodenart: | Spielplatz: Anforderungen für Deutschland & Europa |
Downloads
Gründung G3: zum Aufdübeln
Bestandteile:
Rutschflächenlänge ca. 379 cm, Standardneigung 35 Grad
> Rutschfläche, Seitenwangen und Handläufe Edelstahl 2 mm
° Handläufe: Edelstahlrundrohr Ø 33,7 mm
° fugenlose Schweißverbindung von Rutschfläche und Seitenwangen
° Auslaufbereich: Rutschfläche bis Fundamentoberkante verlängert
Bestandteile:
Rutschflächenlänge ca. 379 cm, Standardneigung 35 Grad
> Rutschfläche, Seitenwangen und Handläufe Edelstahl 2 mm
° Handläufe: Edelstahlrundrohr Ø 33,7 mm
° fugenlose Schweißverbindung von Rutschfläche und Seitenwangen
° Auslaufbereich: Rutschfläche bis Fundamentoberkante verlängert
