EM-I-5915-G1-KK3-F3

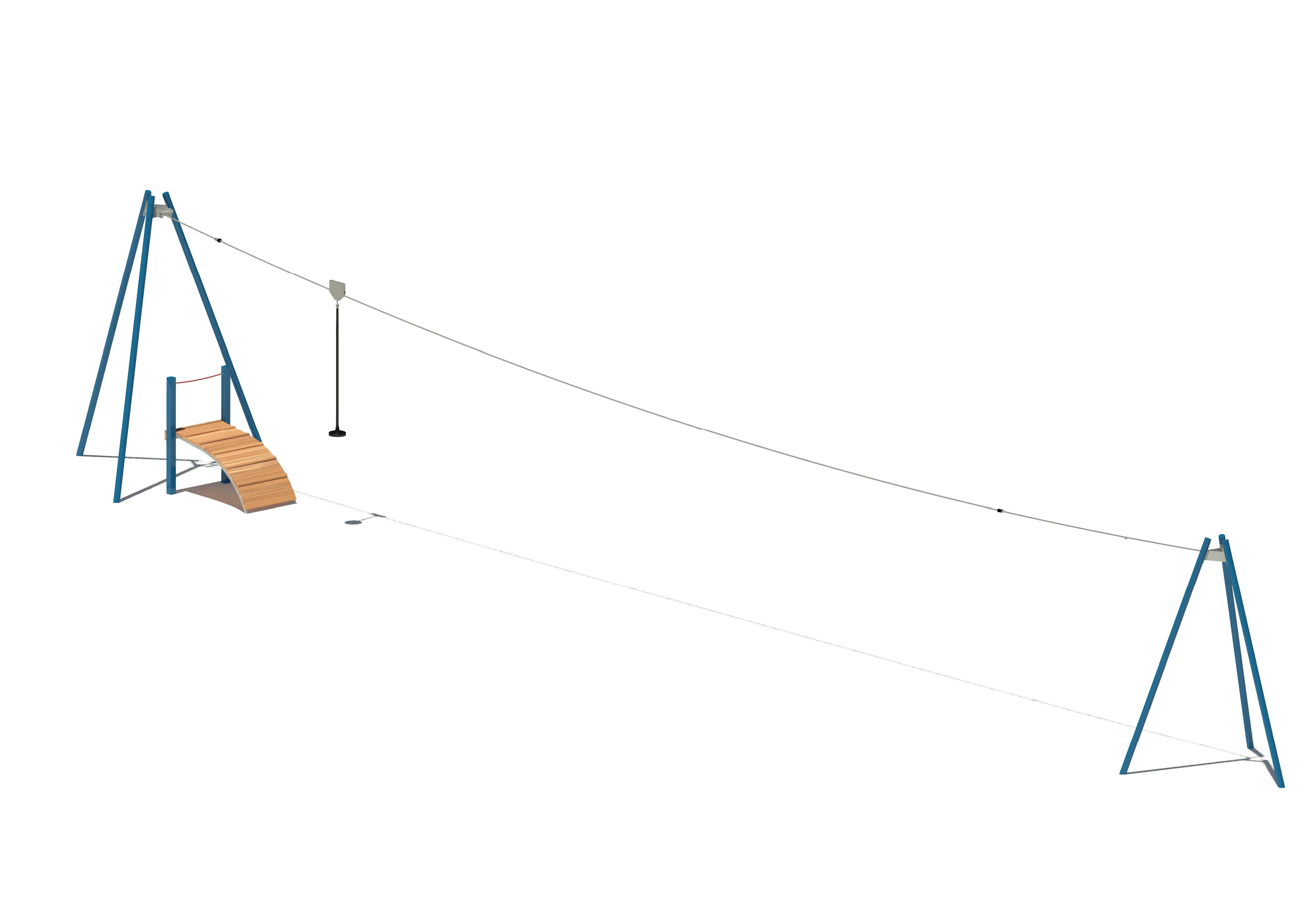

Die Bilder werden beispielhaft für alle Varianten gezeigt.
Wählen Sie Ihre Variante:
Preis auf Anfrage
| Gerätetyp: | Einzelgerät |
|---|---|
| Spielschwerpunkt: | Schaukeln & Seilbahnen |
| Einsatzbereich: |
 |
| Empfohlene Altersklasse: | Besonders geeignet für Kinder ab 6 Jahren |
| Platzbedarf: |
Breite:
453 cm Länge: 3065 cm |
| Gerätegröße: |
Breite:
321 cm Höhe: 447 cm Länge: 2838 cm |
| Prüfgrundlage: | TÜV-Product-Service geprüft nach EN 1176 |
| Eignung & Funktion: |
     |
| Montageaufwand: |
Anzahl Hebegerät:
1 Anzahl Monteure: 3 Zeitaufwand je Monteur: 240 Min. |
| Fundamentangaben: |
Betonbedarf:
3,64 m³ Fundamente (bauseits): 8 Maximale Aushubtiefe: 81 cm |
| Größtes Bauteil: |
Breite:
14 cm Höhe: 14 cm Länge: 550 cm |
| Schwerstes Bauteil: | 80 kg |
| Freie Fallhöhe: | 140 cm |
| Aufprallfläche: | 95,80 m² |
| Bodenart: | Spielplatz: Anforderungen für Deutschland & Europa |
| Farbschema Seilartikel: |
 |
Ihre gewählte Variante:
Standpfosten mit Pfostenschuhen: Rundholz Kiefer mit Kern, kesseldruckimprägniert
° Ø 14 cm
Gründung G1: zum Einbetonieren
Standpfosten Bogenrampe: Stahl, feuerverzinkt
° 4-Kantrohr 100 x 100 mm
Schnittholz Fichte kernfrei, kesseldruckimprägniert
Bestandteile:
für ebenes Gelände
Standkonstruktion, Abstand Mitte Startbock : Zielbock, 25 m (= Seilbahnlänge)
> Start- und Zielkranz, Stahl, feuerverzinkt
° form- und kraftschlüssige Verbindung zu den Standpfosten
> Nachspannvorrichtung, Edelstahl
° mit Rückschlagsicherung
° zusätzliche Arretierung mittels durchgehenden Sicherungsbolzen
> feinlitziges Drahtseil, Stahl, feuerverzinkt
° Drahtseil: Ø 10 mm, ausgelegt für Zugbelastung von 1960 N/qmm
° ermöglicht geräuscharmes Laufen des Seilbahnwagens
> Seilbahnwagen, Edelstahl
° 2 Kugelgelagerten Laufrollen, PA
° Sicherheitsbremse, Federeinheit inkl. Bremsklotz
> Seilbahnsitzgarnitur, runder Pendelsitz, Gummi, verstärkt durch Stahleinlage
° feingliedrige Abhängungskette: Stahl, feuerverzinkt, Ø 6 mm, Schlauchüberzug, Gummi
> Startanschlag, Gummipuffer
° Startanschlag: Winkel, Drahtseilklemmen, Edelstahl
> Zielanschlag, Gummipuffer
° Zielanschlag: Bremsfeder, Länge ca. 3000 mm, Drahtseilklemmen, Edelstahl
> Bogenrampe als Startrampe, Höhe 0 : 99 cm
° Unterzüge: Stahl, feuerverzinkt, 4-Kantrohr 40 x 40 mm
° Rampenbelag 3,5 x 9,5 cm, Tritthilfen 5,5 x 5,5 cm, Anschluss Unterzüge 4,5 x 15,4 cm
° Geländertau: Herkulesmaterial Ø 16 mm
