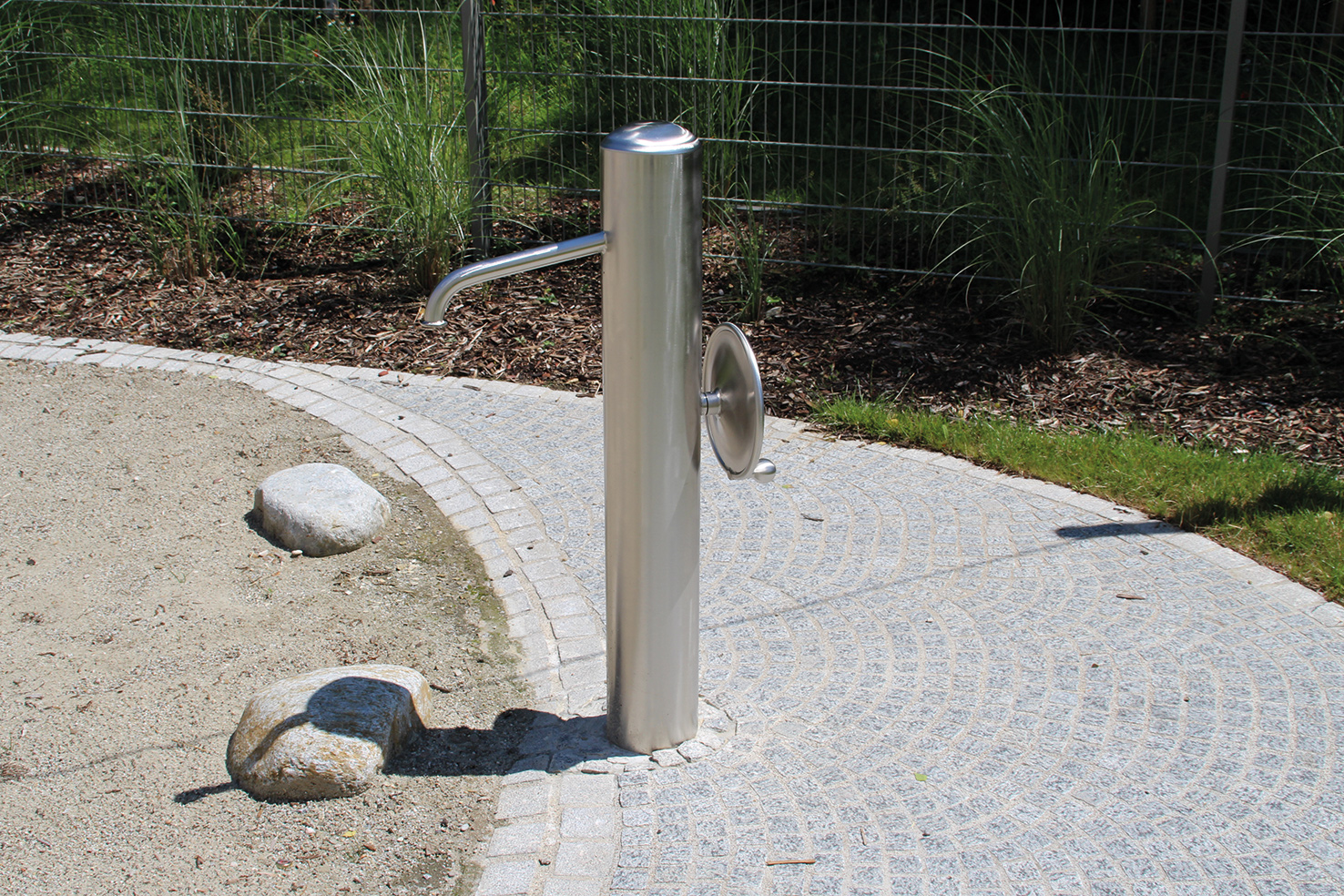

EM-E-1916-G5-V8

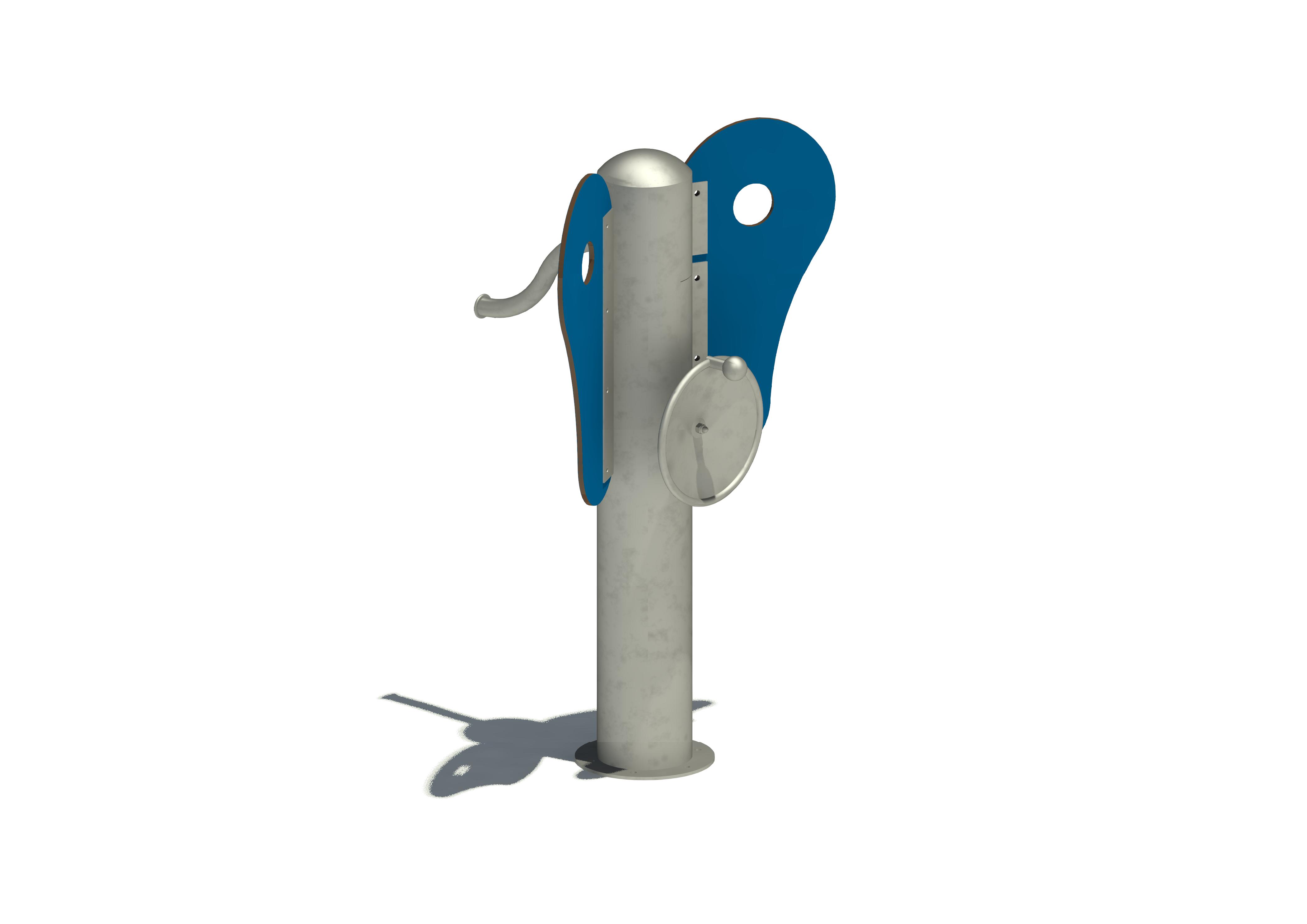

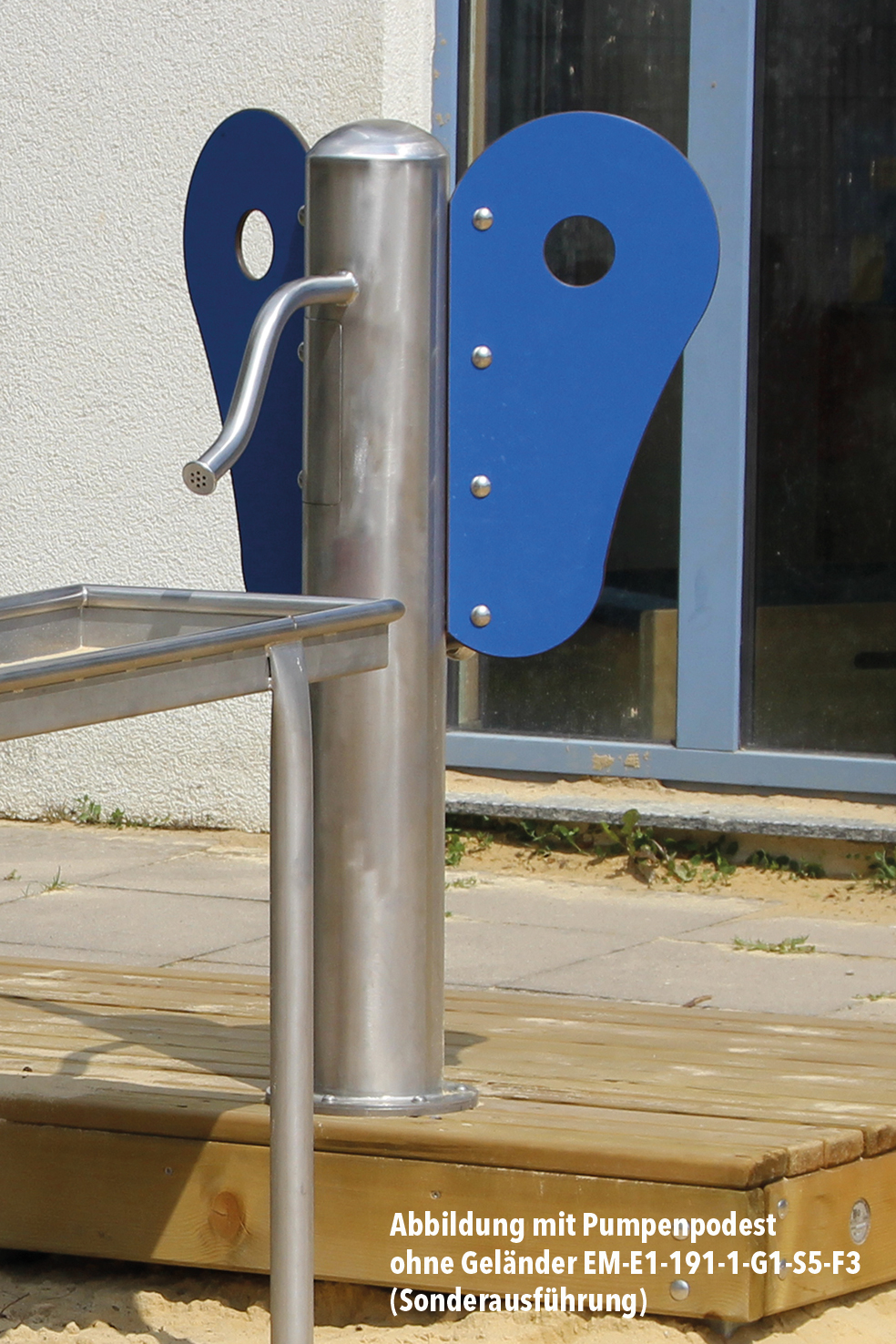

Die Bilder werden beispielhaft für alle Varianten gezeigt.
Wählen Sie Ihre Variante:
Preis auf Anfrage
| Gründung: | Zum Einbetonieren mit Montageflansch |
|---|---|
| Gerätetyp: | Einzelgerät |
| Spülautomatik: | Im Netzbetrieb |
| Spielschwerpunkt: | Wasser |
| Einsatzbereich: |
   |
| Empfohlene Altersklasse: | Besonders geeignet für Kinder ab 3 Jahren |
| Platzbedarf: |
Breite:
320 cm Länge: 320 cm |
| Gerätegröße: |
Breite:
28 cm Höhe: 115 cm Länge: 62 cm |
| Prüfgrundlage: | TÜV-Product-Service geprüft nach EN 1176 |
| Eignung & Funktion: |
  |
| Montageaufwand: |
Anzahl Monteure:
2 Zeitaufwand je Monteur: 30 Min. |
| Fundamentangaben: |
Betonbedarf:
0,14 m³ Fundamente (bauseits): 1 Maximale Aushubtiefe: 70 cm |
| Größtes Bauteil: |
Breite:
65 cm Höhe: 30 cm Länge: 115 cm |
| Schwerstes Bauteil: | 25 kg |
| Freie Fallhöhe: | 0 cm |
| Aufprallfläche: | 8,00 m² |
| Bodenart: | Spielplatz: Anforderungen für Deutschland & Europa |
Montageflansch, zum Einbetonieren
Gründung G5: zum Einbetonieren
Bestandteile:
mit automatischer Spülung im Netzbetrieb
zum Anschluß an eine Frischwasserleitung (Trinkwasserqualität)
Höhe Wasserauslass ca. 84 cm, Höhe Drehachse Handrad ca. 65 cm
Elektrobauteile geprüft nach EN 60335-1 und EN 62233
> Basispumpe, Edelstahl
° Säulenfuß: Edelstahlrundrohr Ø 168,9 mm
° Wasserauslass mit Sieb: Edelstahlrundrohr Ø 33,7 mm
° Schmutzfänger (Filter)
° Spezialdynamo mit integriertem Gleichrichter
° automatischer Ventilverschluss durch wartungsfreie Magnetventiltechnik
° Handrad mit feststehendem Handknauf, Edelstahl, mit gleichmäßig leichtgängiger Bedienung
° innenliegende Schmiervorrichtung für Lagerwelle
° keine Restwasserbildung im Pumpeninneren (keine Bakterienbildung)
° Öl-/ fettfreie Bauteile (trinkwassergeeignet)
> Montageflansch, Edelstahl
> Montageflanschabdeckung, Edelstahl, Ø 250 mm (EM-Z-6150)
> Wasserschlauch 3/4", Länge ca. 400 cm
° vom Pumpenfuß zu Ablasshahn
° zur Förderung von Trinkwasser als Kaltwasserschlauch, 20 Bar BD (KTW-Zulassung des Hygiene-Inst. Gelsenkirchen, DVGW-W270 Freigabe für Kaltwasser)
> Leerrohr, PE, DN75, Länge ca. 400 cm für Wasserschlauch
> Absperrventil mit Rückflussverhinderer und Ablassvorrichtung
> einstellbarer Druckminderer mit Manometer
> 1 Netzgerät mit elektronischer Zeitschaltuhr und vormontierter Steuerleitung, ca. 30 m (max. Länge der Steuerleitung 100 m)
> Leerrohr, PE, DN40, Länge ca. 30 m für Steuerleitung
HINWEIS:
> Wir empfehlen Ihnen, sich zusätzlich bei Ihrem zuständigen Trinkwasserversorger über die örtlichen Bestimmungen für die Verwendung von Wasserpumpen auf Spielplätzen zu informieren.
> Bei 1,5 bar Druck beträgt die abgegebeneWassermenge ca. 5,5 l/min.
HINWEIS zur Frostperiode:
> Bitte vor Beginn der Frostperiode die Vorgaben der aktuellen Montage- und Wartungsanleitung beachten!
HINWEIS zur Verlegung von Wasserschlauch (und bzw. oder Steuerleitung, wenn im Lieferumfang enthalten):
> Um die notwendige Entleerung des kompletten Wasserführenden Systems in der Frostperiode zu gewährleisten, muss das Leerrohr für den Wasserschlauch (und bzw. oder die Steuerleitung) von den Entnahmestellen bis zum Übergabeschacht in einem Gefälle von mindestens 1 % (das entspricht einem Höhenunterschied von ca. 1 cm auf eine Länge von 1 m) fachgerecht verlegt werden. Die Schachttiefe hängt von der größten Entfernung einer Wasserausgabestelle zum Übergabeschacht und dem erstellten Gefälle ab. Bitte hierzu den aktuellen Fundamentplan beachten!
