EM-I-594-G1-S5
Die Bilder werden beispielhaft für alle Varianten gezeigt.
Wählen Sie Ihre Variante:
Preis auf Anfrage
| Gerätetyp: | Einzelgerät |
|---|---|
| Spielschwerpunkt: | Schaukeln & Seilbahnen |
| Einsatzbereich: |
 |
| Empfohlene Altersklasse: | Besonders geeignet für Kinder ab 4 Jahren |
| Platzbedarf: |
Länge:
3700 cm Breite: 400 cm |
| Gerätegröße: |
Länge:
3377 cm Breite: 27 cm Höhe: 315 cm |
| Prüfgrundlage: | TÜV-Product-Service geprüft nach EN 1176 |
| Eignung & Funktion: |
     |
| Montageaufwand: |
Anzahl Hebegerät:
1 Anzahl Monteure: 2 Zeitaufwand je Monteur: 210 Min. |
| Fundamentangaben: |
Fundamente (bauseits):
2 Maximale Aushubtiefe: 110 cm Betonbedarf: 5,98 m³ |
| Größtes Bauteil: |
Länge:
550 cm Breite: 16 cm Höhe: 25 cm |
| Schwerstes Bauteil: | 90 kg |
| Freie Fallhöhe: | 98 cm |
| Aufprallfläche: | 116,00 m² |
| Bodenart: | Spielplatz: Anforderungen für Deutschland & Europa |
Bei allen Werten handelt es sich um Circa-Angaben. Inhalte der Downloads können zum Zeitpunkt der Auslieferung abweichen.
Ihre gewählte Variante:

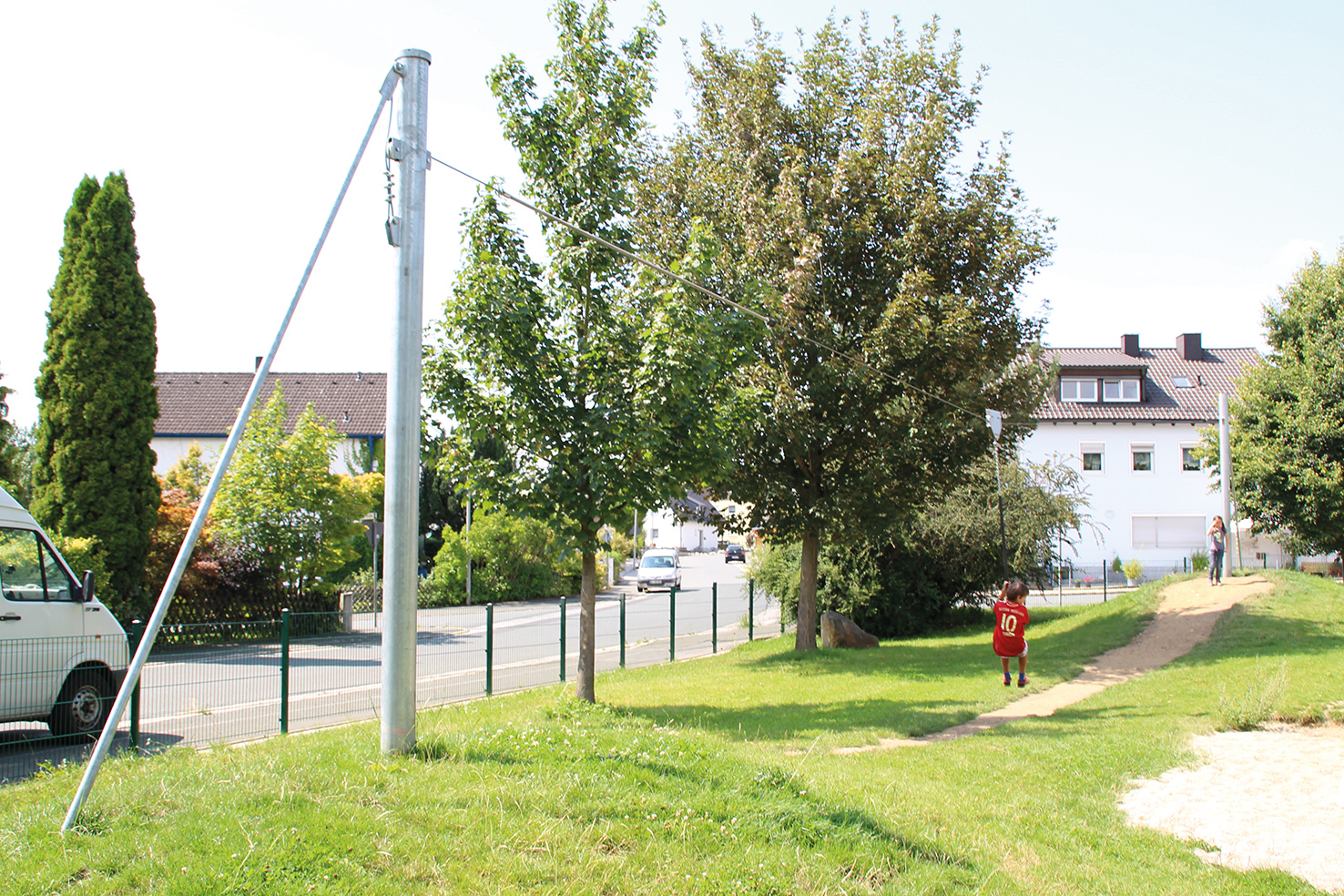

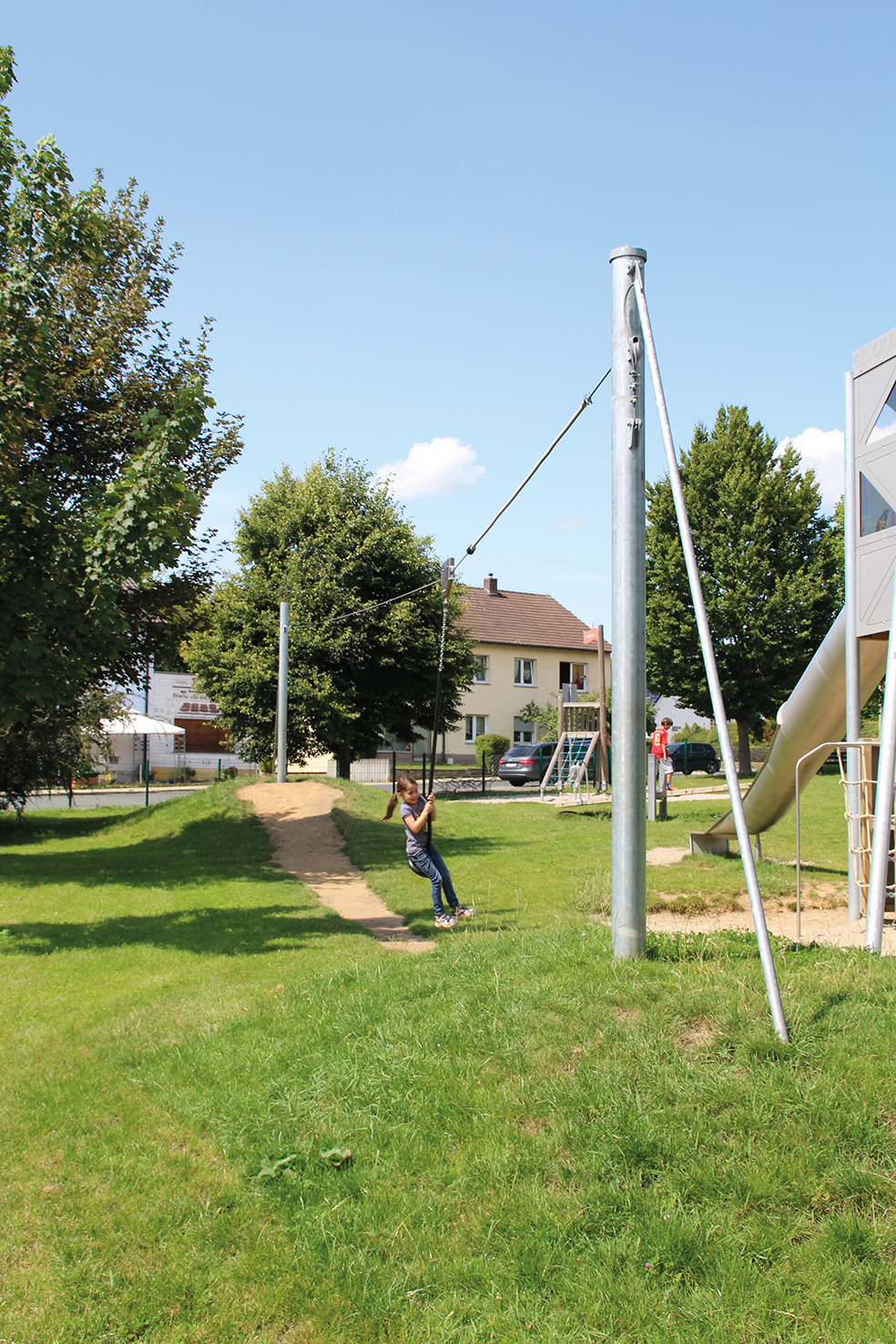

Standpfosten: Stahl, feuerverzinkt
° Ø 159 mm
° Startstandstandpfosten mit Revisionsdeckel für innenliegende Nachspannvorrichtung
Abstützstangen: Stahl, feuerverzinkt
° Rundrohr Ø 42 mm
Gründung G1: zum Einbetonieren
Bestandteile:
für modelliertes Gelände

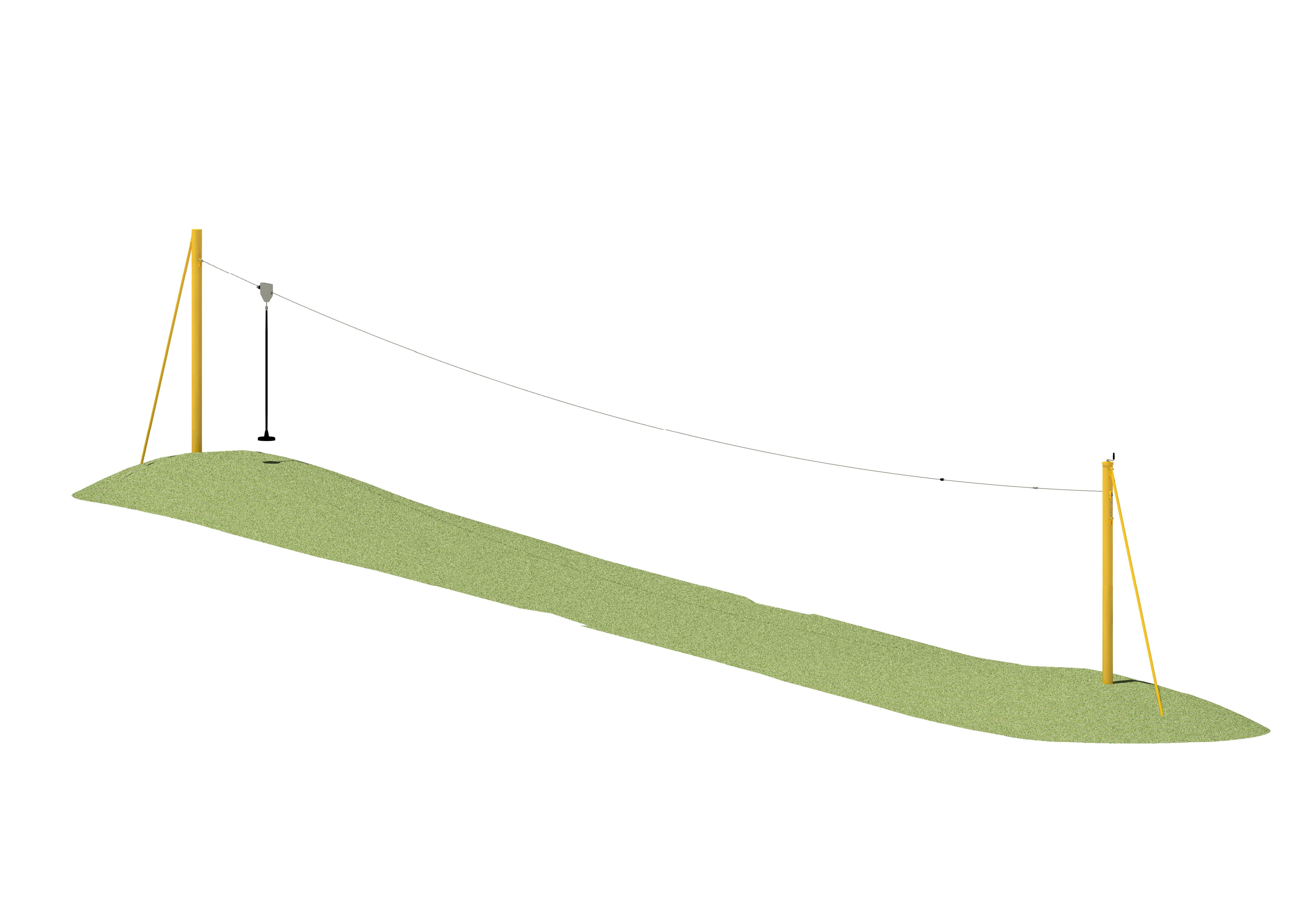

Standkonstruktion, Abstand Mitte Startbock : Zielbock, 30 m (= Seilbahnlänge)
> feinlitziges Drahtseil, Stahl, feuerverzinkt
° Drahtseil: Ø 10 mm, ausgelegt für Zugbelastung von 1960 N/qmm
° ermöglicht geräuscharmes Laufen des Seilbahnwagens
> Seilbahnwagen, Edelstahl
° 2 Kugelgelagerte Laufrollen, PA
° Sicherheitsbremse, Federeinheit inkl. Bremsklotz
> Seilbahnsitzgarnitur, runder Pendelsitz, Gummi, verstärkt durch Stahleinlage
° feingliedrige Abhängungskette: feuerverzinkt, Ø 6 mm, Schlauchüberzug, Gummi
> Startanschlag, Gummipuffer
° Startanschlag: Winkel, Drahtseilklemmen, Edelstahl
> Zielanschlag, Gummipuffer
° Zielanschlag: Bremsfeder, Länge ca. 3000 mm, Drahtseilklemmen, Edelstahl
> Seilspannvorrichtung mit Kurbelbetätigung
Standpfosten: Stahl, feuerverzinkt
° Ø 159 mm
° Startstandstandpfosten mit Revisionsdeckel für innenliegende Nachspannvorrichtung
Abstützstangen: Stahl, feuerverzinkt
° Rundrohr Ø 42 mm
Gründung G1: zum Einbetonieren
Bestandteile:
für modelliertes Gelände
Standkonstruktion, Abstand Mitte Startbock : Zielbock, 30 m (= Seilbahnlänge)
> feinlitziges Drahtseil, Stahl, feuerverzinkt
° Drahtseil: Ø 10 mm, ausgelegt für Zugbelastung von 1960 N/qmm
° ermöglicht geräuscharmes Laufen des Seilbahnwagens
> Seilbahnwagen, Edelstahl
° 2 Kugelgelagerte Laufrollen, PA
° Sicherheitsbremse, Federeinheit inkl. Bremsklotz
> Seilbahnsitzgarnitur, runder Pendelsitz, Gummi, verstärkt durch Stahleinlage
° feingliedrige Abhängungskette: feuerverzinkt, Ø 6 mm, Schlauchüberzug, Gummi
> Startanschlag, Gummipuffer
° Startanschlag: Winkel, Drahtseilklemmen, Edelstahl
> Zielanschlag, Gummipuffer
° Zielanschlag: Bremsfeder, Länge ca. 3000 mm, Drahtseilklemmen, Edelstahl
> Seilspannvorrichtung mit Kurbelbetätigung
