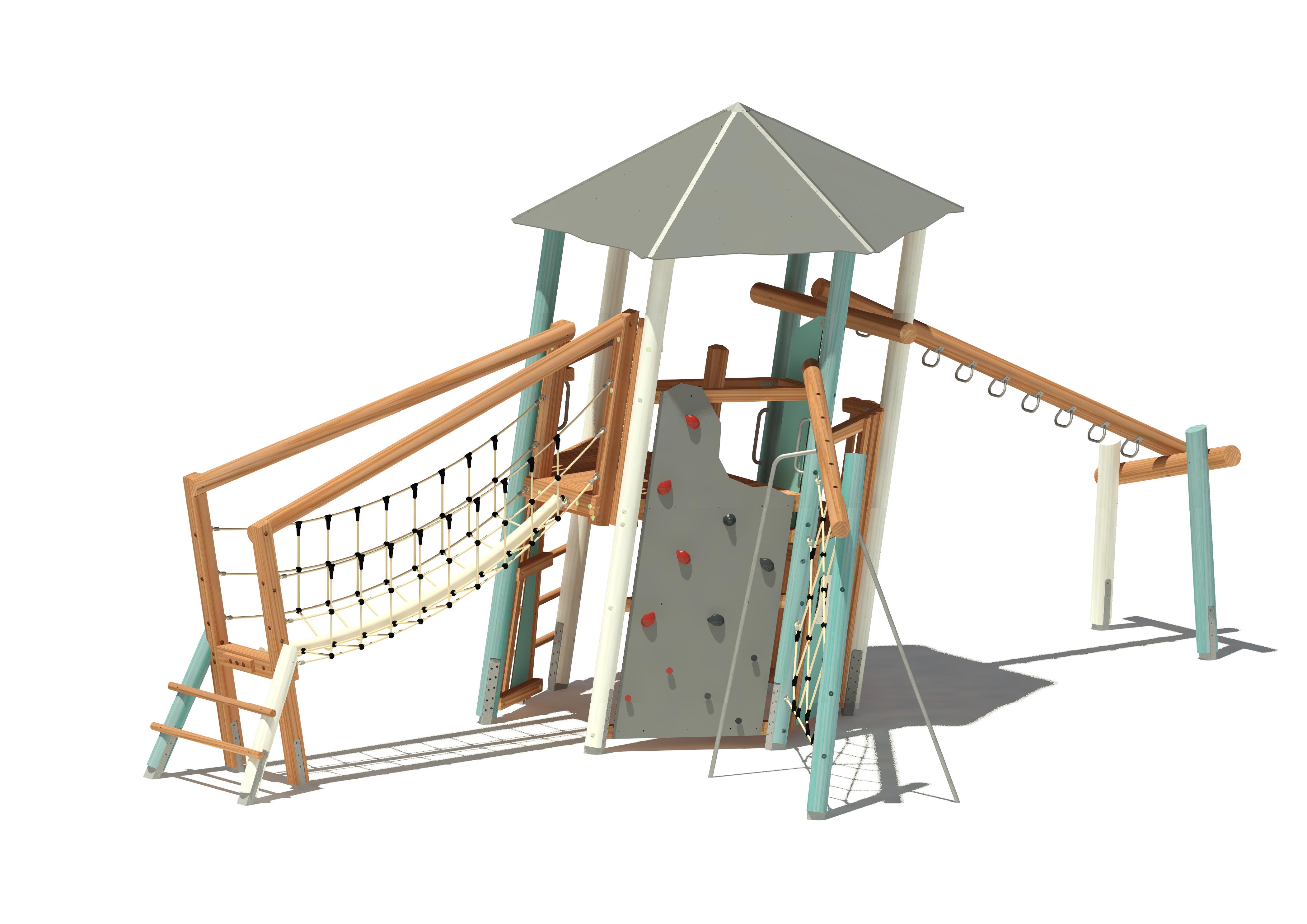

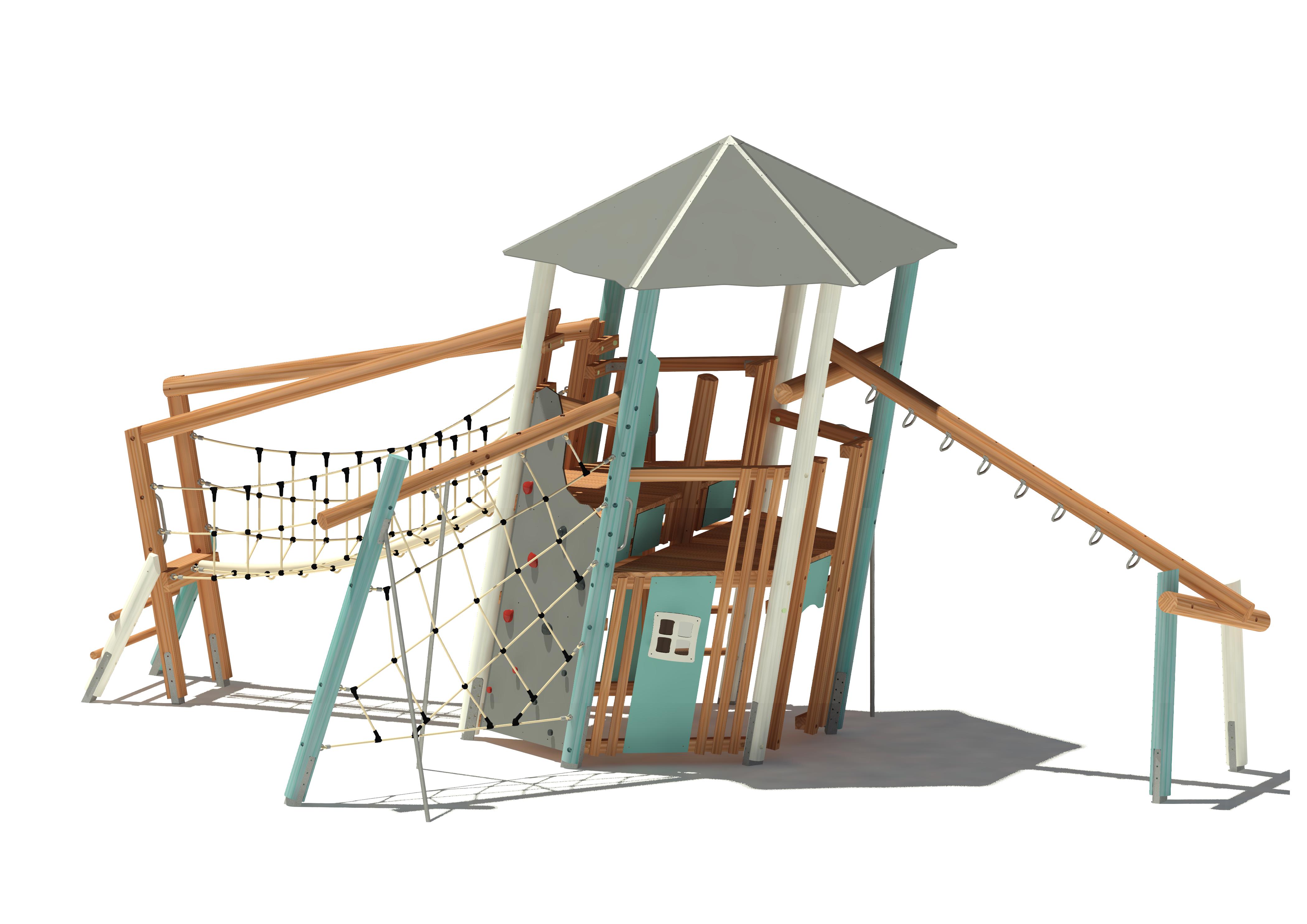

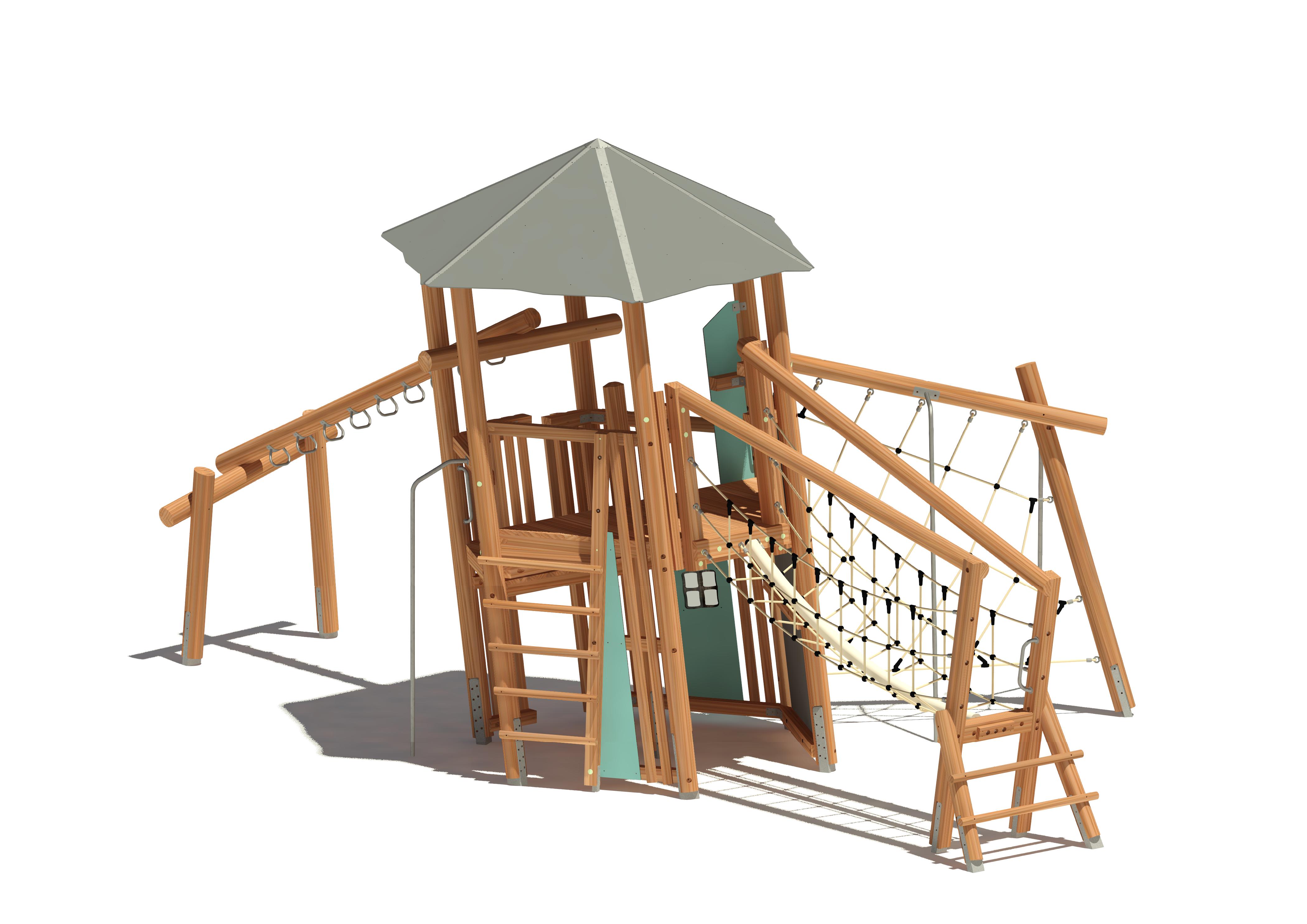

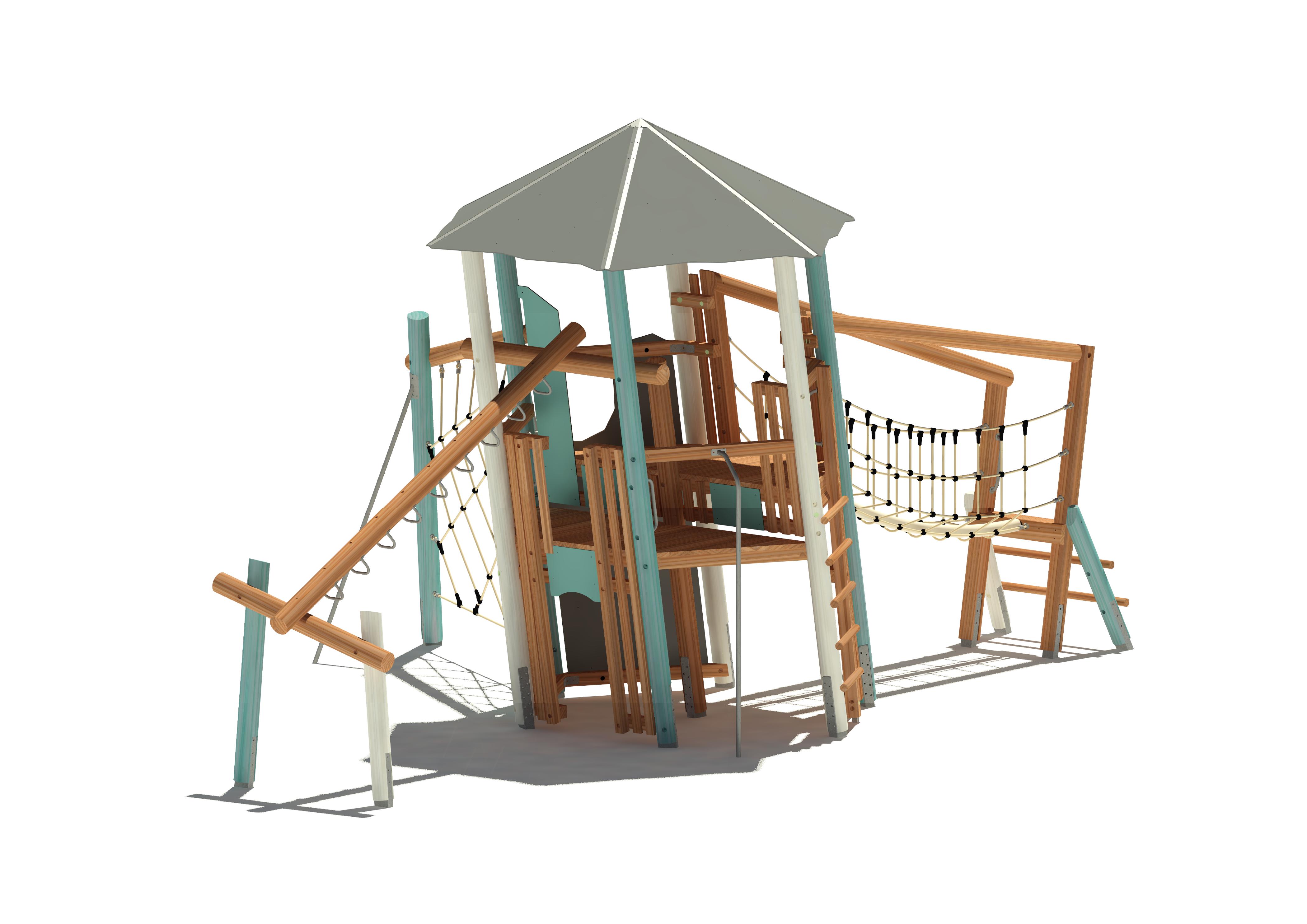

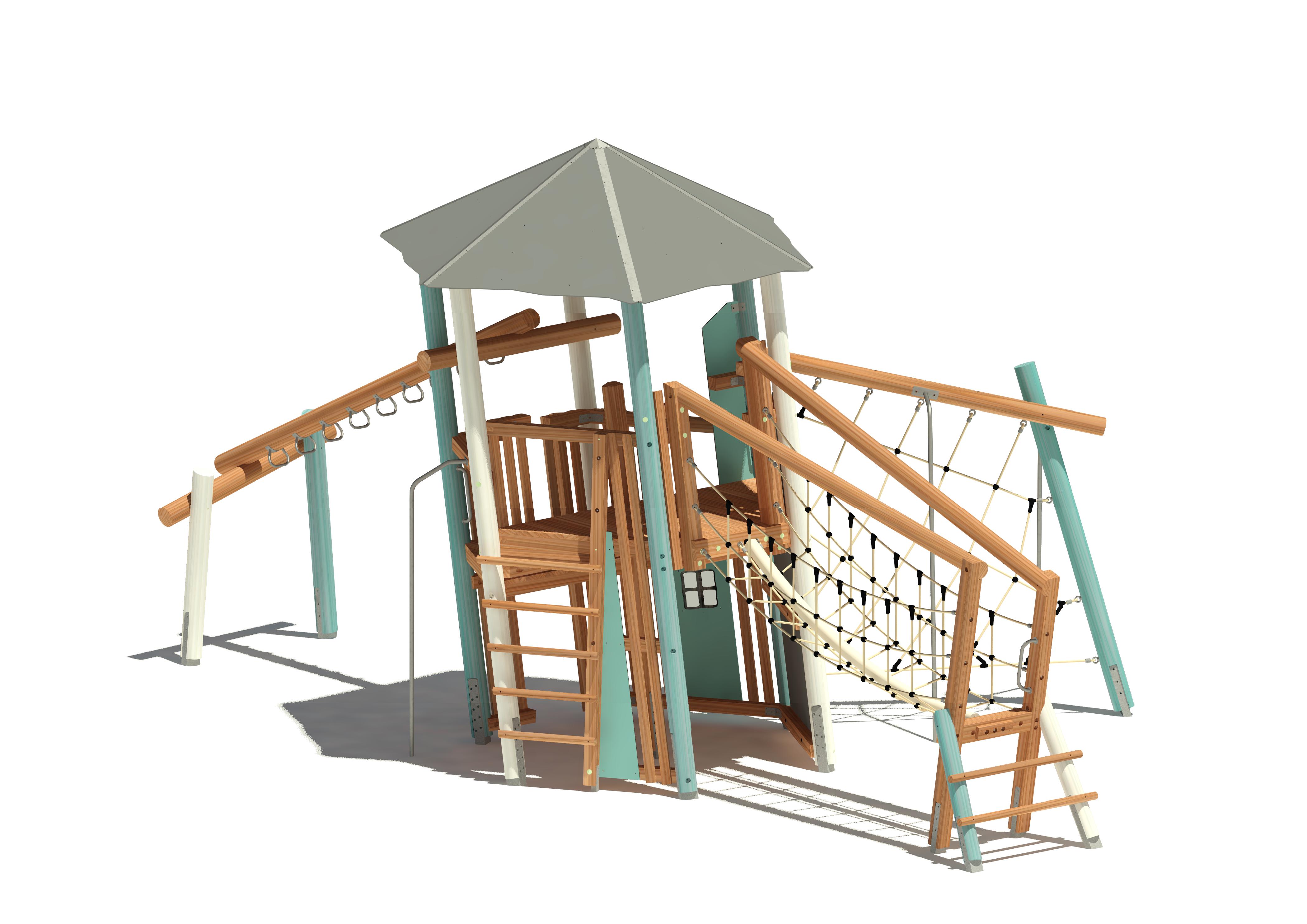

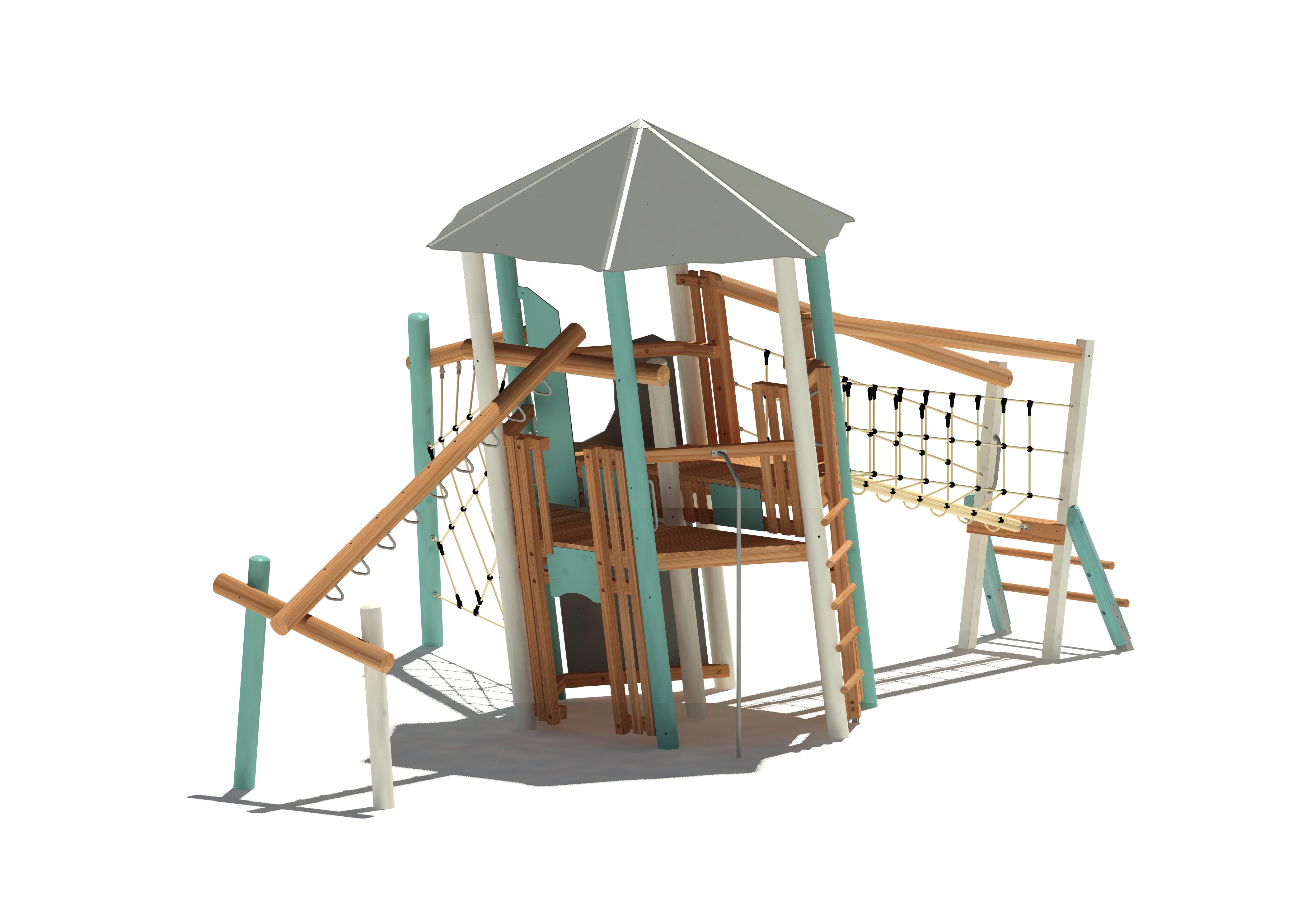

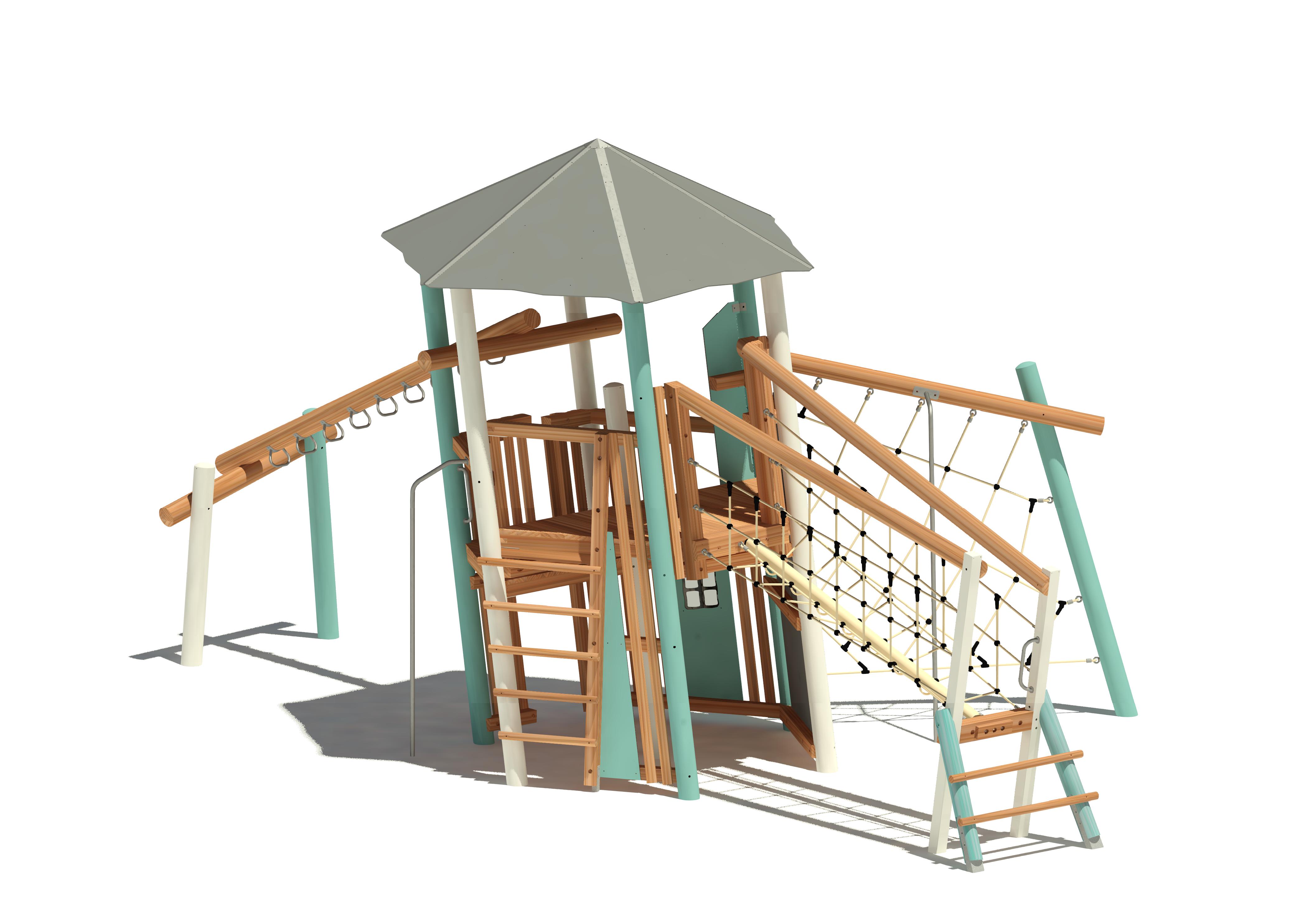

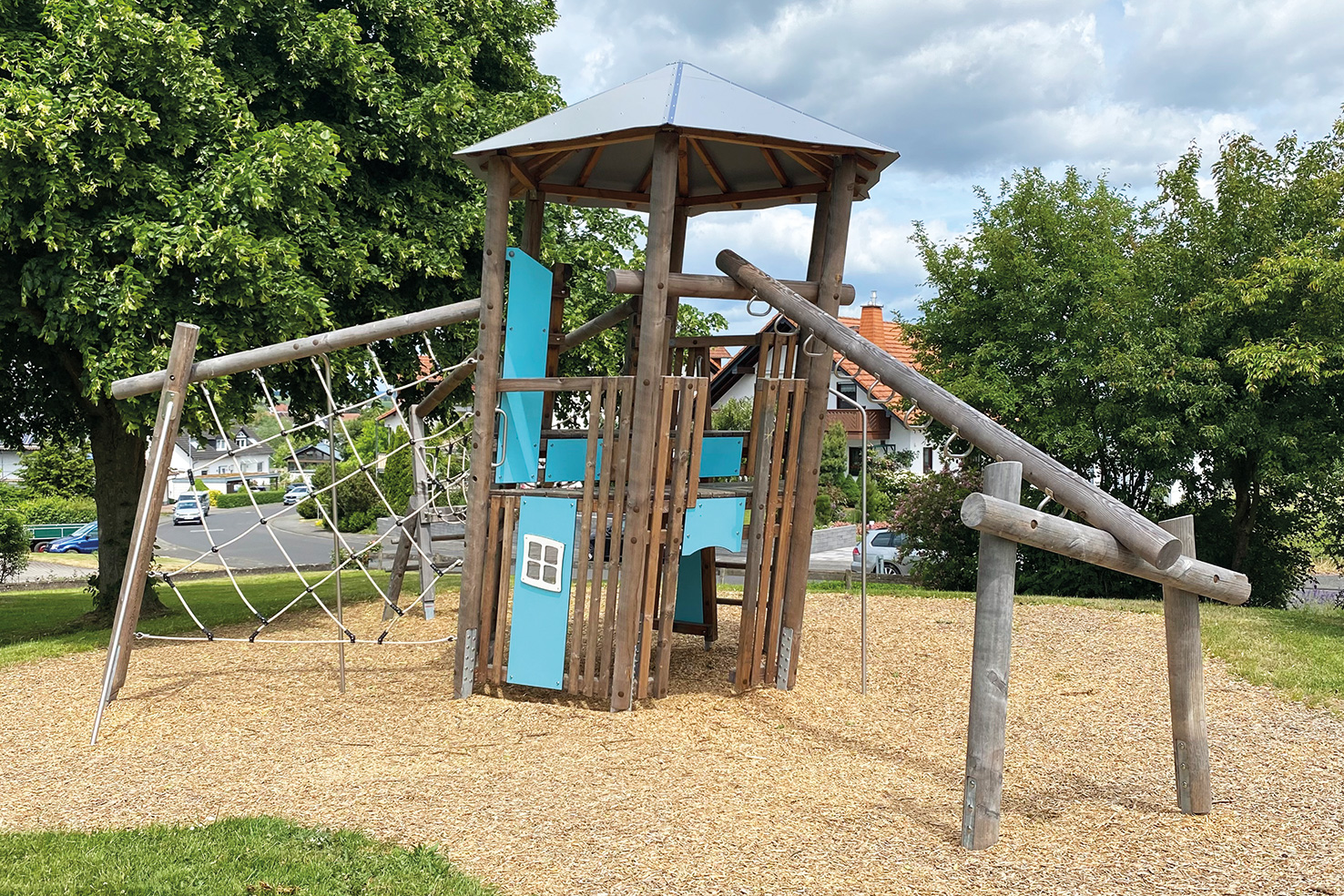

EM-S3-1701-G1-F3-F3
Wählen Sie Ihre Variante:
| Gerätetyp: | Spielkombination |
|---|---|
| Spielschwerpunkt: | Multifunktional |
| Bauserien: |
 |
| Einsatzbereich: |
 |
| Empfohlene Altersklasse: | Besonders geeignet für Kinder ab 5 Jahren |
| Platzbedarf: |
Breite:
899 cm Länge: 1228 cm |
| Gerätegröße: |
Breite:
555 cm Höhe: 464 cm Länge: 939 cm |
| Prüfgrundlage: | TÜV-Product-Service geprüft nach EN 1176 |
| Eignung & Funktion: |
       |
| Montageaufwand: |
Anzahl Hebegerät:
1 Anzahl Monteure: 3 Zeitaufwand je Monteur: 380 Min. |
| Fundamentangaben: |
Betonbedarf:
6,49 m³ Fundamente (bauseits): 7 Maximale Aushubtiefe: 90 cm |
| Größtes Bauteil: |
Breite:
290 cm Höhe: 260 cm Länge: 510 cm |
| Schwerstes Bauteil: | 1200 kg |
| Freie Fallhöhe: | 285 cm |
| Aufprallfläche: | 75,20 m² |
| Bodenart: | Spielplatz: Anforderungen für Deutschland & Europa |
| Farbschema HPL-Platten: |
   |
| Farbschema Seilartikel: |
 |
| Farbschema Klettergriffe: |
  |
Standpfosten mit Pfostenschuhen: Rundholz Fichte kernfrei, kesseldruckimprägniert
° Ø 16 cm
Standpfosten mit Pfostenschuhen am Sprossenaufstieg: Rundholz Fichte kernfrei, kesseldruckimprägniert
° Ø 14 cm
Standpfosten mit Pfostenschuhen am Brückeneinstiegspodest: Kantholz Fichte kernfrei, kesseldruckimprägniert
° 11,5 x 11,5 cm
Gründung G1: zum Einbetonieren
Hauptkomponenten: Rundholz/ Schnittholz Fichte kernfrei, kesseldruckimprägniert
° Geländerbohlen, 9,5 x 9,5 cm
° Podestbodenbelag, 3,5 x 9,5 cm, Unterkonstruktion: Rahmen 9,5 x 9,5 cm, Unterzüge 7,5 x 7,5 cm
Verkleidungsstil „Vertico“ [VE…]: HPL 10 mm, Makrolon 5 mm, Brettschalung 2,5 x 7,5 cm
Bestandteile:
6-Eck-Spielturm, Split-Level: Podesthöhe 150/ 190 cm, Außenmaß ca. 250 x 290 cm
> Pyramidendach „Schief & Krumm“, mit geschlossener Dachfläche, HPL 10 mm, Metallabdeckleisten und Metallhut, korrosionsbeständig
° Unterkonstruktion: Pfetten 7,5 x 7,5 cm, Sparren 7,5 x 7,5 cm, Schifter 5,5 x 5,5 cm
> Setzstufenverkleidungen mit Öffnungsbegrenzungen, „Vertico“
Podesthöhe 190 cm
> Kletterwand „Zick-Zack“ [190], Höhe ca. 280 cm, HPL 15 mm, Einkletteröffnung auf Podesthöhe 190 cm
° Klettergriffe: verschiedene Größen, ca. 4-5 Stück je m², durchgängige Verschraubung, zusätzliche Sicherung durch dauerelastische Verklebung
° Routen: unterschiedliche Schwierigkeitsgrade
schräge Tarzanbrücke „Seil & Steig“: Länge ca. 300 cm, Netzgeländer, Herkulesmaterial, Laufflächentau, Manilatau
° Podesthöhe 190 : 100 cm
° Druckaussteifung, Rundholz kernfrei Ø 14 cm, Turmanschluss: Pfosten 11,5 x 11,5 cm, Boden- und Geländerrahmen 9,5 x 9,5 cm
° Netzgeländer: Herkulesmaterial Ø 16 mm, Laufflächentau: quadratgeflochtenes PP-Tauwerk 90 x 90 mm, Stahleinlage 12 mm
seitliche Verkleidungen am Turm „Vertico“
Brückeneinstieg, Podesthöhe 100 cm, Sprossenaufstieg [100]
° Podest: Zange 4,5 x 15,4 cm, Trittholz 11,5 x 11,5 cm, Sprossenaufstieg: Sprossen: Rundholz kernfrei Ø ca. 6 cm, verdrehsicher eingebaut
> Sprossenaufstieg „Trapezius“ [190], Verkleidung „Vertico“
° Holm 7,5 x 9,5 cm, Sprossen: Rundholz kernfrei Ø ca. 6 cm, verdrehsicher eingebaut
° Bodenanker: Stahl, feuerverzinkt
Podesthöhe 150 cm
> senkrechte Kletter-/ Rutschstange [150], Edelstahl
° Edelstahlrundrohr Ø 33,7 mm
> schräge Hangelstrecke „Greif & Streck“ [150], Höhe ca. 150 : 275 cm, Länge ca. 300 cm
° Hangelgriffe: Edelstahl
° Längsbalken: Rundholz kernfrei Ø 16 cm, Querbalken: Rundholz kernfrei Ø 16 cm
Öffnungsbegrenzungen „Vertico“
> senkrechtes Kletternetz „Kraxelmax“ [150/ 190], Höhe ca. 285 cm, Herkulesmaterial, schräge Stützstange, senkrechte Kletter-/ Rutschstange, Edelstahl
° Netz: Herkulesmaterial Ø 16 mm
° Kletter-/ Rutschstange, Stützstange: Edelstahlrundrohr Ø 33,7 mm
° Querholz: Rundholz kernfrei Ø 14 cm
Öffnungsbegrenzung „Vertico“
> Eingang „Vertico“ [VE041]
> hohe Verkleidung „Vertico“ [VE023]
Bauserie 3
BAUKASTEN: Unsere Bauserie 3 ist ein modulares Gerätesystem, mit dem sich aus massiven Basis-Spieltürmen und einer Auswahl an Anbauteilen und Brücken individuelle Spielkombinationen zusammenstellen lassen.
FUNKTION: Mit vielen Balancier- und Kletteranbauteilen und verschieden anspruchsvollen Brücken entstehen abwechslungsreiche Kletter-Balancieranlagen und in Kombination mit Rutschen und Rollenspielelementen multifunktionale Spielkombinationen.
KONSTRUKTIONSART: Wie bei allen Bauserien mit Standpfosten mit runden Querschnitten verlaufen die Boden- und Geländerrahmen innenliegend. Die Befestigung erfolgt bei Holzstandpfosten mit durchgängigen Edelstahlschrauben und innenliegenden Konstruktionswinkeln, bei Metallstandpfosten mit Metallauflagelaschen.
MATERIAL: Die Standpfosten sind in Rundholz oder Metallrohr erhältlich. Hauptkomponenten sind aus Holz gefertigt.
EINSATZ (ORT,SPEZIALITÄTEN): Die besonders großflächigen Podeste der Spieltürme bieten vielen Kindern gleichzeitig Platz zum Toben. Die Anlagen der Bauserie 3 sind ideal für Schulen und den öffentlichen Spielplatz geeignet.
BESONDERHEITEN: Die konstruktiv durchdachte und statisch berechnete Bauform hält höchstem Spieldruck stand. Massive Standpfosten, eingespannt in zum Teil 10-fach verschraubten Pfostenschuhen machen die Schiefstellung der Pfosten möglich.
OPTIK: Wegen der zweidimensionalen Schiefstellung der Standpfosten besticht diese Serie durch ihre asymmetrische, wilde Optik. Dank der neuartigen Verkleidungen im Vertico-Stil mit den nach oben verlaufenden Linien wirken die massiven Spieltürme dennoch luftig und leicht.
