EM-S1-2300-G1-F3-F3-AR1H1
Wählen Sie Ihre Variante:
| Gerätetyp: | Spielkombination |
|---|---|
| Spielschwerpunkt: | Multifunktional |
| Bauserien: |
 |
| Themenwelten: | Landwirtschaft & Nutztiere, Fahrzeuge & Feuerwehr |
| Einsatzbereich: |
 |
| Empfohlene Altersklasse: | Besonders geeignet für Kinder ab 4 Jahren |
| Platzbedarf: |
Länge:
1312 cm Breite: 636 cm |
| Gerätegröße: |
Länge:
932 cm Breite: 261 cm Höhe: 300 cm |
| Prüfgrundlage: | TÜV-Product-Service geprüft nach EN 1176 |
| Eignung & Funktion: |
       |
| Montageaufwand: |
Anzahl Hebegerät:
1 Anzahl Monteure: 3 Zeitaufwand je Monteur: 280 Min. |
| Fundamentangaben: |
Fundamente (bauseits):
19 Maximale Aushubtiefe: 85 cm Betonbedarf: 2,57 m³ |
| Größtes Bauteil: |
Länge:
380 cm Breite: 280 cm Höhe: 220 cm |
| Schwerstes Bauteil: | 600 kg |
| Freie Fallhöhe: | 200 cm |
| Aufprallfläche: | 64,50 m² |
| Bodenart: | Spielplatz: Anforderungen für Deutschland & Europa |
| Farbschema HPL-Platten: |
     |
| Farbschema Seilartikel: |
 |
| Farbschema Klettergriffe: |
  |
Standpfosten mit Pfostenschuhen: Kantholz Fichte kernfrei, kesseldruckimprägniert
° 11,5 x 11,5 cm
Gründung G1: zum Einbetonieren
Hauptkomponenten: Schnittholz/ Rundholz Fichte kernfrei, kesseldruckimprägniert
° Geländerbohlen 4,5 x 15,4 cm
° Podestbodenbelag 3,5 x 9,5 cm, Unterkonstruktion: Zangen 4,5 x 15,4 cm, Unterzüge 7,5 x 7,5 cm
Anbaurutschbahn HST: Seitenwangen HPL 15 mm, Rutschfläche Edelstahl 2 mm, Breite 50 cm, Anbauhöhe 120 cm
Bestandteile:

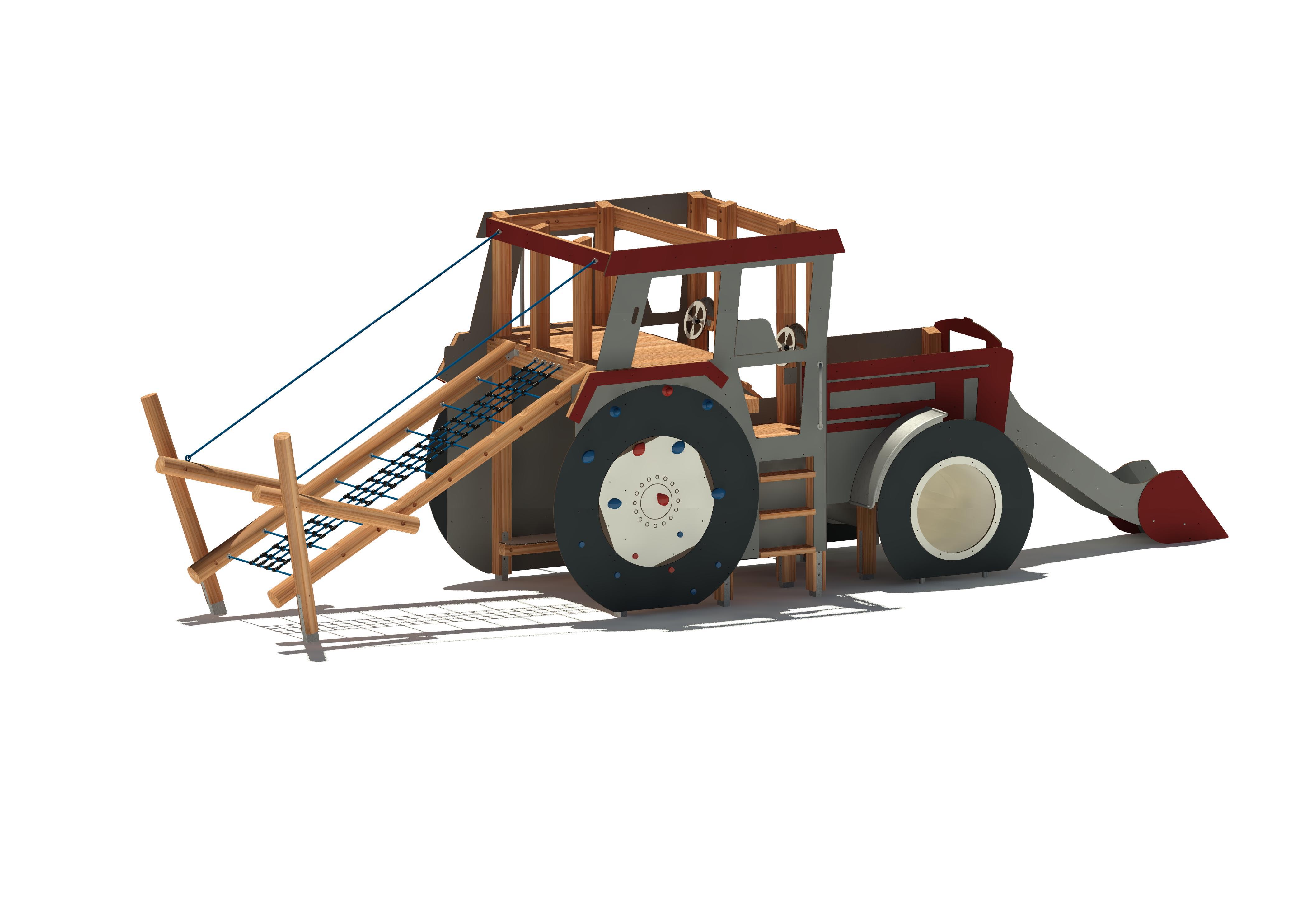

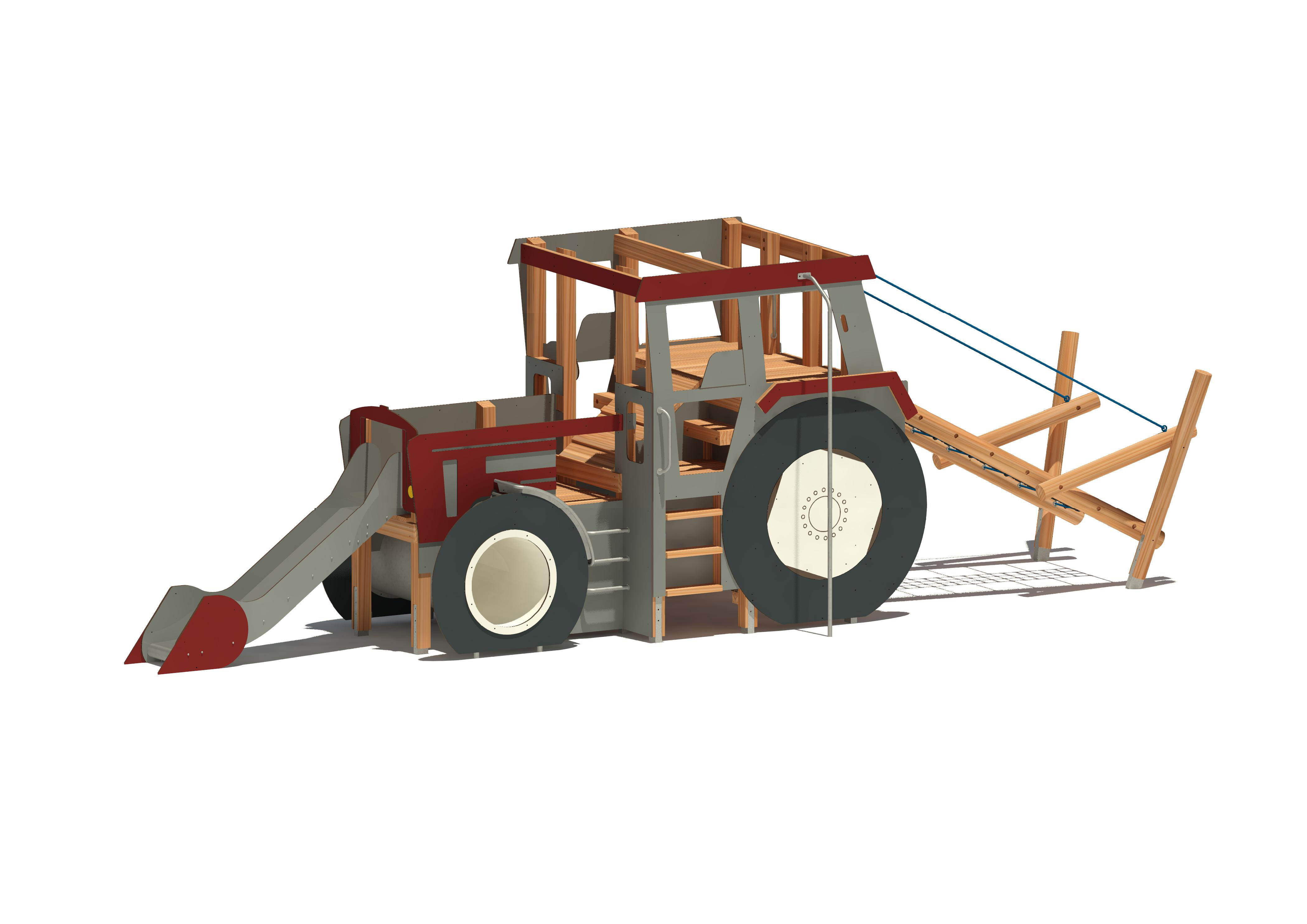

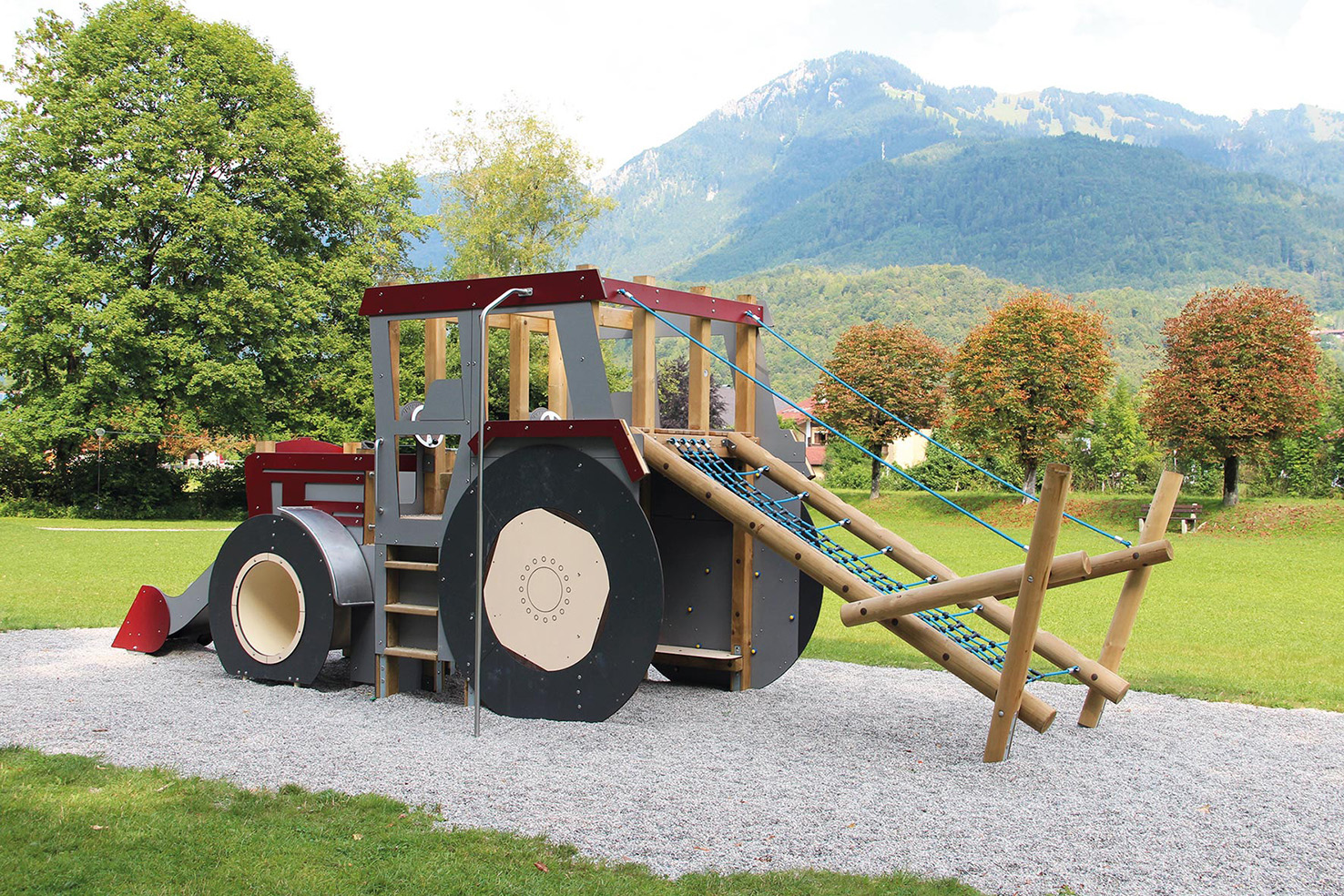

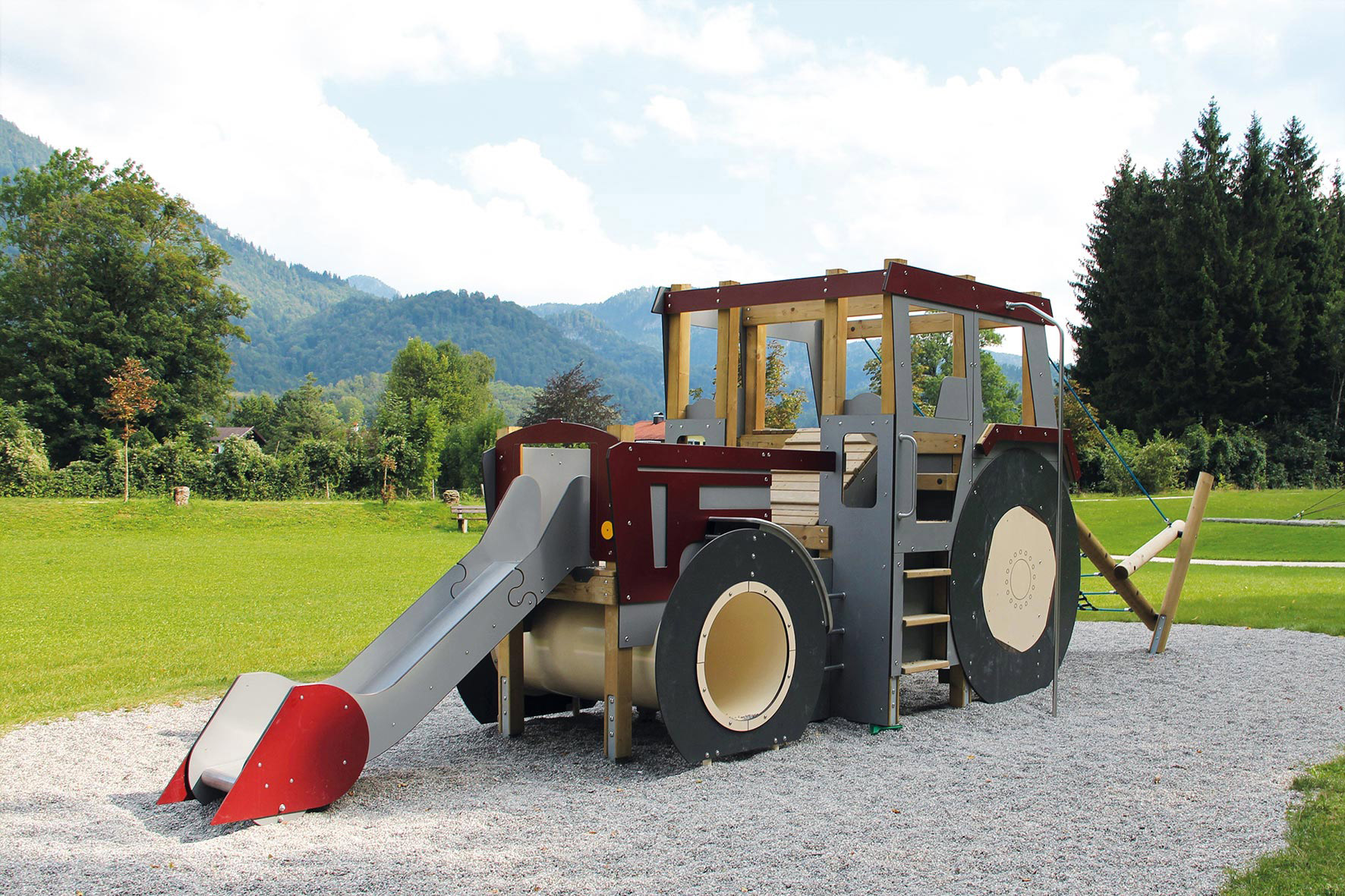

Spielturm „Schlepper“, Außenmaß ca. 205 x 385 cm
Podesthöhe 110 cm
> Verkleidungen „Motor“, HPL 10 mm
> Anbaurutschbahn „Frontladerschaufel“
° Rutschfläche und Seitenwangen form- und kraftschlüssig verschraubt
° Auslaufbereich: Bodenanker: Stahl, feuerverzinkt, zum Aufdübeln, Applikationen „Frontladerschaufel“, HPL 10 mm
> Sprossenaufstieg „Motor“ [110], mit Schutzblech, Edelstahl
° Sprossen: Edelstahlrundrohr Ø 33,7 mm
> Vorderräder, HPL 10 mm, Radabdeckungen, Edelstahl
° Radabdeckungen: Edelstahlblech gebogen, 2 mm
> Kriechröhre zwischen den beiden Vorderrädern, Edelstahl, innen und außen mit spezieller, feinstrukturierter Pulverbeschichtung
° Röhre: Edelstahlrundrohr Ø ca. 77 cm, Wandungsstärke 2 mm, Länge ca. 185 cm
Podesthöhe 135 cm
> Verkleidungen „Kabine“, HPL 10 mm
> 2 drehbare Lenkräder, HPL 15 mm
° Halterung: Edelstahl
° Knauf: PA
> beidseitiger Stufenaufstieg [135]
° Stufen 4,5 x 15,4 cm
> 2 Blockstufen als Sitzbank
° Kantholz 4,5 x 15,4 cm
> schräge Rampe [65], Podesthöhe 135 : 200 cm
° Unterzüge 11,5 x 11,5 cm, Rampenbelag 3,5 x 9,5 cm, Tritthilfen 5,5 x 5,5 cm
Podesthöhe 200 cm
> Hinterräder, HPL 10 mm
> rechtes Hinterrad als Kletterwand [200], HPL 10 mm
> linke Seite mit senkrechter Kletter-/ Rutschstange [200], Edelstahl
° Edelstahlrundrohr Ø 33,7 mm
> Kletteraufstieg „Pflug“ [200], schräger Steigstamm mit Trittkerben und Haltetau, schräger Balancierbalken mit Haltetau, schräges Kletternetz, Herkulesmaterial
° Steigstamm/ Balancierbalken: Rundholz Ø 16, Aussteifungen/ Standpfosten: Rundholz Ø 14 cm
° Taue: Herkulesmaterial Ø 18 mm, Netz: Herkulesmaterial Ø 16 mm
> Sitzbank, HPL 10 mm
> Sitzbank, HPL 10 mm
Bauserie 1
BAUKASTEN: Unsere Bauserie 1 ist ein modulares Gerätesystem, mit dem sich aus Basis-Spieltürmen und einer breiten Auswahl an Anbauteilen und Brücken individuelle Spielkombinationen zusammenstellen lassen.
FUNKTION: Die vielen Balancier- und Kletteranbauteile und die verschieden anspruchsvollen Brücken lassen abwechslungsreiche Kletter-Balancieranlagen entstehen. In Kombination mit Rutschen und Rollenspielelementen entstehen hier multifunktionale Spielkombinationen.
KONSTRUKTIONSART: Die Bauform beruht auf Standpfosten mit Vierkant Querschnitt, verbunden mit einer soliden Zangenkonstruktion unterhalb der Podestflächen am Turm.
MATERIAL: Standpfosten und Hauptkomponenten sind überwiegend aus Holz gefertigt. Je nach Exposition der Anlage verwenden wir naturbelassene Lärche oder kesseldruckimprägnierte Fichte.
EINSATZ (ORT,SPEZIALITÄTEN): Der Baukasten der Serie 1 bietet eine Fülle an Spielfunktionen, Kombinations- und Erweiterungsmöglichkeiten, so dass Sie damit kleinere oder auch größere Spielflächen individuell ausstatten können. Ideal für Kindergärten und den öffentlichen Spielplatz.
BESONDERHEITEN: Aufgrund der quadratischen Querschnitte eignet sich diese Serie ideal dazu, größere Verkleidungselemente und Motivplatten an den Turmseiten anzubringen, oder die Anlage zum Beispiel an eine vorhandene Wand anzubauen. Die großflächigen Podeste halten höchstem Spieldruck stand. Durch ein Aneinanderreihen von mehreren Podestrastern können große Spielplattformen entstehen. Im Sonderbau oder bei Anlagen im Hangverbau wird gerne wegen der guten Variabilität der Podestgröße und Gerätehöhe auf diese ursprüngliche Serie 1 zurückgegriffen.
OPTIK: Optisch gerade, kubisch.
