EM-S1-9080-G1-F3-F3-AR1H1
Wählen Sie Ihre Variante:
| Gerätetyp: | Spielkombination |
|---|---|
| Spielschwerpunkt: | Multifunktional |
| Bauserien: |
 |
| Einsatzbereich: |
 |
| Empfohlene Altersklasse: | Besonders geeignet für Kinder ab 4 Jahren |
| Platzbedarf: |
Länge:
976 cm Breite: 929 cm |
| Gerätegröße: |
Länge:
763 cm Breite: 485 cm Höhe: 360 cm |
| Prüfgrundlage: | TÜV-Product-Service geprüft nach EN 1176 |
| Eignung & Funktion: |
      |
| Montageaufwand: |
Anzahl Hebegerät:
1 Anzahl Monteure: 2 Zeitaufwand je Monteur: 160 Min. |
| Fundamentangaben: |
Fundamente (bauseits):
8 Maximale Aushubtiefe: 85 cm Betonbedarf: 1,28 m³ |
| Größtes Bauteil: |
Länge:
430 cm Breite: 140 cm Höhe: 125 cm |
| Schwerstes Bauteil: | 300 kg |
| Freie Fallhöhe: | 150 cm |
| Aufprallfläche: | 58,10 m² |
| Bodenart: | Spielplatz: Anforderungen für Deutschland & Europa |
| Farbschema HPL-Platten: |
    |
| Farbschema Seilartikel: |
 |
Standpfosten mit Pfostenschuhen: Kantholz Fichte kernfrei, kesseldruckimprägniert
° 11,5 x 11,5 cm
Gründung G1: zum Einbetonieren
Hauptkomponenten: Schnittholz/ Rundholz Fichte kernfrei, kesseldruckimprägniert
° Geländerbohlen 4,5 x 15,4 cm
° Podestbodenbelag 3,5 x 9,5 cm, Unterkonstruktion: Zangen 4,5 x 15,4 cm, Unterzüge 7,5 x 7,5 cm
Anbaurutschbahn HST: Seitenwangen HPL 15 mm, Rutschfläche Edelstahl 2 mm, Breite 50 cm, Anbauhöhe 150 cm

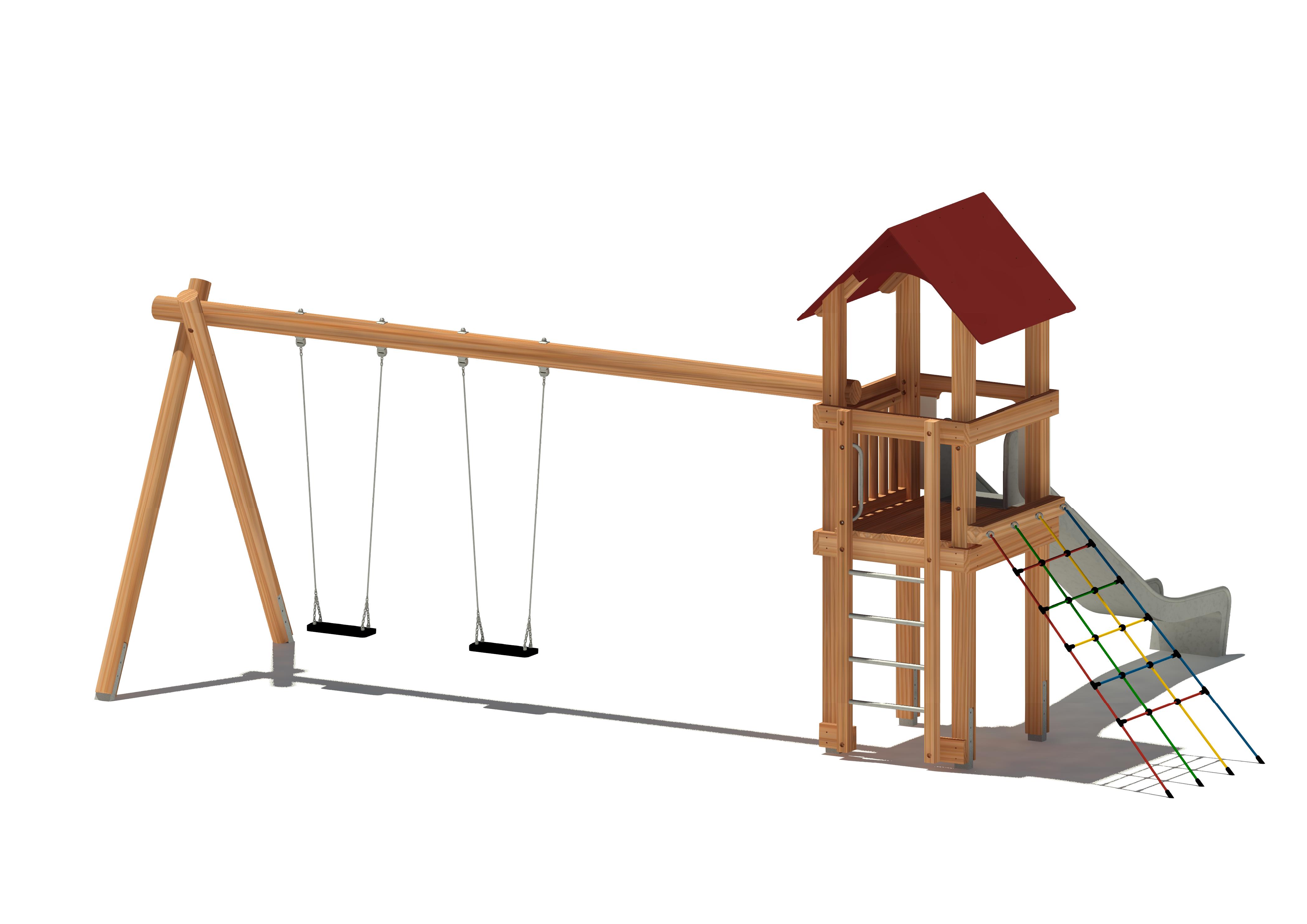

Bestandteile:
4-Eck-Spielturm: Podesthöhe 150 cm, Außenmaß 116 x 116 cm
> Giebeldach, Dachflächen, Giebelverkleidung, HPL 10 mm
° Unterkonstruktion: Sparren 7,5 x 7,5 cm, First 7,5 x 7,5 cm
> Anbaurutschbahn, seitliche Verkleidungen am Turm, HPL 10 mm
° Rutschfläche und Seitenwangen form- und kraftschlüssig verschraubt
° Auslaufbereich: Bodenanker: Stahl, feuerverzinkt, zum Aufdübeln
> schräges Kletternetz „trapezförmig“ [150], Herkulesmaterial
° Netz: Herkulesmaterial Ø 16 mm
° Bodenanker: Stahl, feuerverzinkt
> Leiteraufstieg [150]
° Holme 7,5 x 7,5 cm
° Sprossen: Edelstahlrundrohr Ø 33,7 mm, verdrehsicher eingebaut
> 2-fach Anbauschaukel [150], lichte Höhe 230 cm
° Standpfosten: Rundholz Ø 14 cm, Querbalken: Rundholz Ø 16 cm, form- und kraftschlüssige Verbindung zu den Standpfosten
° mehrteilige Edelstahlfeingussschaukelgelenke, verschraubt
° feingliedrige Schaukelketten, Edelstahl Ø 6 mm
° Gummibrett-Sicherheitsschaukelsitz: Anschluss an Schaukelkette mit Kettendreieck als Kippsicherung, Spezialkettenadapter als Verbindung zum Schaukelsitz, verstärkt durch Aluminiumeinlage mit Doppelsteg, 440 x 180 x 40 mm
> Geländersprossenfüllung
° Ober-/Untergurt 7,5 x 7,5 cm, Sprossen: Rundholz kernfrei Ø ca. 6 cm, verdrehsicher eingezapft
Bauserie 1
BAUKASTEN: Unsere Bauserie 1 ist ein modulares Gerätesystem, mit dem sich aus Basis-Spieltürmen und einer breiten Auswahl an Anbauteilen und Brücken individuelle Spielkombinationen zusammenstellen lassen.
FUNKTION: Die vielen Balancier- und Kletteranbauteile und die verschieden anspruchsvollen Brücken lassen abwechslungsreiche Kletter-Balancieranlagen entstehen. In Kombination mit Rutschen und Rollenspielelementen entstehen hier multifunktionale Spielkombinationen.
KONSTRUKTIONSART: Die Bauform beruht auf Standpfosten mit Vierkant Querschnitt, verbunden mit einer soliden Zangenkonstruktion unterhalb der Podestflächen am Turm.
MATERIAL: Standpfosten und Hauptkomponenten sind überwiegend aus Holz gefertigt. Je nach Exposition der Anlage verwenden wir naturbelassene Lärche oder kesseldruckimprägnierte Fichte.
EINSATZ (ORT,SPEZIALITÄTEN): Der Baukasten der Serie 1 bietet eine Fülle an Spielfunktionen, Kombinations- und Erweiterungsmöglichkeiten, so dass Sie damit kleinere oder auch größere Spielflächen individuell ausstatten können. Ideal für Kindergärten und den öffentlichen Spielplatz.
BESONDERHEITEN: Aufgrund der quadratischen Querschnitte eignet sich diese Serie ideal dazu, größere Verkleidungselemente und Motivplatten an den Turmseiten anzubringen, oder die Anlage zum Beispiel an eine vorhandene Wand anzubauen. Die großflächigen Podeste halten höchstem Spieldruck stand. Durch ein Aneinanderreihen von mehreren Podestrastern können große Spielplattformen entstehen. Im Sonderbau oder bei Anlagen im Hangverbau wird gerne wegen der guten Variabilität der Podestgröße und Gerätehöhe auf diese ursprüngliche Serie 1 zurückgegriffen.
OPTIK: Optisch gerade, kubisch.
