EM-N-1078-G1-KK3-F3

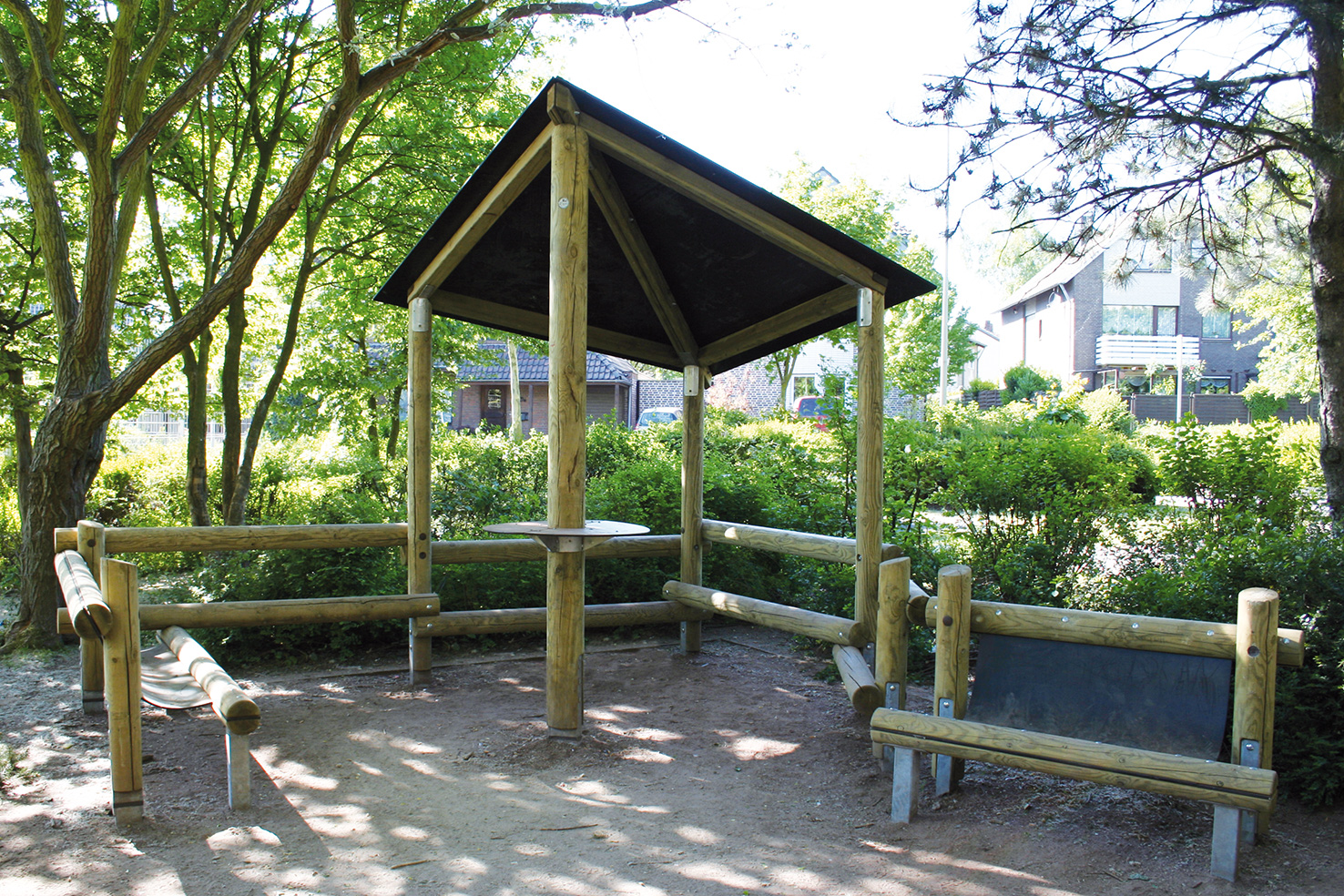

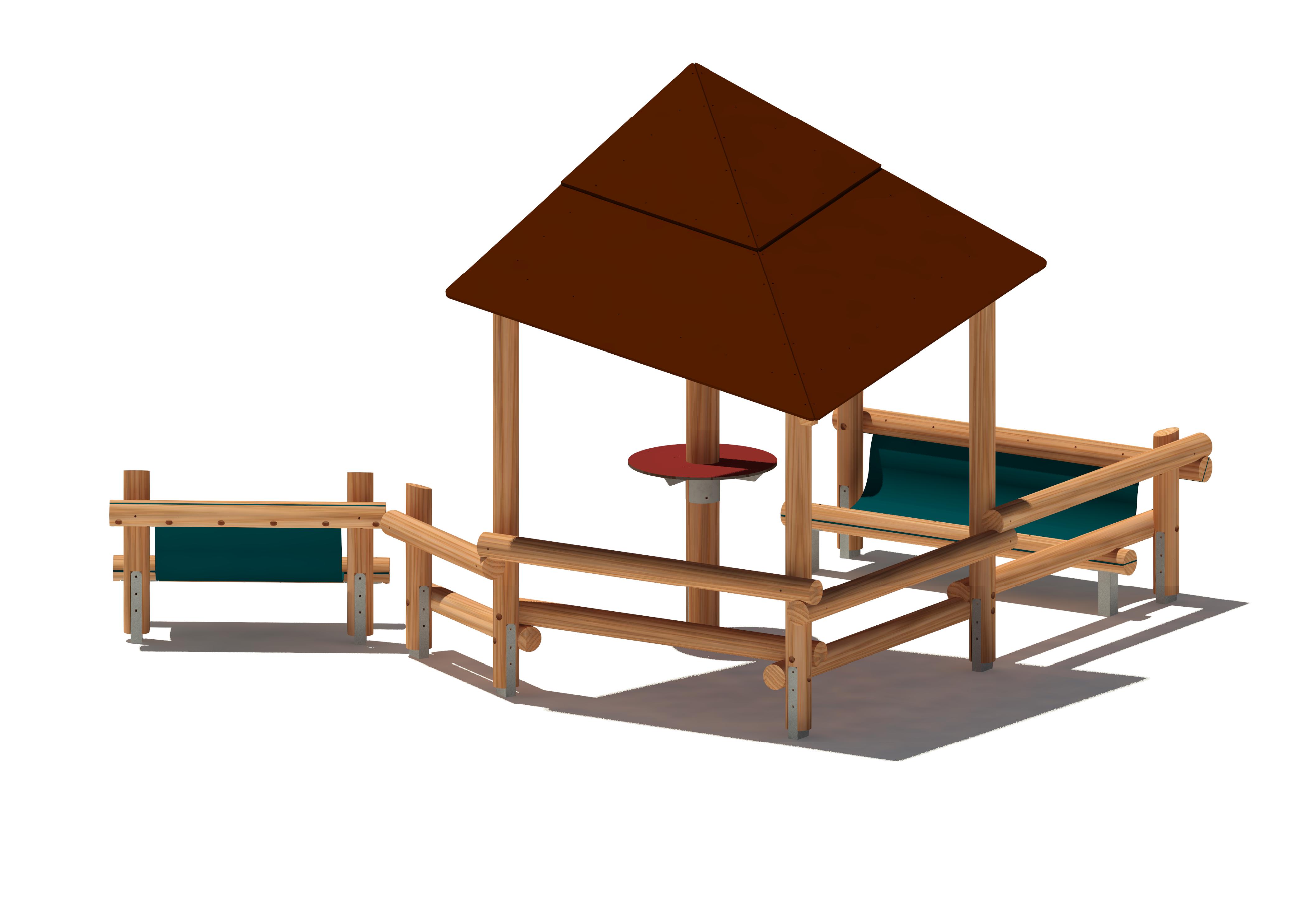

Die Bilder werden beispielhaft für alle Varianten gezeigt.
Wählen Sie Ihre Variante:
Preis auf Anfrage
| Gerätetyp: | Einzelgerät |
|---|---|
| Einsatzbereich: |
 |
| Empfohlene Altersklasse: | Besonders geeignet für Jugendliche |
| Platzbedarf: |
Länge:
795 cm Breite: 734 cm |
| Gerätegröße: |
Länge:
484 cm Breite: 417 cm Höhe: 315 cm |
| Prüfgrundlage: | TÜV-Product-Service geprüft nach EN 1176 |
| Eignung & Funktion: |
 |
| Montageaufwand: |
Anzahl Hebegerät:
1 Anzahl Monteure: 3 Zeitaufwand je Monteur: 240 Min. |
| Fundamentangaben: |
Fundamente (bauseits):
9 Maximale Aushubtiefe: 85 cm Betonbedarf: 1,55 m³ |
| Größtes Bauteil: |
Länge:
390 cm Breite: 250 cm Höhe: 250 cm |
| Schwerstes Bauteil: | 500 kg |
| Freie Fallhöhe: | 92 cm |
| Aufprallfläche: | 46,50 m² |
| Bodenart: | Spielplatz: Anforderungen für Deutschland & Europa |
| Farbschema HPL-Platten: |
 |
Bei allen Werten handelt es sich um Circa-Angaben. Inhalte der Downloads können zum Zeitpunkt der Auslieferung abweichen.
Ihre gewählte Variante:
Standpfosten mit Pfostenschuhen: Rundholz Kiefer mit Kern, kesseldruckimprägniert
° Ø 14 cm
Mittelstütze mit Pfostenschuh: Rundholz Kiefer mit Kern, kesseldruckimprägniert
° Ø 18 cm
Gründung G1: zum Einbetonieren
Hauptkomponenten: Rundholz Kiefer mit Kern, kesseldruckimprägniert/ Schnittholz Fichte kernfrei, kesseldruckimprägniert
Bestandteile:
> Sitzhölzer/ Fußstützen, Ø 14 cm
> halbes Turmdach, Dachflächen, Siebfilmplatte 18 mm (700 g), Abdeckleisten, Edelstahl
° Unterkonstruktion: Sparren 9,5 x 9,5 cm, 11,5 x 11,5 cm, Pfetten 11,5 x 11,5 cm
> runder Tisch, HPL 15 mm, Ø ca. 80 cm, Tischkonsole, Edelstahl
> 4 Jugendsitzbänke mit Fußstützen
° Querbalken, Rundholz Ø 14 cm
° Standpfosten Fußhölzer: 4-Kantrohr, Stahl, feuerverzinkt, 80 x 80 mm
> 2 Jugendsitzbänke mit Sitzmatten, Gummi
° Querbalken zur Gurtaufnahme, Rundholz Ø 14 cm
° Standpfosten Fußhölzer: 4-Kantrohr, Stahl, feuerverzinkt, 80 x 80 mm
° Matte: Transportband Breda 3,3 mm, PVC
