EM-E-1918-1-G5-V8

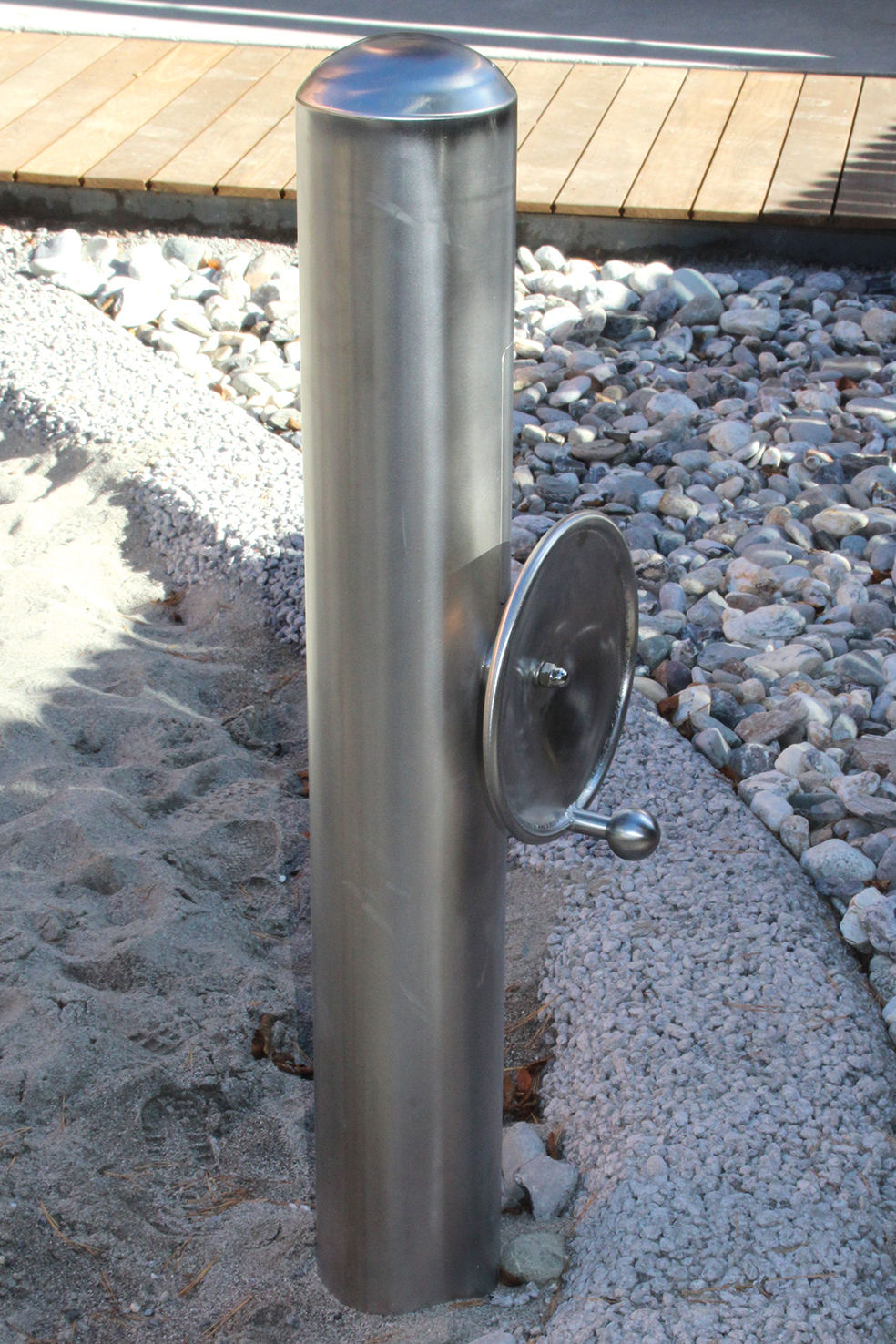

Die Bilder werden beispielhaft für alle Varianten gezeigt.
Wählen Sie Ihre Variante:
Preis auf Anfrage
| Gründung: | Zum Einbetonieren mit Montageflansch |
|---|---|
| Anzahl Wassersäulen: | 1 |
| Gerätetyp: | Einzelgerät |
| Spielschwerpunkt: | Wasser |
| Einsatzbereich: |
   |
| Empfohlene Altersklasse: | Besonders geeignet für Kinder ab 3 Jahren |
| Platzbedarf: |
Länge:
320 cm Breite: 320 cm |
| Gerätegröße: |
Länge:
36 cm Breite: 40 cm Höhe: 114 cm |
| Prüfgrundlage: | TÜV-Product-Service geprüft nach EN 1176 |
| Eignung & Funktion: |
  |
| Montageaufwand: |
Anzahl Monteure:
2 Zeitaufwand je Monteur: 30 Min. |
| Fundamentangaben: |
Fundamente (bauseits):
1 Maximale Aushubtiefe: 70 cm Betonbedarf: 0,14 m³ |
| Größtes Bauteil: |
Länge:
115 cm Breite: 65 cm Höhe: 30 cm |
| Schwerstes Bauteil: | 25 kg |
| Freie Fallhöhe: | 0 cm |
| Aufprallfläche: | 8,00 m² |
| Bodenart: | Spielplatz: Anforderungen für Deutschland & Europa |
Montageflansch, zum Einbetonieren
Gründung G5: zum Einbetonieren
Bestandteile:
zum Ansteuern von 1 externen Wassersäule (EM-E-1931-*)
Höhe Drehachse Handrad ca. 65 cm
Elektrobauteile geprüft nach EN 60335-1 und EN 62233
> Basispumpe, Edelstahl
° Säulenfuß: Edelstahlrundrohr Ø 168,9 mm
° Spezialdynamo mit integriertem Gleichrichter
° automatischer Ventilverschluss durch wartungsfreie Magnetventiltechnik
° Handrad mit feststehendem Handknauf, Edelstahl, mit gleichmäßig leichtgängiger Bedienung
° innenliegende Schmiervorrichtung für Lagerwelle
> Montageflansch, Edelstahl
> Leerrohr, PE, DN75, Länge ca. 400 cm für Steuerleitung
> Absperrventil mit Rückflussverhinderer und Ablassvorrichtung
> einstellbarer Druckminderer mit Manometer
HINWEIS:
> Die Verteilerpumpe EM-E-1918-1-* kann nur in Verbindung mit 1 Wassersäule (EM-E-1931-*) betrieben werden und ist nicht erweiterbar.
> Zum Anschluss der Wassersäule EM-E-1931-* an eine Verteilerpumpe EM-E-1917-* oder EM-E-1918-* ist die Anschlusskombination EM-E-1905 erforderlich.
> Wir empfehlen Ihnen, sich zusätzlich bei Ihrem zuständigen Trinkwasserversorger über die örtlichen Bestimmungen für die Verwendung von Wasserpumpen auf Spielplätzen zu informieren.
HINWEIS zur Frostperiode:
> Bitte vor Beginn der Frostperiode die Vorgaben der aktuellen Montage- und Wartungsanleitung beachten!
HINWEIS zur Verlegung von Wasserschlauch (und bzw. oder Steuerleitung, wenn im Lieferumfang enthalten):
> Um die notwendige Entleerung des kompletten Wasserführenden Systems in der Frostperiode zu gewährleisten, muss das Leerrohr für den Wasserschlauch (und bzw. oder die Steuerleitung) von den Entnahmestellen bis zum Übergabeschacht in einem Gefälle von mindestens 1 % (das entspricht einem Höhenunterschied von ca. 1 cm auf eine Länge von 1 m) fachgerecht verlegt werden. Die Schachttiefe hängt von der größten Entfernung einer Wasserausgabestelle zum Übergabeschacht und dem erstellten Gefälle ab. Bitte hierzu den aktuellen Fundamentplan beachten!
